εφαρμογή: | PCB | Τύπος: | rj45 γρύλος PCB |
---|---|---|---|
Φύλο: | Θηλυκό | Γεια-δοχείο: | 1500v |
οδήγησε χρώμα: | Yellow+Green | σημείο εισόδου: | Ναί |
Κυριώτερο σημείο: | σημείο εισόδου rj45 pinout,Rj45 δύναμη πάνω σε Ethernet |
Γρήγορες λεπτομέρειες
Εξοικονόμηση ενέργειας μέσω Ethernet (PoE) Μαγνητικοί σύνδεσμοι με καρτέλες και Tab-Down με / χωρίς ετικέτες LED και EMI
Διαμόρφωση ενιαίας θύρας, πολλαπλών θυρών και στοίβαξης (Thru-hole)
Μειώνει τον αριθμό των εξαρτημάτων που θα τοποθετηθούν στον πίνακα
Ελευθερώνει χώρο στο χώρο και προσφέρει προστασία σήματος
Μείωση θορύβου στο σύστημα
Βελτιωμένη αξιοπιστία και βέλτιστη απόδοση του συστήματος
Οφέλη από την ύπαρξη βραχύτερων διαδρομών σήματος και τα κέρδη αξιοπιστίας από συστήματα που περιέχουν λιγότερα εξαρτήματα
Βοηθάει τους κατασκευαστές να επιτύχουν τους στόχους τους για μείωση του κόστους
ΠΡΟΔΙΑΓΡΑΦΕΣ

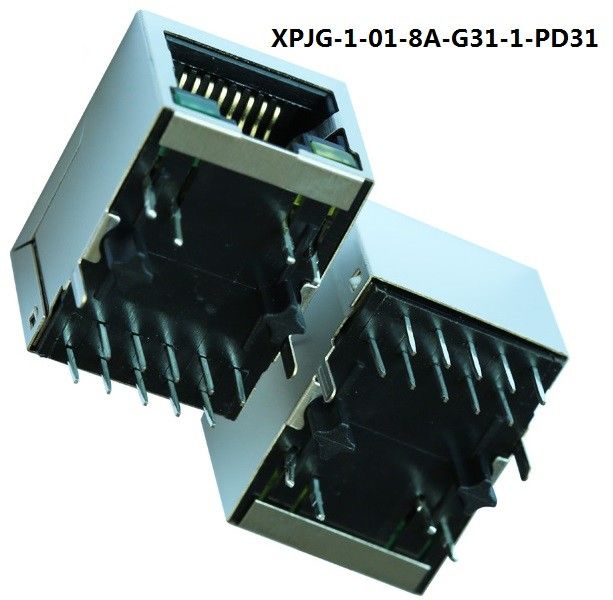

Χαρακτηριστικά | XPJG-1-01-8A-G31-1-PD31 μονής θύρας Rj45 συσσωρευτή υποδοχής PCE πλευρικής εισόδου σύνδεσης POE RJ45 |
2) SMD, THT και THT με USB | |
3) 350μΗ min, OCL με μεροληψία 8mA | |
4) Συμμορφώνεται με το IEEE 802.3 | |
5) Έκταση θερμοκρασίας 0 ° C ~ 70 ° C (ή -40 ° C ~ + 85 ° C) διαθέσιμος | |
6) PoE / PoE + (350mA ~ 720mA) | |
Λειτουργία / Εφαρμογή | × Μόντεμ DSL |
Ενσωματωμένος υπολογιστής | |
Εφαρμογές LAN | |
Hub, Router, Διακόπτες | |
AVR, DVR | |
Ηλεκτρικά Χαρακτηριστικά | |
Θωρακισμένο | με χωρίς |
Χαρακτηριστικά τερματισμού | |
EMI δάχτυλο | με χωρίς |
Μέθοδος τερματισμού | Κόλλα μετάλλων |
Χαρακτηριστικά σώματος | |
LED | με χωρίς |
EMI δάχτυλα - Κορυφαία και πλευρές | με χωρίς |
Προσανατολισμός ασφάλισης | Ταινία UP / Down |
PCB Μήκος ουράς | 3,5 ± 0,5 mm |
Ύψος πάνω από το διοικητικό συμβούλιο | Προαιρετικός |
Χαρακτηριστικά επαφής | |
Προφορτωμένο | ΝΑΙ |
Τύπος τερματισμού επαφής | Μέσω της τρύπας |
Στυλ συνδετήρα | Γρύλος |
Αριθμοί πυρήνων | 8 |
Πρότυπα βιομηχανίας | |
Μόλυβδος διαδικασία ελεύθερης συγκόλλησης | Συγκόλληση με κύματα ικανή να φτάσει τους 265 ° c |
RoHS / Elv Ιστορικό Συμμόρφωσης | Πάντα ήταν σύμφωνη με την RoHS |
Όροι Χρήσης | |
Εφαρμόζεται σε | Πλακέτα τυπωμένων κυκλωμάτων |
Περιβαλλοντικές συνθήκες | Γραφείο / Εγκαταστάσεις |
Θερμοκρασία λειτουργίας (° C) | 0 ° C ~ 70 ° C / -40 ° c ~ + 85 ° C |
Αλλα χαρακτηριστικά | |
Μαγνητικό κύκλωμα | 3D15 |
Ένδειξη κατάστασης | LED |
Αριστερό χρώμα LED | Προαιρετικός |
Δεξί χρώμα LED | Προαιρετικός |
Πυκνωτής αποσύνδεσης | με χωρίς |
Πίσω καρτέλα γείωσης PCB | με χωρίς |
Μοναδική ποσότητα μολύβδου | 8 |
Φύλλα δεδομένων | Ερώτηση ηλεκτρονικού ταχυδρομείου στο Summer@link-PP.com |
Άλλα ονόματα | XPJG-1-01-8A-G31-1-PD31 |
LINK-PP RJ45 Σχεδιασμένο για το BeagleBone Black του Texas Instrument
http://www.ti.com/tool/beaglebk#0
μια πλατφόρμα ανάπτυξης χαμηλού κόστους, ανοιχτής πηγής, υποστηριζόμενη από την κοινότητα για προγραμματιστές επεξεργαστών ARM® Cortex ™ -A8 και χομπίστες.
LINK-PP ------------ Ο ορισθείς προμηθευτής και ο υποστηρικτής του ενσωματωμένου συστήματος για Ti
Μπορούμε επίσης να φτιάξουμε αυτούς τους αριθμούς | |
XPJG-1-01-8A-G31-1-PD31 | XPJG-1-01-8A-G31-1-PD31 |
XMP-P25-10F0-GY-CT1 | XMH-01-5-PL2-111-1Ρ0 |
XMP-01-4-Ρ25-111-1Ρ0 | XMG-01-4-Ρ23-111-1Ρ0 |
XMP-P31FAT-10F0-NL | XMP-01-4-Ρ25-111-1Ρ0 |
XMH-T02-041-423-012 | XPJG-1-01Κ-5-ΡΝ1-210 |
XMP-9808-81011-140D-Τ3 | XPJG-1-01A-4-D51-310 |
XMH-9771-8812-S3L2T2-EU | XPJG-1-01A-4-D51-110 |
XMP-XARJ-1032NL | XPJG-1-01-8A-G31-1-PD31 |
XMPH-TRJK0013AHNL-GE1 | XPJG-01J-1-Ρ31-110 |
XMPH-TRJK2001AHNL | XMH-PD2F-10H0-GY |
XMPH-061Q-12F6-GY (RMP-061Q-12F6-GY) | XPJH-RMP-061L-10W6-NL |
XMPH-01D-1-D25-110 | XMP-RMP-LC4P-16F6-NL |
XMPH-01R-4-Q23-170 | XPH-RMP-061L-16W6-2Y |
XMPH-XARJ-8017CNL | XPJH-RMP-061K-16W6-NL |
XMPH-SC851-901NL | XMG-TRJ4190GENL |
XMP-TRJK0010AGNL | XMH-TRJ6100AGNL-SG1 |
XMH-TRJ16003AZNL | XPJH-01D-1-D25-110 (ΧΜΗ-01-1-ΡΡ1-111-1Ρ0) |
XMH-TRJ1514AENL | XMP-01M-0-Η61-11Ρ |
XMP-TRJ16249AZNL | XMP-01D-4-L61-11Ρ |
XMPH-TRJK4013AHNL | XMP-01J-1-Ρ12-Ο01 |
XMP-061Κ-16W6-2Υ-Μ | XPJH-1-01-8C-E3M-4-PD11 |
XMP-01J-1-Ρ12-Τ01 | XPJH-01D-4-PG1-170-DAQ |
XMP-9774-TF91121-006-CX1 | XPJH-01D-4-P23-170-DAQ-C |
XMP-1104D6014 | XPJH-01D-4-P23-170-DAQ |
XMP-TRJK1046AONL | XPJH-01D-0-ΡΗ1-070 |
HRJ-YL1B11M2000BNL | XPJH-01F-4-Ρ25-176 |
XPJH-01L-4-R07-170 | XPJH-01F-5-ΡΝ1-170 |
XPJH-01R-0-Q22-07C-OAS | XPJH-01R-0-PJ1-07Κ-BRD |
XPJH-01R-0-R09-070 | XPJH-RN6-1640F51F |
XPJH-061LAT-10W6-NL | XMH-YL5917222X6PLE |
XPJH-01R-0-F02-070 | XPJH-1-26-8A-S4C-0-PD01 |
XPJH-061KAT-16W6-NL | XPJH-28A-Z-Ρ01-970 |
XPJH-01R-4-D11-171 | XPJH-28D-0-Η65-070 |
XPJH-1-01-8Α-C41-4-ΡΕ11 | XPJH-28D-0-Η01-01 |
XPJG-01J-4-Ρ25-110 | XPJH-2-28-8C-T4D-0-ΡΗ01 |
XPJG-01J-1-Ρ28-110 | XMH-YL5917122X1LE |
XPJG-01J-4-ΡΗ2-110 | XMH-YL5917212X1LE |
XPJG-01K-5-ΡΝ1-210 | XPJH-21D-Ζ-Ρ21-970-ΜΗΡ |
XPJG-01A-4-D51-310 | XPJH-1-21-8A-Q30-Z-PD21 |
XPJG-01A-4-D51-110 | XPJH-TRJ17002A109NL |
XPJG-1-01-8A-G31-1-PD31 | XPJH-1-21-8A-Q30-4-PD22 |
XMG-TRJ26514AENL | XMH-9760-DH3B120-286 |
XPJH-1208C1009 | XPJH-24A-Z-Ρ01-970 |
XPG-SK02-411008POENL | XMH-YL5917222X4PLE |
XPJG-1-04-8Α-Ο34-4-ΡΡ23 | XPJH-24D-Z-Ρ21-970-ΜΗΡ |
XPJH-04L-8-R08-4V0 | XMH-9760-DH3D120-286 |
XPJH-04L-8-R08-4V0-JU | XPJH-26A-Z-Ρ01-970 |
XPJH-04L-5-R10-1S0 | XMH-9760-DH3G130-286 |
XPJH-04D-1-D34-190 | XPH-TRJ46253AENL |
Σύνδεση POE RJ45 διαθέσιμη από LINK-PP | |
Τύπος στήριξης PCB | Thru-Hole (THT) |
Αριθμός θυρών | 1, 2 και 4 θύρες και δυνατότητα φόρτωσης 2x1, 2x2, 2x4, 2x6 και 2x8 |
Ασπίδα και ασπίδα | Διατίθεται σε Shield και Unshield |
Τύπος συνδέσμου | RJ45 |
PoE | Ολοκληρωμένη ισχύς μέσω Ethernet |
Μαγνητική | Μαγνητική Ολοκληρωμένη |
Μαγνητική Ταχύτητα | Magnetics 10 / 100Mbps και 1000Mbps |
Συσκευασία | Επιλογές δίσκου |
Τοποθεσία καρτέλας | Επιλογές καρτελών και καρτών |
Χρώμα LED | Προαιρετικός |
Αριθμός θέσεων | 8 και 10 θέσεις ή άλλοι |
Αριθμός επαφών | 8 και 10 Επαφές ή άλλοι |
RoHS συμμορφώνεται | Ναί |
Θερμοκρασία συγκόλλησης | 230 έως 240 degr.C 5-10 SECONDS |
Συγκόλληση υψηλής θερμοκρασίας επιλογή | 260 degr.C 5-10 SECONDS |
Επιλογή υψηλής θερμοκρασίας | -40 έως +85 βαθμούς F |
Θερμοκρασία λειτουργίας | -0 έως 70 βαθμούς C |
Μονή θύρα Rj45 συσσωρευτή υποδοχή PCE πλευρικής εισόδου σύνδεσης POE RJ45
