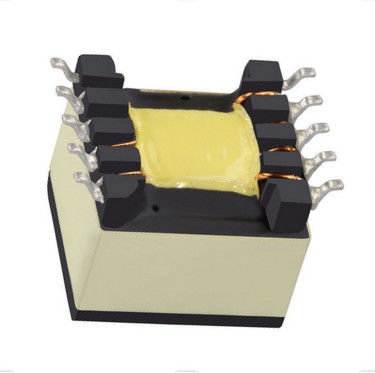

Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: POE51Q-48ED
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$3.2
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
προδιαγραφές: |
POE51Q-48ED |
Δύναμη: |
51W |
Αυτεπαγωγή σε 0A: |
22.2@±10% |
Ανοχή: |
10% |
Isat: |
4.7A |
Αυτεπαγωγή διαρροής ανώτατη: |
0.1µH |
Τάση απομόνωσης: |
48 Β, 0,97 Α |
Δευτεροβάθμια παραγωγή: |
Format/S-παράμετροι PDF/3D/ISG/Stp/Step/Datasheet/Touchstone |
Κύκλος της ζωής: |
Περισσότερο από 20Years |
προδιαγραφές: |
POE51Q-48ED |
Δύναμη: |
51W |
Αυτεπαγωγή σε 0A: |
22.2@±10% |
Ανοχή: |
10% |
Isat: |
4.7A |
Αυτεπαγωγή διαρροής ανώτατη: |
0.1µH |
Τάση απομόνωσης: |
48 Β, 0,97 Α |
Δευτεροβάθμια παραγωγή: |
Format/S-παράμετροι PDF/3D/ISG/Stp/Step/Datasheet/Touchstone |
Κύκλος της ζωής: |
Περισσότερο από 20Years |
| Προδιαγραφές | Δύναμη (ψ) | Αυτεπαγωγή σε 0A (µH) | Ανοχή (%) | Isat (Α) | DCR ανώτατο (mΩ) | ||
| PRI | SEC | Aux | |||||
| POE51Q-48ED | 51 | 22.2@±10% | 10 | 4.7 | 34 | 266 | 85 |
| Διαρροή Αυτεπαγωγή ανώτατος (µH) |
Αναλογία στροφών | Απομόνωση Τάση (Vrms) |
Δευτεροβάθμιος Παραγωγή (Β, Α) |
| PRI: SEC: Aux | |||
| 0,1 | 1:02:01 | 1500 | 48 Β, 0,97 Α |
• Αναπτυγμένος για τους μετατροπείς δύναμης σημείου εισόδου PD Flyback DC/DC μέχρι 51 W
• Να συναντήσουν επερχόμενο IEEE802.3bt τα πρότυπα και λειτουργούν με την εισαγωγή 36 – 57 Β
• 1500 Vrms, μια μικρή απομόνωση (hipot) μεταξύ αρχικός και βοηθητικός σε δευτεροβάθμιο.
• Τέλεια λύση για τις εφαρμογές σημείου εισόδου υψηλής δύναμης συμπεριλαμβανομένου του έξυπνων κτηρίου και IoT
• AEC-Q200 βαθμός 1 (– 40°C σε +125°C)
Υλικό Ferrite πυρήνων
Περιβάλλον RoHS υποχωρητικό, αλόγονο ελεύθερο
Λήξεις Κασσίτερος-ασημένιος-χαλκός πέρα από τον κασσίτερο πέρα από το νικέλιο πέρα από το χαλκό phos
Βάρος 6,5 – 8 γ
Περιβαλλοντική θερμοκρασία – 40°C σε +125°C
Μέγιστη θερμοκρασία +165°C (περιβαλλοντική μερών + temp άνοδος)
Τμήμα θερμοκρασίας αποθήκευσης: – 40°C σε +165°C
Ταινία και εξέλικτρο που συσκευάζουν: – 40°C σε +80°C
Η αντίσταση σε ανώτατες τρεις 40 δεύτερες επανακυκλοφορίες θερμότητας συγκόλλησης σε +260°C, μέρη δρόσισε στη θερμοκρασία δωματίου μεταξύ των κύκλων
Επίπεδο ευαισθησίας υγρασίας (MSL) 1 (απεριόριστη ζωή πατωμάτων <30>
Οι αποτυχίες εγκαίρως (cFit)/σημαίνουν το χρόνο μεταξύ των αποτυχιών (MTBF)
38 ανά δισεκατομμύρισσες ώρες/26.315.789 ώρες, που υπολογίζονται ανά Telcordia SR-332
1. Συσκευασία: Δ = μηχανή-έτοιμο εξέλικτρο 13 ″. EIA-481 αποτυπωμένη σε ανάγλυφο πλαστική ταινία (150 μέρη ανά πλήρες εξέλικτρο).
Πλήρες εξέλικτρο ποσοτήτων λιγότερο από διαθέσιμο: στην ταινία (όχι μηχανή έτοιμη) ή με τον ηγέτη και το ρυμουλκό (δαπάνη $25).
2. Η αυτεπαγωγή είναι για τον αρχικό, μετρημένος σε 250 kHz, 0,5 Vrms, 0 ΠΑΧ.
3. Η αυτεπαγωγή διαρροής είναι για τον αρχικό με το δευτεροβάθμιο και aux windings.
4. ΣΥΝΕΧΕΣ ρεύμα σε 25°C που προκαλεί μια πτώση αυτεπαγωγής <15>
5. Η παραγωγή είναι για το δευτεροβάθμιο. Η παραγωγή του τυλίγματος aux είναι 12 Β, 30 μΑ.
6. Ηλεκτρικές προδιαγραφές σε 25°C. Αναφερθείτε στο έγγραφο που 362 «επιφάνεια συγκόλλησης τοποθετούν τα συστατικά» πρίν συγκολλούν.
