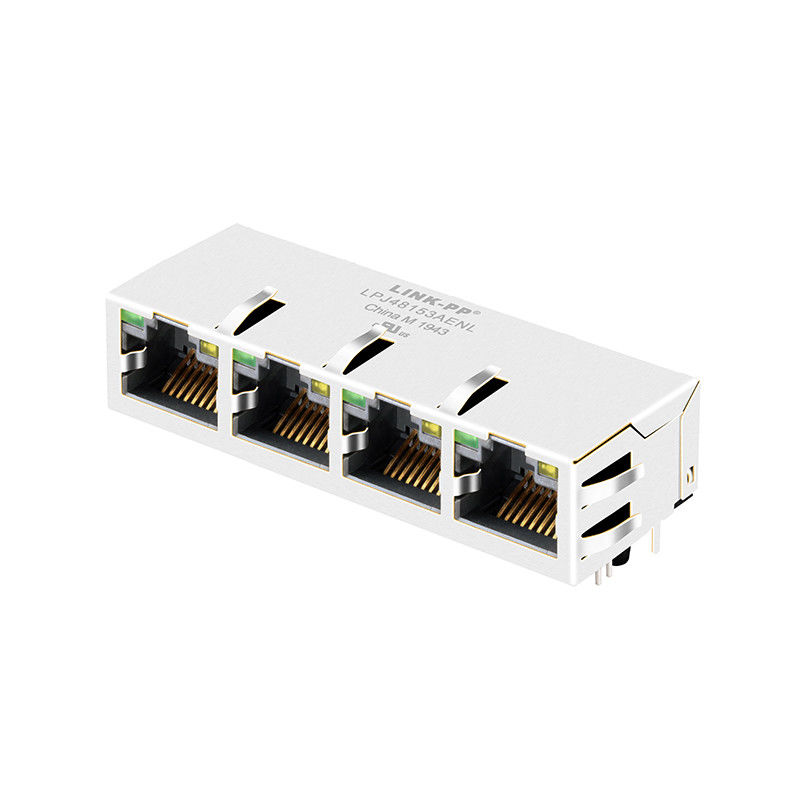

4 Πορτ PoE RJ45 Συνδέτης Magjack 10/100Base-T Bob Smith Τερματισμός

1*4 RJ45 σύνδεσμος με 10/100 βάσης-TX ενσωματωμένο μαγνητικό για εφαρμογή PoE

Γρήγορες λεπτομέρειες για το 100Base T RJ45 Magjack PoE:

• Τύπος συνδέσμου:RJ45 Σύνδεσμοι πολλαπλών θύρων
• Τύπος διασύνδεσης διακόπτη και πρίζας:RJ45
• Συνδετήρας & Επαφή Τερματίζει σε:Τυπωμένα κυκλώματα
• Προσανατολισμός κλειδαριού:Τυπικό - Κλειδώματα
• Διαμόρφωση πολλαπλών θύρων:Συμμετοχή
• Διαμόρφωση μήτρας θύρας:1x4
• Δυσσωματικότητα επαφής συνδέσμου:Τύπος
• Προσανατολισμός της επένδυσης PCB:Δικιά γωνία
• Τάμπ EMI: Με
• Τύπος δείκτη κατάστασης:LED
• Σωστά.Χρώμα LED:Κίτρινο
• ΑριστεράΧρώμα LED:Πράσινο
• Υλικό στερέωσης:Θερμοπλαστικό PA66+30%G.F.UL94V-0
• Υλικό επαφής:Φωσφόρος ΧάλκινοςC5210R-EH Δάχος = 0,35 mm
• Σφραγίδες:Άλλες χημικές ουσίεςC2680R-H Δάχος = 0,35 mm
• Ασπίδα:SUS S201-1/2HΔάχος = 0,2 mm
• Επικοινωνία:Χρυσό6 μικρο ίντσες το ελάχιστο.

Ηλεκτρικές προδιαγραφές @ 25°C:

Τι είναι τα τερματικά του Μπομπ Σμιθ;


Τα τερματικά Bob Smith, επίσης γνωστά ως δίκτυα τερματικών Bob Smith, είναι μια τεχνολογία που χρησιμοποιείται στις θύρες Ethernet.Αυτή η τεχνολογία βελτιώνει τις επιδόσεις των διεπαφών Ethernet χρησιμοποιώντας αντίσταση και πυκνότητα για να παρέχει αντισταθμιστική αντιστοίχιση κοινών συνθηκώνΗ τεχνική "Bob Smith" χρησιμοποιεί αντίσταση 75 Ωμ για μια αντιστοιχία αντίστασης κοινής λειτουργίας σε κάθε ζεύγος σήματος,Συλλογικά συνδεδεμένα μέσω πυκνωτή 1000pF με το έδαφος του πλαισίουΟι αντίστοιχοι τοποθετούνται συνήθως σε σειρά με κάθε γραμμή διαφορικού σήματος και ο πυκνωτής χρησιμοποιείται για φιλτράρισμα θορύβου κοινής λειτουργίας.Ο σκοπός αυτής της τεχνικής τερματισμού είναι να ταιριάζει με την αντίσταση κοινής λειτουργίας της γραμμής μετάδοσης, το οποίο βοηθά να ελαχιστοποιηθούν οι αντανακλάσεις και να διατηρηθεί η ακεραιότητα του σήματος.

Εφαρμογές του RJ45 Ethernet MagJack:

1. Βιομηχανικοί διακόπτες Ethernet:χρησιμοποιείται σε βιομηχανικά περιβάλλοντα για να διευκολύνει την αξιόπιστη, υψηλής ταχύτητας επικοινωνία δεδομένων 10/100Base-T.
2Γρήγορος διακόπτης Ethernet:Υποστηρίζει αποτελεσματική μετάδοση δεδομένων με την τεχνολογία Fast Ethernet.
3Κλείστρο στρώσης 4:χρησιμοποιείται για την επεξεργασία δεδομένων στο επίπεδο μεταφοράς του μοντέλου OSI.
4. ΛΑΝ (Local Area Network Switch):Αποτελεσματική ανταλλαγή δεδομένων μεταξύ συσκευών επικοινωνίας τοπικού δικτύου.
5. Διακόπτης WAN (διακόπτης ευρείας περιοχής δικτύου):Χρησιμοποιείται για τον έλεγχο της κυκλοφορίας δεδομένων μεταξύ δικτύων ευρείας περιοχής σε διαφορετικές τοποθεσίες.
6. Διακόπτης ATM (διακόπτης ασύγχρονης μεταφοράς):διαβιβάζει δεδομένα σύμφωνα με το πρωτόκολλο δικτύου ATM.
7. Εναλλακτικός διακόπτης FDDI (Fiber Distributed Data Interface):Χρησιμοποιείται σε διακόπτες δικτύου που χρησιμοποιούν τεχνολογία οπτικών ινών για τη μετάδοση δεδομένων.
8. Επικοινωνίες με το Δαχτυλίδι:Υποστηρίζει τοπολογία δικτύου token ring, παρέχοντας μια καθοριστική μέθοδο πρόσβασης δεδομένων στο δίκτυο.
9Πύλη ασφαλείας:Λειτουργεί ως πύλη ασφαλείας για την κυκλοφορία δεδομένων που προστατεύει το δίκτυο.
10 Πύλη πολυμέσων:υλοποιεί την ενσωμάτωση υπηρεσιών πολυμέσων στο δίκτυο και υποστηρίζει τη μετάδοση διαφόρων τύπων δεδομένων.


Δελτίο δεδομένων συνδέσμου 4 θύρας RJ45:

LPJ48153AENL.pdf
