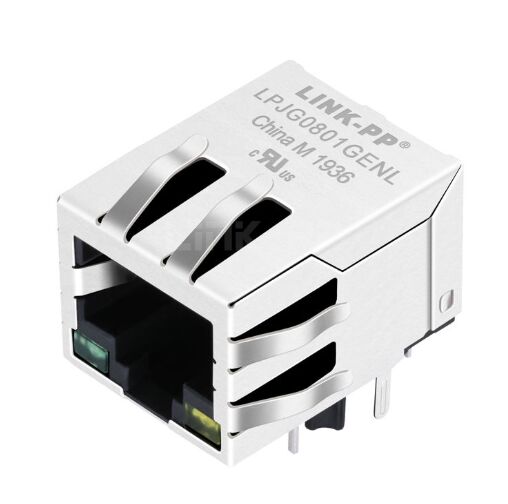

48F-01GYD2NL 1000BASE-T RJ45 Μαγνητικός διακόπτης μίας θύρας μέσω τρύπας

Το 48F-01GYD2NL είναι μια μονή θύρα 1000BASE-T RJ45 MagJack με ενσωματωμένα μαγνητικά, πακέτο διαμπερούς οπής, συμμόρφωση RoHS και επίστρωση χρυσού 6u" για αξιόπιστη συνδεσιμότητα Ethernet.

48F-01GYD2NL 1000BASE-T RJ45 MagJack Επισκόπηση

Ο48F-01GYD2NL RJ45 1000BASE-T MagJackείναι αμονόθυρο αρθρωτό βύσμα Ethernet με ενσωματωμένα μαγνητικάσχεδιασμένο για σταθερή απόδοση δικτύου Gigabit. Αυτόμέσω οπής υποδοχή RJ45είναι κατασκευασμένο για απαιτητικές εφαρμογές LAN όπου η ακεραιότητα του σήματος, η απόδοση EMI και η μακροπρόθεσμη ανθεκτικότητα έχουν σημασία.

ΜεΣυμμόρφωση RoHS,Επίχρυσο 6u”., και ένα στιβαρόσχεδίαση τοποθέτησης μέσω οπής, το48F-01GYD2NLείναι κατάλληλο για εξοπλισμό δικτύωσης που απαιτεί αξιόπιστοΣυνδεσιμότητα Ethernet 1000BASE-Tσε συμπαγή και φιλική προς την παραγωγή μορφή.

Γιατί να επιλέξετε το 48F-01GYD2NL RJ45 MagJack;

Ο48F-01GYD2NL 1000 BASE-T RJ45 MagJackσυνδυάζει τις λειτουργίες του αρθρωτού βύσματος και του μαγνητικού μετασχηματιστή σε ένα ενσωματωμένο εξάρτημα. Αυτό βοηθά στην απλοποίηση του σχεδιασμού των PCB, στη μείωση του χώρου στην πλακέτα και στη βελτίωση της απόδοσης της συναρμολόγησης.

Τα βασικά πλεονεκτήματα περιλαμβάνουν:

• Ενσωματωμένα μαγνητικά για1000BASE-T Ethernet
• Μονή θύρα RJ45σχεδιασμός για συμπαγείς διατάξεις
• Διαμπερές πακέτογια ασφαλή τοποθέτηση PCB
• Έκδοση RoHSγια σχέδια συμβατά με το περιβάλλον
• Επίχρυσο 6u”.για βελτιωμένη αξιοπιστία επαφής
• Υποστήριξη LED για ένδειξη σύνδεσης/δραστηριότητας
• Σχεδιασμένο για σταθερή λειτουργία σε βιομηχανικά περιβάλλοντα και περιβάλλοντα δικτύωσης

48F-01GYD2NL RJ45 Με Μαγνητικά Προδιαγραφές

Τεχνικές Προδιαγραφές

Ηλεκτρικές προδιαγραφές στους 25°C

Σχεδιασμένο για αξιόπιστη μετάδοση Gigabit Ethernet, τοΒύσμα 48F-01GYD2NL RJ45 με μαγνητικάπαρέχει ισχυρή ηλεκτρική απόδοση σε όλη την απαιτούμενη περιοχή συχνοτήτων.

1. Αναλογία στροφών:1CT:1CT (±5%)

2. Επαγωγή:350 μH ελάχιστο στα 100 kHz, 0,1 V, 8 mA

3. Απώλεια εισαγωγής:-1,2 dB max (0,3–100 MHz)

4. Απώλεια επιστροφής:

• -16 dB min (1–30 MHz)
• -13,5 dB min (40 MHz)
• -11,5 dB min (50 MHz)
• -10 dB min (60–80 MHz)

5. Συζήτηση:

• -40 dB min (30 MHz)
• -36 dB min (60 MHz)
• -30 dB min (100 MHz)

6. Απόρριψη κοινής λειτουργίας:

• -35 dB min (30 MHz)
• -32 dB min (60 MHz)
• -30 dB min (100 MHz)

7. Hi-Pot / Τάση απομόνωσης:1500 Vrms / 0,5 mA / 60 sec ή 1650 Vrms / 0,5 mA / 2 sec

Φύλλο δεδομένων 48F-01GYD2NL

Φύλλο δεδομένων 48F-01GYD2NL RJ45 - Μηχανολογικό

Φύλλο δεδομένων σύνδεσης 48F-01GYD2NL RJ45 - Σχηματικό

48F-01GYD2NL Υλικό και Κατασκευή Καθέκαστα

Ο48F-01GYD2NL MagJackείναι κατασκευασμένο με ανθεκτικά υλικά για να υποστηρίζει μεγάλη διάρκεια ζωής και σταθερή ηλεκτρική απόδοση.

Κύρια Υλικά

• Υλικό στέγασης:Nylon 66, UL94V-0, μαύρο
• Εισαγωγή υλικού:Φωσφορομπρούτζος C5210 EH, πάχους 0,35 mm
• Εισαγωγή βάσης:PBT GF, UL94V-0
• Υλικό πίνακα:PBT GF, UL94V-0
• Υλικό επικοινωνίας:Φωσφορομπρούτζος C5210 EH, πάχους 0,35 mm
• Μεταλλική ασπίδα:Ορείχαλκος C2680 με επινικελωμένη επένδυση

Επιμετάλλωση

• Νικέλιο
• 100% κασσίτερος
• Επίχρυσο διαθέσιμο από3u” έως 50u”, με6u”καθορίζεται για αυτήν την έκδοση

Διάταξη LED και καρφίτσας

Αυτόμονή θύρα RJ45 MagJackπεριλαμβάνει υποστήριξη LED για ένδειξη κατάστασης δικτύου. Το σχέδιο δείχνειαριστερά LEDκαιδεξιά LEDθέσεις, καθιστώντας το κατάλληλο για σχέδια που χρειάζονται σαφείς οπτικούς συνδέσμους/ανατροφοδότηση δραστηριότητας.

Το σχηματικό υποδεικνύει επίσης ενσωματωμένες συνδέσεις μετασχηματιστή και γείωση θωράκισης, που υποστηρίζουν πρακτική εφαρμογή PCB για διεπαφές Gigabit Ethernet.

Προτεινόμενο προφίλ συγκόλλησης Wave

Για τη συναρμολόγηση, οι συνιστώμενες συνθήκες κυματικής συγκόλλησης είναι:

• Θερμοκρασία αιχμής (TP):250 ± 10°C
• Χρόνος αιχμής θερμοκρασίας:Μέγιστο 5 δευτερόλεπτα

Αυτές οι συνθήκες βοηθούν στην υποστήριξη της αξιόπιστης απόδοσης συγκόλλησης κατά την παραγωγή.

Συχνές ερωτήσεις σχετικά με το 48F-01GYD2NL Through Hole RJ45 MagJack

Αν ψάχνετε για ένααξιόπιστο 1000BASE-T RJ45 MagJack, το48F-01GYD2NLπροσφέρει έναν ισχυρό συνδυασμό ενσωματωμένων μαγνητικών, σταθερότητα μέσω οπών, συμμόρφωση με RoHS και ανθεκτική επένδυση επαφής. Είναι μια πρακτική επιλογή για σχέδια Gigabit Ethernet που χρειάζονται αξιόπιστη απόδοση σήματος, σαφή ένδειξη LED και μεγάλη διάρκεια ζωής.

1. Τι είναι το 48F-01GYD2NL;

Ο48F-01GYD2NLείναι αμονή θύρα RJ45 MagJackμε ενσωματωμένα μαγνητικά για1000BASE-T Ethernetεφαρμογές.

2. Είναι το 48F-01GYD2NL κατάλληλο για Gigabit Ethernet;

Ναί. Έχει σχεδιαστεί για1000ΒΑΣΗ-Ταπόδοση, καθιστώντας το κατάλληλο για σχέδια Gigabit Ethernet.

3. Αυτή η υποδοχή RJ45 υποστηρίζει LED;

Ναί. Το μηχανικό σχέδιο δείχνειαριστερά και δεξιά LEDυποστήριξη για ένδειξη κατάστασης δικτύου.

4. Είναι το 48F-01GYD2NL RoHS συμβατό;

Ναί. Αυτή η έκδοση προσδιορίζεται ως αΈκδοση RoHS.

5. Ποιος είναι ο τύπος τοποθέτησης;

Ο48F-01GYD2NL MagJackχρησιμοποιεί αδιαμπερής τρύπαπακέτο για ασφαλή προσάρτηση PCB.
