Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: 7490100110A
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$1.25
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: στο Stock Ship σήμερα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
Σειρά: |
Μετασχηματιστής WE-LAN 10/100 Base-TX SMT |
Αριθμός ανταλλακτικού:: |
7490100110A |
Πρότυπο: |
10/100BASE-TX |
λιμάνια: |
1 |
Πακέτο: |
smt |
Θερμοκρασία λειτουργίας:: |
0 °C σε +70 °C |
Τάση απομόνωσης: |
1500 V (RMS) |
Επαγωγή: |
350 µH |
Σειρά: |
Μετασχηματιστής WE-LAN 10/100 Base-TX SMT |
Αριθμός ανταλλακτικού:: |
7490100110A |
Πρότυπο: |
10/100BASE-TX |
λιμάνια: |
1 |
Πακέτο: |
smt |
Θερμοκρασία λειτουργίας:: |
0 °C σε +70 °C |
Τάση απομόνωσης: |
1500 V (RMS) |
Επαγωγή: |
350 µH |

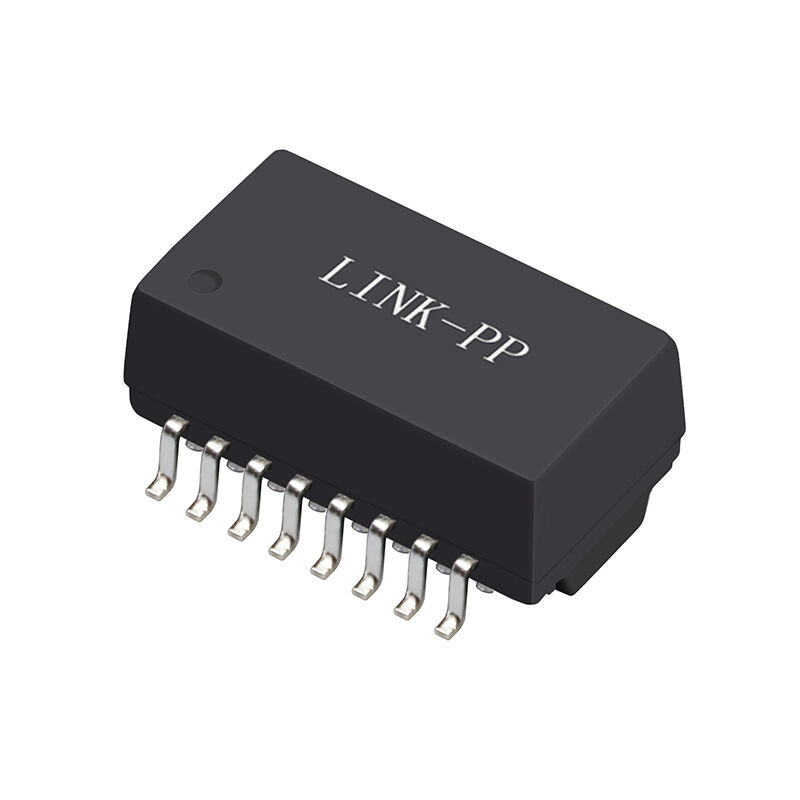

Ο μετασχηματιστής LAN 7490100110A είναι ένα μονόπορτο 10/100BASE-TX LAN μαγνητική μονάδα σχεδιασμένη για εξοπλισμό δικτύωσης Ethernet. Διαθέτει ελάχιστη επαγωγικότητα 350 μH, τάση απομόνωσης 1500 V RMS,και ένα 1Σχέση στροφών: 1 (± 3%), εξασφαλίζοντας σταθερή μετάδοση σήματος και αξιόπιστη ηλεκτρική απομόνωση.
Ο μετασχηματιστής υποστηρίζει ταχύτητες δεδομένων Ethernet 10/100 Mbps, λειτουργεί σε εύρος θερμοκρασίας από 0 °C έως +70 °C και είναι ενσωματωμένος σε ένα συμπαγές πακέτο SMT για σχεδιασμό PCB υψηλής πυκνότητας.Με χαμηλή απώλεια εισαγωγής (-1Το 7490100110A είναι κατάλληλο για διακόπτες Ethernet, δρομολογητές, βιομηχανικό εξοπλισμό δικτύωσης,και ενσωματωμένες διεπαφές LAN.
Αυτό το 7490100110A εξασφαλίζει εξαιρετική ακεραιότητα σήματος, καταστολή EMI και αξιόπιστη μετάδοση δεδομένων για εφαρμογές 10/100 Ethernet.δρομολογητές, και βιομηχανικές συσκευές δικτύωσης.
| Ιδιοκτησία | Προϋποθέσεις δοκιμής | Αξία | Μονάδα | Ανεκτικότητα |
|---|---|---|---|---|
| Δυνατότητα επαγωγής (L) | 100 kHz / 100 mV @ 8 mA DC παραμερισμός | 350 | μH | ελάχιστο. |
| Δοκιμαστική τάση μόνωσης (VT) | 1 λεπτό | 1500 | V (RMS) | ελάχιστο. |
| Απώλεια εισαγωγής (IL) | 1-100 MHz | - Ένα.1 | dB | Μαξ. |
| Απώλεια απόδοσης (RL) | 1-30 MHz @ 100 Ω | - 18 χρόνια. | dB | ελάχιστο. |
| 30-60 MHz @ 100 Ω | -14 | dB | ελάχιστο. | |
| 60-80 MHz @ 100 Ω | -12 | dB | ελάχιστο. | |
| 80-100 MHz @ 100 Ω | - 10 | dB | ελάχιστο. | |
| Διάλογος απόρριψης διαφορικής προς κοινή λειτουργία (DCMR) | 1-30 MHz | - 38 | dB | ελάχιστο. |
| 30-60 MHz | - 38 | dB | ελάχιστο. | |
| 60-100 MHz | - 30 | dB | ελάχιστο. | |
| Διασταυρούμενη ακοή (CT) | 1-60 MHz | -40 | dB | ελάχιστο. |
| 60-100 MHz | - 35 | dB | ελάχιστο. | |
| Αναλογία στροφών (n) | Επικεφαλής | 1:1 | Επικεφαλής | ± 3% |
| Ποσοστό δεδομένων | Επικεφαλής | 10/100BASE-TX | Επικεφαλής | Επικεφαλής |
Με την επιλογή του LAN Transformer 7490100110A, οι μηχανικοί επωφελούνται από:
Αυτός ο μετασχηματιστής είναι ιδανικός για εφαρμογές που απαιτούν σταθερή απόδοση, συμπαγές μέγεθος και ισχυρή απομόνωση δικτύου.
Αναβαθμίστε το σχεδιασμό του Ethernet σήμεραLINK-PP LAN μαγνητικάγια μετασχηματιστή LAN και συναφή μαγνητικά δικτύων.
