JXD1-0001NL | LPJG16470ADNL μαγνητική συνδετικότητα RJ45 Jack Gig_Ethernet

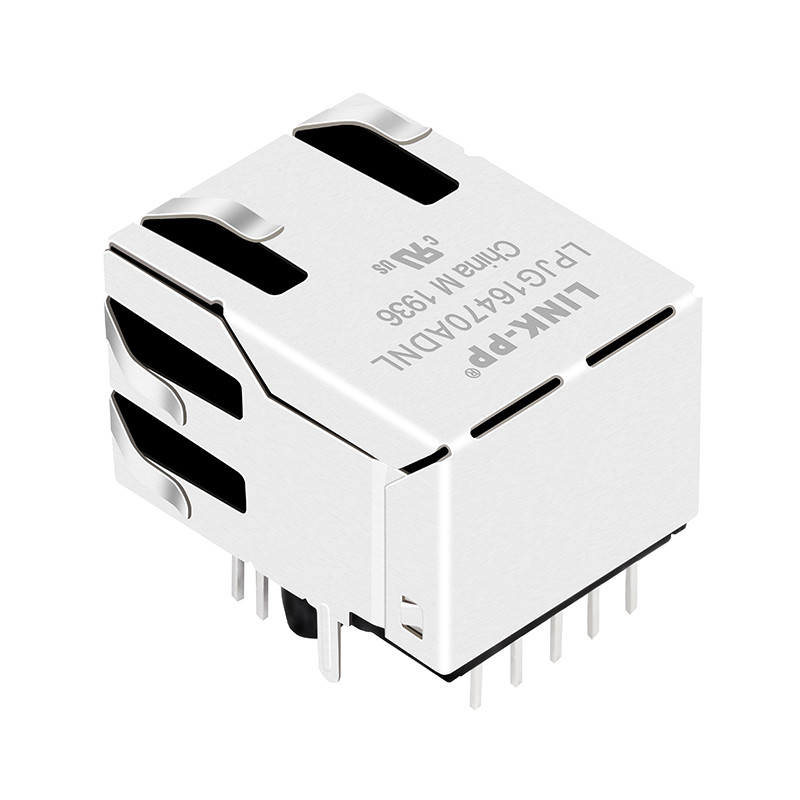

JXD1-0001NL Επισκόπηση Μαγνητικού RJ45 Jack

1. Πληροφορίες Προϊόντος

• Μοντέλο: JXD1-0001NL
• Περιγραφή Προϊόντος: CONN, RJ45, 1X1, 1GD, 1:1, TU (Μονοθύρωτος σύνδεσμος Gigabit RJ45 με μετασχηματιστή)
• Πιστοποίηση: Συμμόρφωση με RoHS

2. Τύπος και Απόδοση Συνδέσμου

• Τύπος Συνδέσμου: RJ45 Jack με Ενσωματωμένα Μαγνητικά
• Αριθμός Θυρών: 1x1 Θύρα
• Υποστήριξη Ταχύτητας: 1000 Base-T (Gigabit Ethernet)
• Προσανατολισμός Τοποθέτησης: Tab Up, Side Entry
• Επίπεδο PoE: Non-PoE


3. Φυσικά Χαρακτηριστικά

• Μέθοδος Τοποθέτησης: Through Hole
• Υλικό Συνδέσμου:
• Κέλυφος: Μαύρο θερμοπλαστικό υλικό, βαθμολογία επιβραδυντικότητας φλόγας UL94 V-0
• Θωράκιση: Ορείχαλκος, επιμεταλλωμένος με νικέλιο
• Επαφές: Φωσφορούχος χαλκός
• Επιμετάλλωση Επαφών: Επιλεκτική επιμετάλλωση χρυσού, ελάχιστο πάχος 30 micro-inch στην περιοχή επαφής
• Διαστάσεις:
• Πλάτος: 15.75 mm
• Ύψος: 13.80 mm
• Βάθος: 21.50 mm
• Απόσταση μεταξύ ακίδων: 2.54 mm

4. Ηλεκτρικά Χαρακτηριστικά

• Αναλογία Στροφών Μετασχηματιστή: 1:1 (1.0 Αναλογία Στροφών @100kHz)
• Ακρίβεια Αναλογίας Στροφών:
• (P9-P8):(J1-J2) = 1:1±5%
• (P7-P6):(J3-J6) = 1:1±5%
• (P5-P4):(J4-J5) = 1:1±5%
• (P3-P2):(J7-J8) = 1:1±5%
• Πρωτεύουσα Επαγωγή: 350μH MIN @100kHz, 0.1V RMS DC BIAS
• Αντίσταση DC: 1.2 OHMS MAX
• Απώλεια Εισαγωγής:
• 1-100 MHz: -1.0dB MAX
• 100-125 MHz: -1.2dB MAX
• Απώλεια Επιστροφής:
• 1-40 MHz: -16dB MIN
• 40-80 MHz: -10dB MIN
• 80-100 MHz: -8dB MIN
• Διασταυρούμενη Ομιλία: 1-100MHz: -30dB MIN
• Αποδυνάμωση Κοινού Τρόπου: 1-100MHz: -30dB MIN
• Τάση Μόνωσης: Πλευρά PHY προς πλευρά γραμμής:2250VDC


5. Ένδειξη LED

• Διάταξη LED: Διπλόχρωμο LED
• Χρώμα και προδιαγραφές LED:
• Πράσινο: 565nm, 20mA, 2.4V(Vmax), 2.2V(Typ)
• Κίτρινο: 590nm, 20mA, 2.5V(Vmax), 2.1V(Typ)
• Ακίδες LED:
• Πράσινο: P11(+), P12(-)
• Κίτρινο: P13(+), P14(-)

6. Περιβαλλοντικές προδιαγραφές

• Εύρος θερμοκρασίας λειτουργίας: -40°C έως +85°C
• Εύρος θερμοκρασίας αποθήκευσης: -40°C έως +85°C
• Θερμοκρασία συγκόλλησης: Διαδικασία συγκόλλησης κυμάτων, μέγιστη θερμοκρασία 260°C μέγιστη, 10 δευτερόλεπτα μέγιστο

7. Πληροφορίες συσκευασίας

• Μέθοδος συσκευασίας: Δίσκος
• Τυπική ποσότητα συσκευασίας: 50 τεμάχια/δίσκος
• Ποσότητα ανά κουτί: 1200 τεμάχια/κουτί

8. Ορισμός ακίδων

• P1-P8: Ακίδες σήματος Ethernet
• P9-P10: Δεν χρησιμοποιούνται
• P11-P12: Πράσινο LED
• P13-P14: Κίτρινο LED
• J1-J8: Ακίδες διεπαφής RJ45

9. Συμμόρφωση και πιστοποίηση

• RoHS: Συμμορφώνεται με την Οδηγία RoHS
• FCC: Συμμορφώνεται με τους Κανόνες και Κανονισμούς FCC Μέρος 68

Σημείωση Εφαρμογής

• Κατάλληλο για βιομηχανικό αυτοματισμό, βιομηχανικό Διαδίκτυο των Πραγμάτων και συστήματα βιομηχανικού ελέγχου
• Υποστηρίζει το πρότυπο IEEE 802.3
• Συνιστάται η διαδικασία συγκόλλησης κυμάτων

JXD1-0001NL Datasheet - ΣΧΕΔΙΑΓΡΑΜΜΑ

JXD1-0001NL Datasheet - Διάταξη PCB
