Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,ROHS,Reach,ISO

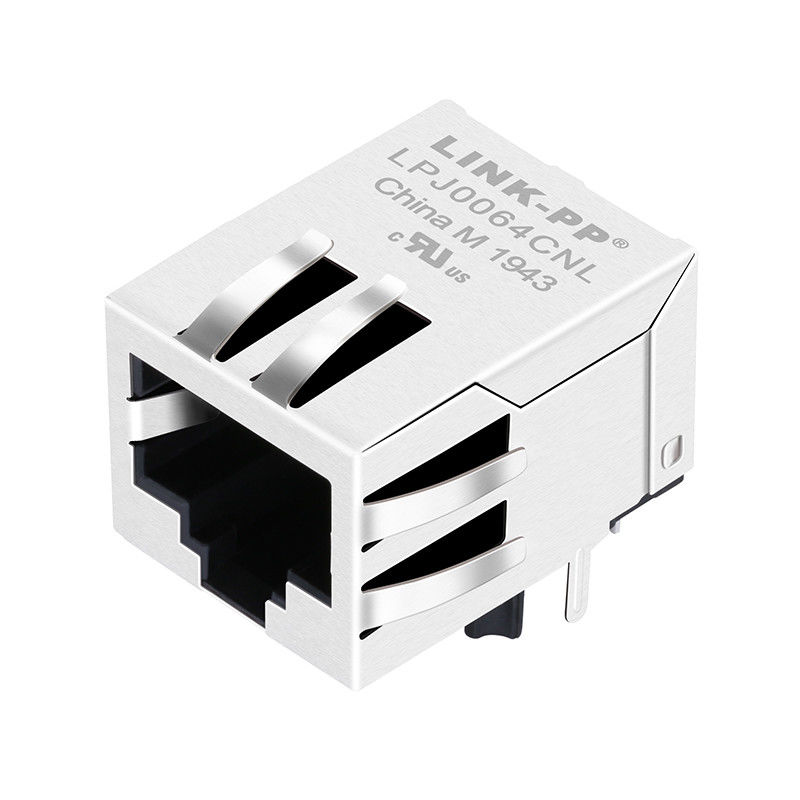

Αριθμό μοντέλου: 6605424-1 ((LPJ0064CNL)
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 50/500/1000
Τιμή: Supportive
Συσκευασία λεπτομέρειες: 50PCS/Tray, 1200pcs/Carton
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 4600K.PCS/Month
Σειρά: |
6605424-1 Συνδέσεις AMP συνδεσιμότητας |
Εφαρμογές: |
10/100 βάση-τ, AutoMDIX |
Προστασία: |
Κρυμμένο |
Στυλ εγκατάστασης: |
Μέσα από την τρύπα |
Δείκτης LED: |
Χωρίς οδηγημένος |
Τοποθετώντας γωνία: |
Δικιά γωνία |
Κατεύθυνση καρτέλας: |
Ετικέττα κάτω |
Αξιολόγηση εύφλεκτης ικανότητας: |
UL 94 Β-0 |
Περιοχή θερμοκρασίας λειτουργίας: |
0°C έως + 70°C |
Σειρά: |
6605424-1 Συνδέσεις AMP συνδεσιμότητας |
Εφαρμογές: |
10/100 βάση-τ, AutoMDIX |
Προστασία: |
Κρυμμένο |
Στυλ εγκατάστασης: |
Μέσα από την τρύπα |
Δείκτης LED: |
Χωρίς οδηγημένος |
Τοποθετώντας γωνία: |
Δικιά γωνία |
Κατεύθυνση καρτέλας: |
Ετικέττα κάτω |
Αξιολόγηση εύφλεκτης ικανότητας: |
UL 94 Β-0 |
Περιοχή θερμοκρασίας λειτουργίας: |
0°C έως + 70°C |
■ εξοικονόμηση χώρου PCB
■ Βελτιωμένη αξιοπιστία και EMI απόδοση σε σχέση με διακριτά μαγνητικά
■ Μικρολύμανση μαγνητικού καλωδίου σε PCB έναντι συγκόλλησης
■ ανταποκρίνεται ή υπερβαίνει το μέρος 68 της FCC, IEEE 802.3, και απαιτήσεις ANSI X3.263
■ Υποστηρίζει όλα τα κατάλληλα και διαθέσιμα τσιπ και εφαρμογές PHY
■ Διαθέσιμη παρατεταμένη θερμοκρασία -40°C έως +85°C
■ Πολλές επιλογές κυκλωμάτων
■ Μονουλογικές πρίζες με ενσωματωμένο μαγνητικό σύστημα
| Ηλεκτρική προδιαγραφή | Αξία |
|---|---|
| Αναλογία περιστροφής |
TX=1CT:1CT RX=1CT:1CT |
| Απώλεια εισαγωγής | -1,0dB MAX @ 1-65MHz |
| Επιστροφή απώλειας |
-20dB MIN @ 5-10MHz -16dB MIN @ 10-30MHz -12dB MIN @ 30-60MHz -10dB MIN @ 60-80MHz |
| Διασταυρούμενη ομιλία |
-40dB MIN @ 1-30MHz -35dB MIN @ 30-60MHz -30dB MIN @ 60-100MHz |
| Απορρίπτεται η κοινή λειτουργία |
-30dB MIN @ 1-50MHz -20dB MIN @ 50-150MHz |
| Ιππότης | 1500Vrms |
| ΟΚΛ | 350uH MIN @ 100KHz, 100mV, 8mA DC Bias |
| Θερμοκρασία λειτουργίας | 0°C έως 70°C |
1. Σχεδιασμένο για υποστήριξη εφαρμογών, όπως μονέντα SOHO (ADSL), LAN-on-Motherboard (LOM), hub και switches.
2. Ακολουθεί τις προδιαγραφές IEEE 802.3
3Υλικά συνδετήρων:
Οικισμός: Θερμοπλαστικό UL94V-0
Επικοινωνία/Ασπίδα: κράμα χαλκού
Επικάλυψη ασπίδας: Νικέλιο
Επικάλυψη επαφής: Χρυσό 6 μικρο-ιντσών min.In περιοχή επαφής.
4Θερμοκρασία κορυφής συγκόλλησης κυμάτων: 265°C Max
Χρόνος θερμοκρασίας κορυφής συγκόλλησης κυμάτων: 5 δευτερόλεπτα μέγιστο
5Πιστοποίηση UL: αριθμός αρχείου E484635
