Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: ISO 9001,ISO 14001,UL,SGS,REACH168
Αριθμό μοντέλου: Afbr-57R6AEZ
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 10/100/25K
Τιμή: $0.11-$35
Συσκευασία λεπτομέρειες: 20/Tray
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 350K/Month
Προδιαγραφές: |
Afbr-57R6AEZ |
ταχύτητα δεδομένων: |
4.25 GBP |
μήκος κύματος: |
850nm |
Μέγιστη απόσταση: |
500m |
Τύπος Fiber: |
Πολλαπλού τρόπου γυαλί |
Εκπομπός: |
VCSEL |
Τάση: |
3.3V |
Εφαρμογές: |
Ethernet |
Connector: |
LC ντούμπλεξ |
Μοντάρισμα: |
Pluggable, SFP |
Περιβάλλον: |
Αμόλυβδος/RoHS υποχωρητικοί |
MSL: |
1 (απεριόριστος) |
Προδιαγραφές: |
Afbr-57R6AEZ |
ταχύτητα δεδομένων: |
4.25 GBP |
μήκος κύματος: |
850nm |
Μέγιστη απόσταση: |
500m |
Τύπος Fiber: |
Πολλαπλού τρόπου γυαλί |
Εκπομπός: |
VCSEL |
Τάση: |
3.3V |
Εφαρμογές: |
Ethernet |
Connector: |
LC ντούμπλεξ |
Μοντάρισμα: |
Pluggable, SFP |
Περιβάλλον: |
Αμόλυβδος/RoHS υποχωρητικοί |
MSL: |
1 (απεριόριστος) |
| Προδιαγραφές: | Afbr-57R6AEZ |
| Σύνδεση-PP αριθμός μερών: | |
| Κατηγορία προϊόντων: | Οπτικές ίνες |
| Οικογένεια προϊόντων: | Οπτικοί πομποδέκτες |
| Σειρά προϊόντων: | SFP |
| Όνομα προϊόντων: | Οπτικοί πομποδέκτες SFP |
| Θέση διαθέσιμη: | Ενεργός |
| RoHS: | RoHS-6 συμμόρφωση |
|
Προδιαγραφές:
|
|
|
Ποσοστό στοιχείων: |
4.25 GBP |
| Μήκος κύματος: | 850nm |
| Μέγιστη απόσταση: | 500m |
| Τύπος ινών: | Πολλαπλού τρόπου γυαλί |
| Εκπομπός: | VCSEL |
| Τάση-ανεφοδιασμός: | 3.3V |
| Εφαρμογές: | Ethernet |
| Τύπος συνδετήρων: | LC ντούμπλεξ |
| Τοποθετώντας τύπος: | Pluggable, SFP |
| Αμόλυβδη θέση/θέση RoHS: | Αμόλυβδος/RoHS υποχωρητικοί |
| Επίπεδο ευαισθησίας υγρασίας (MSL): | 1 (απεριόριστος) |
|
Περιγραφή χαρακτηριστικών γνωρισμάτων:
|
● Υποχωρητικός στον περιορισμό στην επικίνδυνη οδηγία του (RoHS) ουσιών
● Διαγνωστικά χαρακτηριστικά γνωρίσματα ανά sff-8472 «διαγνωστική διεπαφή ελέγχου για τους οπτικούς πομποδέκτες»
● Πραγματικός - χρονικός έλεγχος:
- Λαμβανόμενη οπτική δύναμη
- Προκατειλημμένο ρεύμα λέιζερ
- Θερμοκρασία
- Τάση ανεφοδιασμού
● Επίλεκτη λειτουργία ποσοστού ανά SFF 8079 (αναθεώρηση 1,7)
● Ευρεία λειτουργία τάσης θερμοκρασίας και ανεφοδιασμού (- 10°C σε 85°C) (3,3 Β ± 10%)
● Προδιαγραφές πομποδεκτών ανά πολλών πηγών συμφωνία και sff-8472 SFP (SFF-8074i) (αναθεώρηση 9,3)
- Λειτουργία καναλιών ινών 4,25 ΓΨΔ για το fc-pi 400-m5-sn-Ι και 400-m6-sn-Ι
- Λειτουργία καναλιών ινών 2,125 ΓΨΔ για το fc-pi 200-m5-sn-Ι και 200-m6-sn-Ι
-1.0625 λειτουργία καναλιών ινών ΓΨΔ για το fc-pi 100-m5-sn-Ι και 100-m6-sn-Ι
- Λειτουργία 1,25 ΓΨΔ για IEEE 802,3 Gigabit Ethernet 1000Base-SX
● Μήκη συνδέσεων σε 4,25 ΓΨΔ:
- 150 μ με 50 μm MMF, 70 μ με 62,5 μm MMF
● Μήκη συνδέσεων σε 2,125 ΓΨΔ:
- 300 μ με 50 μm MMF, 150 μ με 62,5 μm MMF
● Μήκη συνδέσεων σε 1,0625 ΓΨΔ:
- 500 μ με 50 μm MMF, 300 μ με 62,5 μm MMF
● Μήκη συνδέσεων σε 1,25 ΓΨΔ:
- 2 έως 550 μ με 50 μm MMF, 2 έως 275 μ με 62,5 μm MMF
Διπλή οπτική διεπαφή συνδετήρων ● LC που προσαρμόζεται στο Ansi tia/eia604-10 (FOCIS 10A)
● 850 κάθετης NM επιφάνειας κοιλοτήτων που εκπέμπει την τεχνολογία πηγής του (VCSEL) λέιζερ
● Κατηγορία 1 κατηγορίας 1/CDRH IEC 60825-1 χρηματοκιβώτιο ματιών λέιζερ
● Υποχωρητικός με Gigabit Ethernet
● Ενισχυμένη απόδοση της EMI για τις υψηλές εφαρμογές πυκνότητας λιμένων
|
Περιγραφή:
|

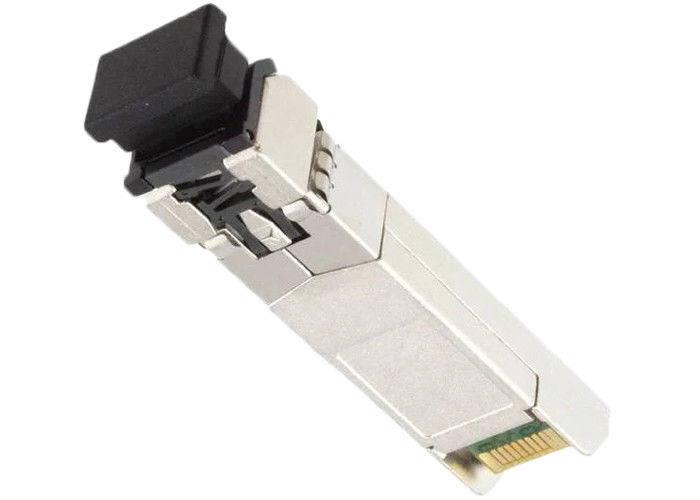

Οπτικές μεγάλες τμηματικές συνδέσεις υποστηρίξεων πομποδεκτών ● afbr-57R6AEZ πέρα από την πολλαπλού τρόπου οπτική ίνα στα κάνοντας σήμα ποσοστά μέχρι 4,25 Gb/s. υποχωρητικά με τις μικρές μορφής Pluggable μηχανικές και ηλεκτρικές προδιαγραφές του (MSA) συμφωνίας πηγής του (SFP) πολυ για τους διπλούς πομποδέκτες LC, κανάλι fc-pi, fc-pi-2 ινών Ansi και υποχωρητικός με IEEE 802,3 για τις εφαρμογές gigabit. Το μέρος είναι ηλεκτρικά διαλειτουργικό με τις conformant συσκευές SFP.
● Το afbr-57R6AEZ είναι ένα ποσοστό» 850 NM SFP «τετραγώνων που εξασφαλίζει συμμόρφωση στις προδιαγραφές καναλιών ινών 4G/2G/1G και 1G Ethernet. Χρησιμοποιώντας την εισαγωγή Rate_Select του προϊόντος, ο χρήστης θέτει το επιθυμητό σημείο συμμόρφωσης SFP. Στη θέση υψηλού ποσοστού, το προϊόν είναι ισοδύναμο με την ίνα βασισμένο στο κανάλι afbr-57R5AEZ 4G/2G/1G. Στη χαμηλή θέση ποσοστού, το προϊόν κινεί προς μια ίνα 2G/1G το λειτουργούντα τρόπο καναλιών 1G Ethernet.
● Ως αύξηση στη συμβατική διεπαφή SFP που καθορίζεται σε SFF-8074i, το afbr-57R6AEZ είναι υποχωρητικό σε sff-8472 (ψηφιακή διαγνωστική διεπαφή για τους οπτικούς πομποδέκτες). Χρησιμοποιώντας την τμηματική διεπαφή 2 καλωδίων που καθορίζεται στα sff-8472 MSA, το afbr-57R6AEZ παρέχει πραγματικό - χρονική θερμοκρασία, τάση ανεφοδιασμού, προκατειλημμένο ρεύμα λέιζερ, μέση ισχύς παραγωγής λέιζερ και λαμβανόμενη ισχύς εισαγωγής. Αυτές οι πληροφορίες είναι εκτός από τα συμβατικά βασικά στοιχεία SFP. Η ψηφιακή διαγνωστική διεπαφή προσθέτει επίσης τη δυνατότητα να τεθεί εκτός λειτουργίας η συσκευή αποστολής σημάτων (TX_DISABLE), να ελέγξει για τα ελαττώματα συσκευών αποστολής σημάτων (TX_FAULT), και ελέγχει για την απώλεια δεκτών σήματος (RX_LOS).
