Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,ROHS,Reach,ISO
Αριθμό μοντέλου: Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: Δωρεάν δείγματα
Τιμή: $0.09-$1.85
Συσκευασία λεπτομέρειες: 50PCS/Tray, 1200pcs/Carton
Χρόνος παράδοσης: Περίπου 2 εβδομάδες
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 6000000pcs / μήνα
Σειρά: |
Συνδετήρας RJ45 με 10/100 βάσεις-T ενσωματωμένο μαγνητικό |
Απώλεια εισαγωγής:: |
-1,0dB MAX @1-65MHz |
Αναλογία RX στροφών: |
1CT:1CT |
Αναλογία TX στροφών: |
1CT:1CT |
hipot: |
1500Vrms @ 60Hz 1 λεπτό |
Θερμοκρασία λειτουργίας: |
0°C σε +70°C |
Σειρά: |
Συνδετήρας RJ45 με 10/100 βάσεις-T ενσωματωμένο μαγνητικό |
Απώλεια εισαγωγής:: |
-1,0dB MAX @1-65MHz |
Αναλογία RX στροφών: |
1CT:1CT |
Αναλογία TX στροφών: |
1CT:1CT |
hipot: |
1500Vrms @ 60Hz 1 λεπτό |
Θερμοκρασία λειτουργίας: |
0°C σε +70°C |

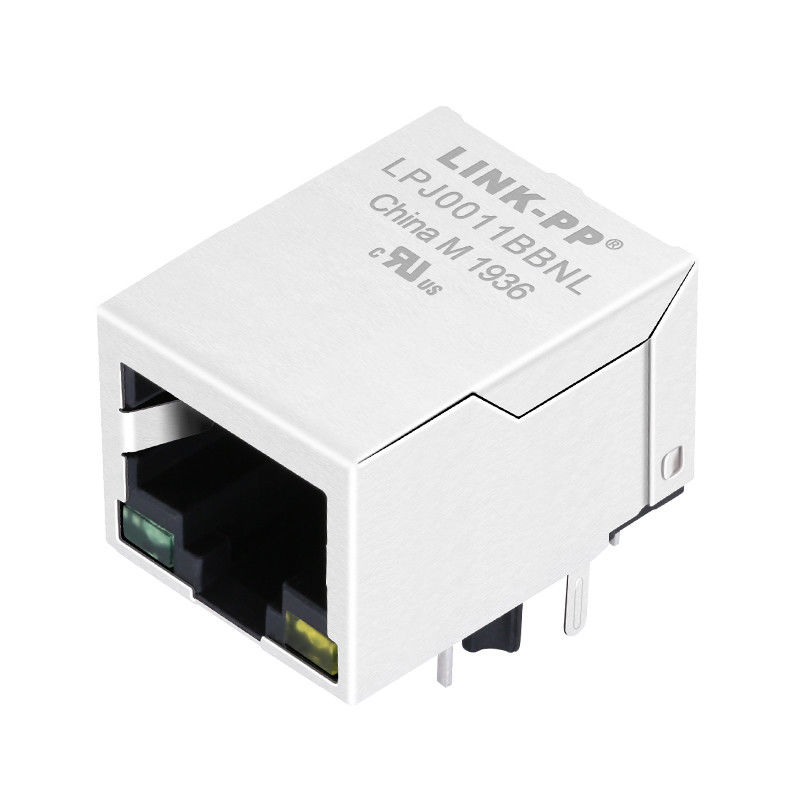

JKM-0009NL LPJ0011BBNL Μονάδα υποδοχής RJ45 Single Port με ενσωματωμένα μαγνητικά 10/100 Base-T
1X1 Tab-Down RJ45 LPJ0011ABNL 10/100Mbps Fast Ethernet
Μετασχηματιστής RJ45 8P8C pin Ενσωματωμένος σύνδεσμος μαγνητικών
Cross Equivalent JKM-0009NL Pin to Pin Αντικατάσταση Οικονομικά αποδοτικό
Σχεδιασμένο για βιομηχανικές εφαρμογές, πληροί την προδιαγραφή IEEE802.3
350μH ελάχιστο OCL με ρεύμα πόλωσης DC 8mA
Οι θερμοκρασίες κυμαίνονται από 0℃ έως 70℃
| Αριθμός εξαρτήματος LINK-PP | LPJ0011BBNL |
| Pulse Αριθμός εξαρτήματος | JKM-0009NL |
| Αυτοκίνητο (Ναι/Όχι) | Όχι |
| Ρυθμός δεδομένων | 100BASE-TX |
| Αριθμός θυρών | 1x1 |
| Κατεύθυνση καρτέλας | Κάτω |
| Χρώμα LED (Α/Δ) |
Πράσινο/Κίτρινο |
| Τοποθέτηση | THT |
| PoE | ΚΑΝΕΝΑ |
| Στυλ σύνδεσης | ΠΛΕΥΡΙΚΗ ΕΙΣΟΔΟΣ |
| Θωράκιση | Θωρακισμένο |
| Μήκος |
21.34mm
|
| Πλάτος | 16mm |
| Ύψος | 13.59mm |
Υλικό θωράκισης: Ορείχαλκος
Φινίρισμα θωράκισης: 20-40m ίντσες Νικέλιο πάνω από 10-20 mils Ορείχαλκος
Υλικό επαφής: Φωσφορούχος χαλκός
Περιοχή επιμετάλλωσης επαφής: Νικέλιο υποστρώματος και επιλεκτική επιμετάλλωση χρυσού 15µ ίντσες
Περιοχή συγκόλλησης επαφής: Ματ φινίρισμα κασσίτερου
Υλικό περιβλήματος: Θερμοπλαστικό
Προδιαγραφή περιβλήματος: UL 94 V-0
Αξιολόγηση MSL: 1
1. Δύναμη ζευγοποίησης (MAX): 5lbs./2.268kgs.
2. Δύναμη αποζευγοποίησης (MAX): 5Ibs./2.268kgs.
3. Ανθεκτικότητα: 750 Εισαγωγές
4. Διατήρηση βύσματος σε υποδοχή (MIN): 20Ibs./9.075kgs.
1. Συνιστάται η διαστρωμάτωση των επιπέδων γείωσης. Εάν είναι δυνατόν, δρομολογήστε τις ακίδες γείωσης της υποδοχής/διακριτής μονάδας στο σασί/αναλογικό έδαφος.
2. Συνιστάται η χρήση BST (αντιστάσεις 75Ω και πυκνωτής υψηλής τάσης στο έδαφος του πλαισίου) για τον τερματισμό των CTs της πλευράς του καλωδίου για την καλύτερη απόδοση EMI (περιλαμβάνεται στις περισσότερες λύσεις συνδέσμων).
3. Διατηρήστε τα ίχνη σήματος από το PHY στον σύνδεσμο/διακριτή μονάδα όσο το δυνατόν μικρότερα. Εάν τα ίχνη υπερβαίνουν τις 3-4 ίντσες, δώστε ιδιαίτερη προσοχή στην ανισορροπία της σύνθετης αντίστασης της γραμμής.
4. Ακολουθήστε τις σημειώσεις εφαρμογής του κατασκευαστή PHY για περαιτέρω διάταξη.
