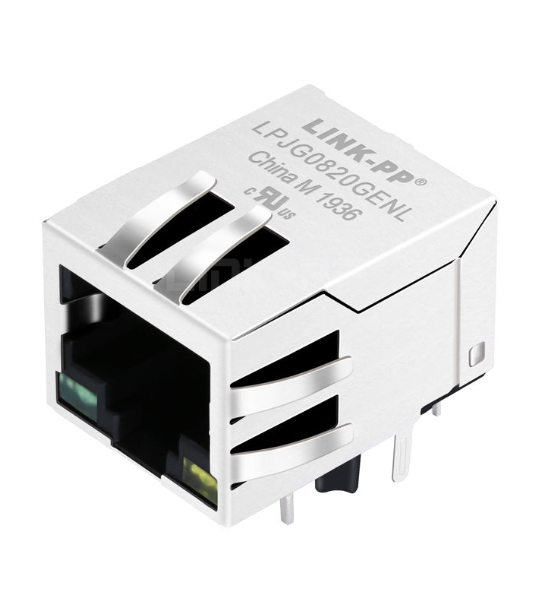

JD0-0001NL THT Side Entry RJ45 Connector with 1000BASE-T Magnetics

Επισκόπηση του προϊόντος

ΗJD0-0001NLείναιΣυνδετήρας 1x1 Gigabit Ethernet RJ45 με ενσωματωμένο μαγνητικό, σχεδιασμένο για αξιόπιστη1000BASE-TΗ εν λόγωδιάτρητη τρύπα (THT), πλευρική είσοδοςσυνδυάζουν μαγνητική λειτουργία, προστασία EMI καιΔύο δείκτες LEDσε ένα συμπαγές αποτύπωμα, συμβάλλοντας στην απλούστευση του σχεδιασμού PCB, υποστηρίζοντας παράλληλα σταθερή απόδοση σήματος.

ΜεΑπομόνωση 2250VDC,Ελάχιστη επαγωγικότητα ανοικτού κυκλώματος 350μH, καιΣυμμόρφωση με το μέρος 68 της FCC, το JD0-0001NL είναι κατάλληλο για εξοπλισμό δικτύου, βιομηχανικούς υπολογιστές, δρομολογητές, διακόπτες και άλλες συσκευές Ethernet που απαιτούν μια ισχυρή και αποδοτική σε χώρο διεπαφή RJ45.

Βασικά χαρακτηριστικά

• Υποστηρίζει 1000BASE-T Gigabit Ethernetγια σύνδεση δικτύου υψηλής ταχύτητας
• Ενσωματωμένα μαγνητικάσυμβάλλουν στη μείωση του αποτυπώματος PCB και στη διατήρηση της ακεραιότητας του σήματος
• 350 μH ελάχιστο OCLσε 8mA DC bias για σταθερή μαγνητική απόδοση
• Απομόνωση 2250VDCμεταξύ πλευράς PHY και πλευράς γραμμής για ηλεκτρική προστασία
• Δύο πράσινα/κίτρινα LEDγια την ένδειξη της σύνδεσης και της κατάστασης δραστηριότητας
• Σχεδιασμός διάτρησης με πλευρική είσοδογια ασφαλή μηχανική τοποθέτηση
• UL94 V-0 φλεγόστερη θήκηγια βελτιωμένη ασφάλεια και αντοχή
• Κράνη από χαλκό με επικάλυψη από νικέλιογια βελτιωμένη ασπίδα EMI
• Επεξεργασμένα χρυσωρυχιαία επαφήγια αξιόπιστη απόδοση ζευγαρώματος
• Συνδυασμός με συγκόλληση κυμάτωνγια την αποτελεσματική συναρμολόγηση πλακών

Προδιαγραφές

1Γενικές και μηχανικές προδιαγραφές

2Προδιαγραφές υλικού

• Διαμονή:Θερμοπλαστικό, μαύρο, UL94 V-0
• Υλικό ασπίδας:Άλλες χημικές ουσίες
• Κάλυψη ασπίδας:Νικέλιο
• Υλικό επαφής:Φωσφορικός χάλκινος
• Επικοινωνιακή επικάλυψη:Επιλεκτικός χρυσός, τουλάχιστον 6μ-inch στην περιοχή επαφής

3Ηλεκτρικές προδιαγραφές

• Αναλογία στροφών (@ 100 kHz):11 ± 5%
  • (P2~P3):(J1~J2) = 1:1
  • (P4~P5):(J3~J6) = 1:1
  • (P6~P7):(J4~J5) = 1:1
  • (P8~P9):(J7~J8) = 1:1
• Πρωτογενής επαγωγικότητα (OCL):350μH ελάχιστο @ 100 kHz, 0,1V, 8mA DC bias
• Αντίσταση συνεχούς ρεύματος1.2Ω μέγιστο
• Απομόνωση (Hi-Pot):2250VDC, PHY από την πλευρά της γραμμής στην πλευρά της γραμμής
• Απώλεια εισαγωγής:-1,0dB τυπικά, 1 ̇125MHz
• Απώλεια απόδοσης:
  • 1 ∆40MHz: -16dB min
  • 4060MHz: -12dB min
  • 60·80MHz: -10dB λεπτό
  • 80-100MHz: -8dB λεπτό
• Διασταυρούμενη ομιλία:-30dB min, 1 ̊100MHz
• Η εξασθένιση κοινής λειτουργίας:-30dB min, 1 ̊100MHz

4. Προδιαγραφές LED

Προϋπόθεση δοκιμής:Προχωρητικό ρεύμα IF = 20mA

5Περιβαλλοντικό προφίλ και προφίλ συγκόλλησης

• Θερμοκρασία λειτουργίας:0°C έως +70°C
• Θερμοκρασία αποθήκευσης:-40°C έως +85°C
• Συνιστώμενη διαδικασία συγκόλλησης:Συναρμολόγηση κυμάτων
• Πάνω θερμοκρασία συγκόλλησης:260 °C μέγιστο για έως 10 δευτερόλεπτα

6Πληροφορίες συσκευασίας

• Τυπική συσκευασία:50 τεμάχια ανά δίσκο
• Κεφαλοκάλαμο:1200 τεμάχια/κουτί

JD0-0001NL Σχέδιο

Εφαρμογές

Το JD0-0001NL είναι κατάλληλο για ένα ευρύ φάσμα εξοπλισμού Ethernet και δικτύωσης, συμπεριλαμβανομένων:

• Εναλλακτές Gigabit Ethernet
• Δικτυακοί δρομολογητές
• Βιομηχανικοί υπολογιστές
• Συστήματα ενσωματωμένων δικτύων
• Εξοπλισμός επικοινωνίας
• Πίνακες κυριότητας και πίνακες ελέγχου με διεπαφές RJ45

Ενημερωτικά ερωτήματα σχετικά με τον συνδετήρα JD0-0001NL Gigabit RJ45

Ε: Ποια ταχύτητα δικτύου υποστηρίζει το JD0-0001NL;

Α: Το JD0-0001NL έχει σχεδιαστεί για εφαρμογές Gigabit Ethernet, υποστηρίζοντας πλήρως ταχύτητες δικτύου 1000BASE-T με αναλογία στροφών 1:1.

Ε2: Υποστηρίζει αυτή η σύνδεση την παροχή ηλεκτρικής ενέργειας μέσω Ethernet (PoE);

Απάντηση: Όχι, το JD0-0001NL είναι χαρακτηρισμένο ως συνδετήρας μη PoE. Εάν η εφαρμογή σας απαιτεί δυνατότητες PoE, PoE + ή PoE ++, απαιτείται διαφορετικός αριθμός μέρους.

Ε3: Ποια είναι η τάση απομόνωσης των ενσωματωμένων μαγνητικών;

Απάντηση: Αυτή η πρίζα RJ45 παρέχει ισχυρή προστασία υψηλής τάσης με βαθμό απομόνωσης 2250VDC από την πλευρά PHY στην πλευρά της γραμμής, εξασφαλίζοντας εξαιρετική ασφάλεια του εξοπλισμού και ακεραιότητα του σήματος.

Ε4: Ποιες είναι οι προδιαγραφές για τα ενσωματωμένα LED;

Α: Ο συνδετήρας διαθέτει τυπικά πράσινα και κίτρινα LED.

Πράσινο LED: μήκος κύματος 565nm, 2.2V τυπική τάση προς τα εμπρός (2.4V Max).
Κίτρινο LED: μήκος κύματος 590nm, 2.1V τυπική προωθητική τάση (2.5V Max).

Ε5: Ποιο είναι το συνιστώμενο προφίλ συγκόλλησης για το JD0-0001NL;

Α: Το τμήμα έχει σχεδιαστεί για τεχνολογία διάνοιξης (THT) και συνιστάται ιδιαίτερα για συγκόλληση κυμάτων.

Ε6: Ποιο είναι το εύρος θερμοκρασίας λειτουργίας;

Α: Το JD0-0001NL είναι κατασκευασμένο για τυποποιημένα εμπορικά περιβάλλοντα, με εύρος θερμοκρασίας λειτουργίας από 0°C έως +70°C. Το εύρος ασφαλείας θερμοκρασίας αποθήκευσης είναι -40°C έως +85°C.

Ε7: Ποιο επίπεδο επιχρυσωμένης επικάλυψης εφαρμόζεται στις επαφές;

Α: Οι επαφές φωσφόρως χάλκινου διαθέτουν επιλεκτική χρυσοπλαστική με πάχος ελάχιστου 6 μικροποδών στην περιοχή ζευγαρώματος, εξασφαλίζοντας αξιόπιστη σύνδεση και αντοχή στη διάβρωση με την πάροδο του χρόνου.

Ε8: Ποια είναι η πρωτογενής επαγωγικότητα (OCL) αυτής της μαγνητικής πρίζας;

Α: Η πρωταρχική επαγωγικότητα είναι εγγυημένη να είναι τουλάχιστον 350μH (δοκιμάζεται σε 100KHz, 0,1V) με 8mA DC bias. Αυτό συμμορφώνεται με τα πρότυπα IEEE για σταθερή μετάδοση Gigabit Ethernet.

Ε9: Είναι το JD0-0001NL συμβατό με το RoHS;

Α: Ναι, το προϊόν συμμορφώνεται με το RoHS (RoHS-5) με τυπική απαλλαγή για τον μόλυβδο στη συγκόλληση.

Ε10: Πώς συσκευάζεται αυτό το εξαρτήμα για τις παραγγελίες χύδην;

Α: Για την κατασκευή και την συναρμολόγηση, η JD0-0001NL συσκευάζεται σε δίσκους.
