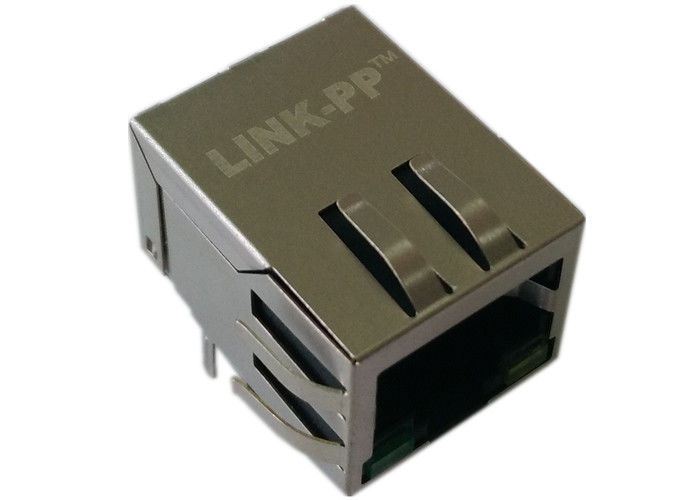

Προδιαγραφή: | LPJ0112GENL | Μέρος δεν: | Xpjg-1-01j-4-p25-110 |
---|---|---|---|
Προσανατολισμός: | 90° γωνία (δεξιά) | Διασύνδεση: | 10/100 βάση-τ, δύναμη AutoMDIX |
Δείκτης: | Ευέλικτη LED | δείγματα: | διαθέσιμος |
Κυριώτερο σημείο: | σημείο εισόδου rj45 pinout,Διπλός Rj45 γρύλος |
Ηλεκτρικές προδιαγραφές @25℃
ΣΥΝΘΕΤΗ ΑΝΤΊΣΤΑΣΗ: 100 ΩΜ
1.Turns αναλογία (±2%):
TX=1CT∶1CT RX=1CT∶1CT
2.Inductance OCL: 350uH λ.
@100KHz, 0.1Vrms, 8mADC προκατειλημμένο
3.Insertion απώλεια:
0.5-100MHz: - 1.1dB Max
4.Return απώλεια (DB λ.):
1-30MHz: - 18 40MHz: - 16
50MHz: - 14 60-80MHz: - 12
5.Crosstalk (DB λ.):
0.3-80MHz: - 30
6.Common αναλογία απόρριψης τρόπου (CMRR):
0.5-100MHz: - 30dB λ.
7.Isolation τάση: 1500Vrms
8.PoE τρέχον 350mADC MAX
9.Rectifier προδιαγραφή διόδων:
Μπροστινή τάση, VF=1.0V ανώτατο @ If=1A
Μπροστινό ρεύμα, If=1A
Αντίστροφη τάση, VR=80V Max
1.LEDS ΜΕ ΤΟΝ ΕΝΣΩΜΑΤΩΜΕΝΟ ΑΝΤΙΣΤΑΤΗ
2.LEDS ΜΕ ΤΗΝ ΤΆΣΗ 5V ΚΑΙ ΤΟ MAX
ΤΟ ΛΕΙΤΟΥΡΓΟΥΝ ΡΕΥΜΑ ΕΙΝΑΙ 20MA.
3.LED ΧΡΩΜΑ:
ΚΥΡΙΑΡΧΟ ΜΗΚΟΣ ΚΎΜΑΤΟΣ (λD): ΠΡΑΣΙΝΟΣ ΤΎΠΟΣ @ VF=5V 568 NM
FORWARO ΡΕΥΜΑ (ΕΑΝ): ΠΡΑΣΙΝΟΣ ΤΎΠΟΣ @ VF=5V 12MA
ΚΥΡΙΑΡΧΟ ΜΗΚΟΣ ΚΎΜΑΤΟΣ (λD): ΚΙΤΡΙΝΟΣ ΤΎΠΟΣ @ VF=5V 588 NM
FORWARO ΡΕΥΜΑ (ΕΑΝ): ΚΙΤΡΙΝΟΣ ΤΎΠΟΣ @ VF=5V 13MA
10.Operating θερμοκρασία: -40℃~+85℃.
