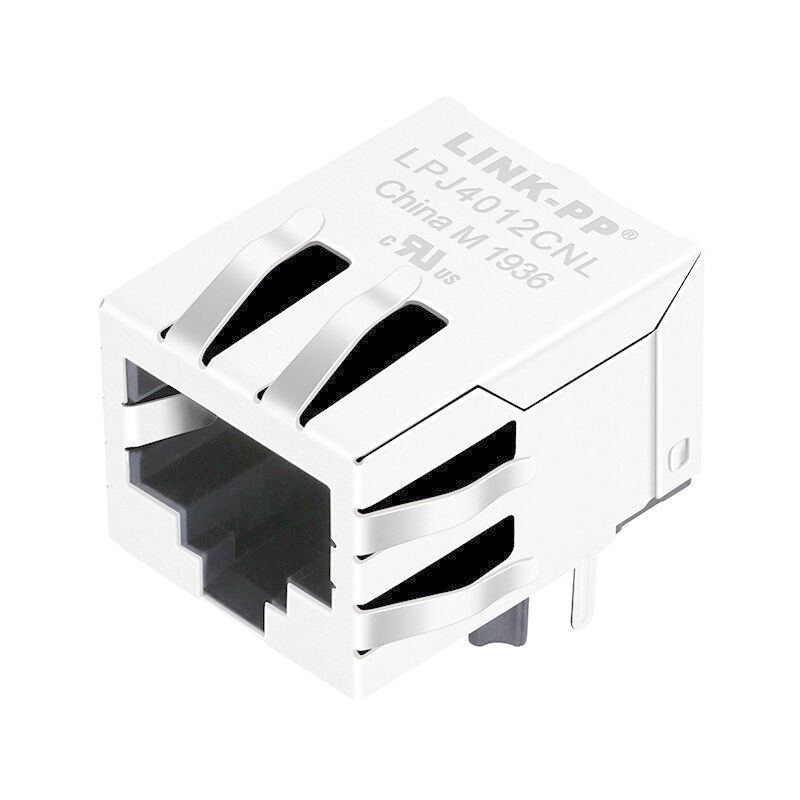

5-2301994-4 Βιομηχανικός RJ45 Magjack με ενσωματωμένο μαγνητικό

Name: 5-2301994-4 Βιομηχανικός RJ45 Magjack με ενσωματωμένο μαγνητικό
Brand: LINK-PP INT'L TECHNOLOGY CO., LIMITED
SKU: 5-2301994-4 (LPJ4012CNL)
Price: 0.09 USD
Availability: InStock

Λεπτομέρειες προϊόντων

Τόπος καταγωγής: Guangdong, Κίνα

Μάρκα: LINK-PP

Πιστοποίηση: UL,ROHS,Reach,ISO

Αριθμό μοντέλου: 5-2301994-4 (LPJ4012CNL)

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min: Ελεύθερα δείγματα διαθέσιμα

Τιμή: $0.09-$1.85

Συσκευασία λεπτομέρειες: 50PCS/Tray, 1200pcs/Carton

Χρόνος παράδοσης: Απόθεμα

Όροι πληρωμής: TT, ημέρες NET30/60/90

Δυνατότητα προσφοράς: 250000-320000/Month

Πάρτε την καλύτερη τιμή

Λεπτομέρειες προϊόντων

Περιγραφή προϊόντων

Επισημαίνω:
                                                                                                                                                                                                            5-2301994-4, 100Mbps Industrial RJ45 Magjack, 5-2301994-4 Μία πύλη RJ45


Τύπος:	Ενιαίος συνδετήρας λιμένων RJ45	Διαμόρφωση μητρών λιμένων:	1 X 1
Ποσοστό δεδομένων:	10/100 Mb/s	Κρυμμένο:	- Ναι, ναι.
Τα PCB τοποθετούν τον προσανατολισμό:	Δικιά γωνία	UL εκτίμηση ευφλέκτου:	UL 94V-0
Κατηγορία απόδοσης:	Γάτα 5

Τύπος:	Ενιαίος συνδετήρας λιμένων RJ45
Διαμόρφωση μητρών λιμένων:	1 X 1
Ποσοστό δεδομένων:	10/100 Mb/s
Κρυμμένο:	- Ναι, ναι.
Τα PCB τοποθετούν τον προσανατολισμό:	Δικιά γωνία
UL εκτίμηση ευφλέκτου:	UL 94V-0
Κατηγορία απόδοσης:	Γάτα 5

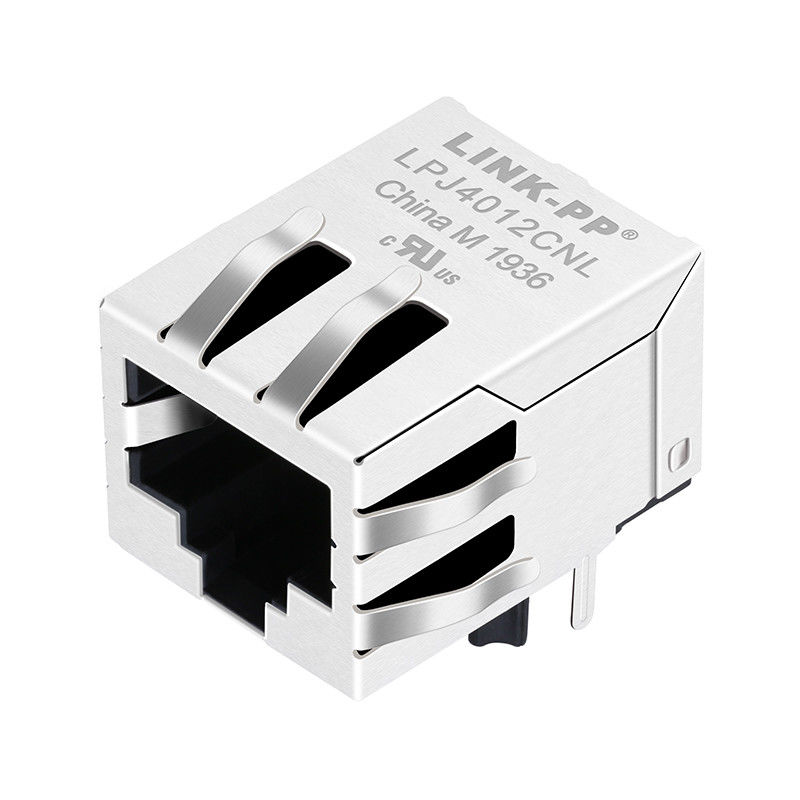

5-2301994-4 Βιομηχανικός RJ45 Magjack με ενσωματωμένο μαγνητικό

Χαρακτηριστικά του συνδέσμου RJ45 με μία θύρα 5-2301994-4

1. Χαρακτηριστικά τύπου προϊόντος

Τύπος διασύνδεσης μοντυλικής πρίζας: RJ45 με ενσωματωμένο μαγνητικό
Στυλ συνδετήρα μεμονωμένου τύπου: Jack
Επιλογές γείωσης: PCB και γείωση πίνακα
Σύνδεσμος & Τερματισμοί Επικοινωνίας προς: Τυπωμένη πλακέτα κυκλωμάτων

2. Χαρακτηριστικά διαμόρφωσης

Τύπος δείκτη: Χωρίς LED
Διαμόρφωση θύρας: 1 x 1 Μία θύρα
Σφιχτότητα επαφής συνδέσμου: πρότυπο
Αριθμός θέσεων:
Αριθμός φορτωμένων θέσεων: 8
Προσανατολισμός τοποθέτησης PCB: Σωστή γωνία
Αριθμός πινάκων PCB: 2
Αριθμός πινάκων εδάφους: 6
Τοποθεσία εδάφους του πάνελ: άνω και πλάγια

3. Χαρακτηριστικά του σώματος

Υλικό ασπίδας: Χαλκός
Υλικό επικάλυψης ασπίδας: νικέλιο
Προσανατολισμός του τερματικού τερματικού τερματικού τερματικού:
Προφίλ συνδέσμου: Πρότυπο
Τοποθεσία του πίνακα PCB Ground Tab: 3,05 mm [.12 in ]
Επεξεργασία επίστρωσης ασπίδας: Ματ
Υλικό μόνωσης: LCP
Υλικό χαρακτηριστικού διατήρησης PCB: LCP

4. Χαρακτηριστικά επικοινωνίας

Υλικό επικάλυψης περιοχής τερματισμού επαφής PCB: κασσίτερο
Υλικό υποστρώματος επαφής: νικέλιο
Υλικό επικάλυψης περιοχής τερματισμού επαφής PCB Φινίρισμα: Ματ
Υλικό επικάλυψης περιοχής επαφής ζευγαρώματος: χρυσός
Υλικό βάσης επαφής: κράμα χαλκού
Δάχος υλικού επικάλυψης περιοχής επαφής ζευγαρώματος: 0,76 μm [ 30 μin ]

5. Χαρακτηριστικά λήξης

Μέθοδος τερματισμού: Μέσα από τρύπα - συγκόλληση

6. Χαρακτηριστικά κατοικίας

Τοποθεσία εισόδου ζευγαρώματος: πλευρά
Χρώμα οικισμού: Μαύρο
Υλικό στερέωσης: LCP (πλυκρυσταλλικός πολυμερές)

- Δεν ξέρω.

5-2301994-4 ((LPJ4012CNL) Προδιαγραφές και φύλλο δεδομένων:

Ηλεκτρικές προδιαγραφές @ 25°C
1-Σύντροφο στροφής.±2%):
TX=1CT:1CT RX=1CT:1CT
2. Ινδυτικότητα OCL: 350uH MIN
@100KHz/0.1V 8mA DC Bias
3- Απώλεια εισαγωγής:
-1,0dB MAX @ 1,0-100MHz
4Επιστροφή απώλειας:
-18dB MIN @ 1-30MHz
-15dB MIN @ 30-60MHz
-12dB MIN @ 60-80MHz
-10dB MIN @ 80-100MHz
5- Ομιλία σταυρού:
-40dB MIN @ 30MHz
-35dB MIN @ 60MHz
-30dB MIN @ 100MHz
6- Απέρριψη κοινής λειτουργίας:
-40dB MIN @ 30MHz
-35dB MIN @ 60MHz
-30dB MIN @ 100MHz
7Δοκιμή υπογόνου: 1500Vrms
8Περιοχή θερμοκρασίας λειτουργίας: -40°C έως +85°C

Προτεινόμενη διάταξη PCB:

5-2301994-4 Βιομηχανικός RJ45 Magjack με ενσωματωμένο μαγνητικό 0

Σχέδιο

5-2301994-4 Βιομηχανικός RJ45 Magjack με ενσωματωμένο μαγνητικό 1

Μηχανικές

5-2301994-4 Βιομηχανικός RJ45 Magjack με ενσωματωμένο μαγνητικό 2
