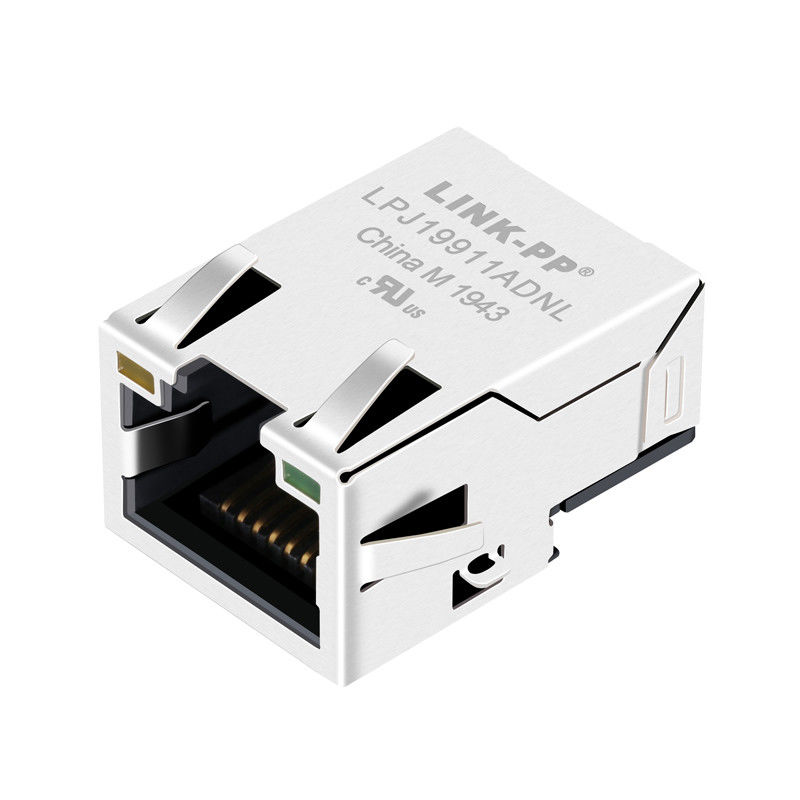

LPJ19911ADNL SMT RJ45 Συνδέτης με μαγνητικά 10/100BASE-T

LPJ19911ADNL SMT RJ45 με ενσωματωμένο μαγνητικό 10/100BASE-T, δάχτυλο ελαστικού EMI, επιλογή LED, συμβατό με την επαναρρόφηση, -40°+85°C.

LPJ19911ADNL SMT Magjack Βασικά χαρακτηριστικά

ΗLPJ19911ADNLείναι χαμηλού προφίλ, μονόπορτ SMT RJ45 συνδέσμου με ενσωματωμένο μαγνητικό 10/100BASE-T και LED δείκτες.1CT) ανταποκρίνονται στις τυπικές απαιτήσεις απομόνωσης και ζεύξης Fast Ethernet, ενώ οι πίνακες προστασίας των δακτύλων ελαστικών EMI παρέχουν επιλογές γείωσης του πλαισίου για τη μείωση των ακτινοβολούμενων εκπομπών.Ο συνδετήρας είναι βελτιστοποιημένος για SMT συναρμολόγηση reflow με συνιστώμενο IR προφίλ reflow και είναι εγκεκριμένος για λειτουργία από-40 °C έως +85 °C, καθιστώντας το κατάλληλο για βιομηχανικές, τηλεπικοινωνιακές και ενσωματωμένες εφαρμογές δικτύων όπου απαιτούνται ισχυρές θερμικές επιδόσεις και αυτοματοποιημένη παραγωγή.

• Ενσωματωμένα μαγνητικάγια απλουστευμένο σχεδιασμό PCB και μειωμένο BOM (1CT:1CT αναλογία στροφής).
• Συμφωνία SMT / reflow- σχεδιασμένο για σύγχρονες γραμμές συναρμολόγησης επιφανείας.
• 10/100BASE-Tταχύτητα δεδομένων, ιδανική για εφαρμογές Fast Ethernet.
• ΕΜΙ πηγές δακτύλου / προστασίαςκαιΔικαίωμα LEDγια τον έλεγχο του ΕΜΙ και την ένδειξη σύνδεσης/δραστηριότητας.
• Ευρεία θερμοκρασία λειτουργίας:-40 °C έως +85 °Cγια βιομηχανικές εφαρμογές.
• Συμπληρωματικό μέγεθος (L × W × H μπροστά/πίσω):21.60 ±0,5 mm × 15,6 mm × 11,35 mm (μέτωπο) / 8,9 mm (πίσω).
• Χωρίς PoE(χωρίς PoE σε αυτή την παραλλαγή) ̇ χρήσιμο για σχεδιασμούς κόστους ή περιορισμένης ισχύος.
• Συμβατόιμες σταυροειδείς αναφορές: Würth 7498011122AR / 7498011122.

Τεχνικές προδιαγραφές LPJ19911ADNL SMT RJ45 Connector

1Γενικές / Μηχανικές προδιαγραφές

2Μηχανικές διαστάσεις

3. Μαγνητικές / Ηλεκτρικές προδιαγραφές (@ 25 °C)

*Οι τιμές απώλειας απόδοσης εξαρτώνται από τη συχνότητα· ανατρέξτε στο επίσημο δελτίο δεδομένων για τον πλήρη πίνακα απώλειας απόδοσης.

4Προφίλ συγκόλλησης IR (SMT)

6. Διασταυρούμενες αναφορές / Συμβατά μέρη

Πίνακας συνδέσμου LPJ19911ADNL RJ45

LPJ19911ADNL Μηχανικό σχέδιο

LPJ19911ADNL Σχεδιακό σχέδιο

LPJ19911ADNL Συνιστώμενη διάταξη PCB

Ενημερωτικά ερωτήματα σχετικά με το LPJ19911ADNL 10/100BASE-TSMT RJ45

Το LPJ19911ADNL είναι ένας διακομιστής RJ45 SMT με μία θύρα με ενσωματωμένο μαγνητικό 10/100BASE-T, κατάσταση LED, δαχτυλίδια ελαστικών EMI (επιμέρους προστατευτικές καρτέλες) και συμβατό αποτύπωμα SMT.Σχεδιασμένα για εξοικονόμηση χώρου σε διεπαφές LAN στον καταναλωτή, βιομηχανικά και ενσωματωμένα PCB, το μέρος έχει σχεδιαστεί για αξιόπιστη ακεραιότητα σήματος, λειτουργία σε μεγάλη θερμοκρασία (-40 °C έως +85 °C) και αυτοματοποιημένη συναρμολόγηση SMT.

Ε: Ποιες ταχύτητες δεδομένων υποστηρίζει αυτή η σύνδεση;

Απάντηση: 10/100BASE-T (Fast Ethernet).

Ε: Είναι συμβατό αυτό το μέρος με την επαναροή;

Α: Ναι, έχει σχεδιαστεί για συναρμολόγηση SMT. Ακολουθήστε το παρεχόμενο προφίλ IR reflow και επικυρώστε με τον συναρμολογητή.

Ε: Σε ποιο εύρος θερμοκρασιών μπορεί να λειτουργήσει;

Α:-40 °C έως +85 °C(σύμφωνα με τις προδιαγραφές που παρέχονται).

Ε: Υπάρχουν διαθέσιμα μηχανικά σχέδια και αποτύπωμα;

Α: Ναι περιλαμβάνουν σύνδεσμο προς το επίσημο δελτίο δεδομένων/pdf στη σελίδα του προϊόντος και παρέχουν κατεβάσιμα αρχεία CAD STEP/2D, εάν υπάρχουν.
