Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,ROHS,Reach,ISO
Αριθμό μοντέλου: JXR1-0001NL
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 50/500/1000
Τιμή: Supportive & Competitive
Συσκευασία λεπτομέρειες: Δίσκος & Carton&Reel
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3000000/μήνα
Midcom PN: |
JXR1-0001NL |
Κατασκευασμένος στην Κίνα: |
Sm-LPJ6011CNL |
Οικογένεια: |
10/100Mbps |
Κατηγορία: |
Rj-45 με Magnetics |
Προσανατολισμός: |
Επάνω |
Δείγματα: |
3-5 ελεύθερος διαθέσιμος |
Midcom PN: |
JXR1-0001NL |
Κατασκευασμένος στην Κίνα: |
Sm-LPJ6011CNL |
Οικογένεια: |
10/100Mbps |
Κατηγορία: |
Rj-45 με Magnetics |
Προσανατολισμός: |
Επάνω |
Δείγματα: |
3-5 ελεύθερος διαθέσιμος |
|

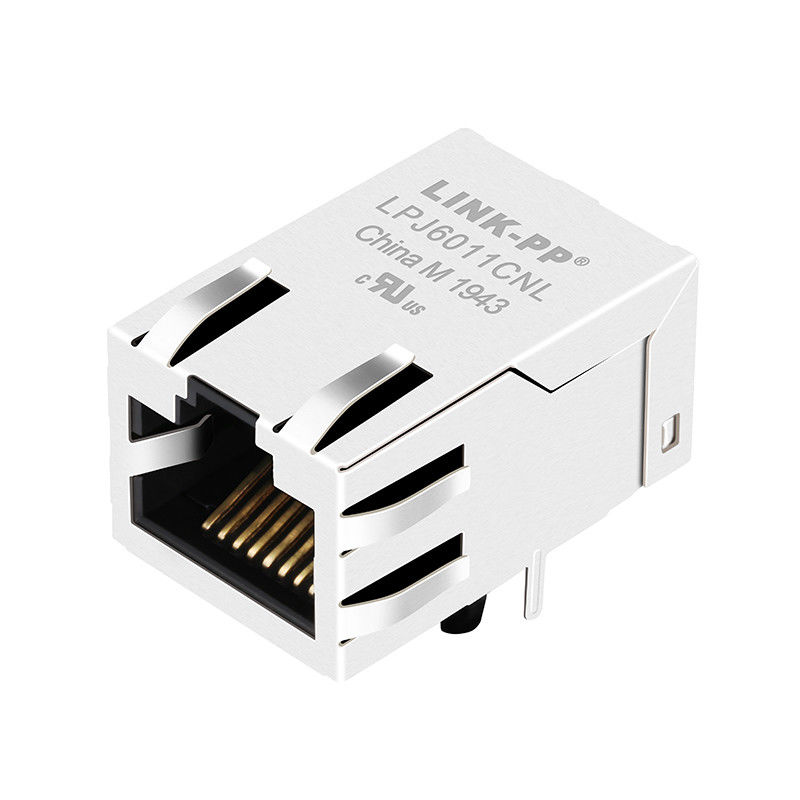

JXR1-0001NL PulseJack
|
||||||||||||||||||||||||||||||||
|
Αριθμός μερών εμπόρων
|
JXR1-0001NL
|
|
||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Κατασκευασμένος στην Κίνα
|
Sm-LPJ6011CNL
|
|||||||||||||||||||||||||||||||
|
Κατασκευαστής
|
Σύνδεση-PP Κίνα
|
|||||||||||||||||||||||||||||||
|
Περιγραφή
|
Rj-45 ενσωματωμένοι μετασχηματιστές
|
|||||||||||||||||||||||||||||||
|
Έγγραφα διαθέσιμα
|
PDF/3D/Step/IGS/Price/Cross
|
|||||||||||||||||||||||||||||||
|
Ποσότητα διαθέσιμη
|
2.000 PC ή 4 εβδομάδες
|
|||||||||||||||||||||||||||||||
1.TR: (100KHz, 0.1V)
TX=1CT: 1CT ±3% RX=1CT: 1CT ±3%P2.OCL: (προκατάληψη 100KHz, 100mV, 8mA, συνεχούς ρεύματος)
ΚΑΡΦΙΤΣΕΣ: (P1, P2), (P7, P8) =350UH Λ.
3.HIPOT:
ΚΑΡΦΙΤΣΕΣ (P1, P3, P2) (J1, J2) ΣΕ =1500VAC ΓΙΑ 60 ΔΕΥΤΕΡΌΛΕΠΤΑ
ΚΑΡΦΙΤΣΕΣ (P7, P6, P8) (J3, J6) ΣΕ =1500VAC ΓΙΑ 60 ΔΕΥΤΕΡΌΛΕΠΤΑ
4.INSERTION ΑΠΩΛΕΙΑ:
-1.0dB ΑΝΩΤΑΤΟ @ 0.3MHz σε 100MHz
5.RETURN ΑΠΩΛΕΙΑ:
-20dB ΕΛΑΧΙΣΤΟ @ 1MHz σε 10MHz
-16dB ΕΛΑΧΙΣΤΟ @ 10MHz σε 30MHz
-12dB ΕΛΑΧΙΣΤΟ @ 30MHz σε 60MHz
-10dB ΕΛΑΧΙΣΤΟ @ 60MHz σε 100MHz
6.CROSS ΣΥΖΗΤΗΣΗ:
-40dB ΕΛΑΧΙΣΤΟ @ 1MHz σε 30MHz
-35dB ΕΛΑΧΙΣΤΟ @ 30MHz σε 60MHz
-30dB ΕΛΑΧΙΣΤΟ @ 60MHz σε 100MHz
7.COMMON ΣΤΗΝ ΚΟΙΝΗ ΑΠΟΡΡΙΨΗ ΤΡΟΠΟΥ:
-30dB ΕΛΑΧΙΣΤΟ @ 1MHz σε 50MHz
-20dB ΕΛΑΧΙΣΤΟ @ 50MHz σε 150MHz
8.OPERATING ΘΕΡΜΟΚΡΑΣΙΑ: -40℃~+85℃.
ΣΗΜΕΙΩΣΕΙΣ:
1.Designed για να υποστηρίξει την εφαρμογή, όπως SOHO (ADSL
διαποδιαμορφωτής), LAN--μητρική κάρτα (LOM), πλήμνη και διακόπτες.
2.Meets IEEE 802,3 προδιαγραφή
3.Connector υλικά:
Στέγαση: Θερμοπλαστικό PBT+30%G.F UL94V-0
Επαφή: Βουδιστής ηερέας c5210r-EH Thickness=0.35mm φωσφόρων
Καρφίτσες: Ορείχαλκος c2680r-χ Thickness=0.35mm
Ασπίδα: SUS 201-1/2H Thickness=0.2mm
Επένδυση επαφών: Χρυσές 6 μικροΐντσες λ. Σε επαφή περιοχή.
θερμοκρασία ακρών ύλης συγκολλήσεως 4.Wave: 265℃ Max
Χρόνος θερμοκρασίας ακρών ύλης συγκολλήσεως κυμάτων: 5 SEC Max
