Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO

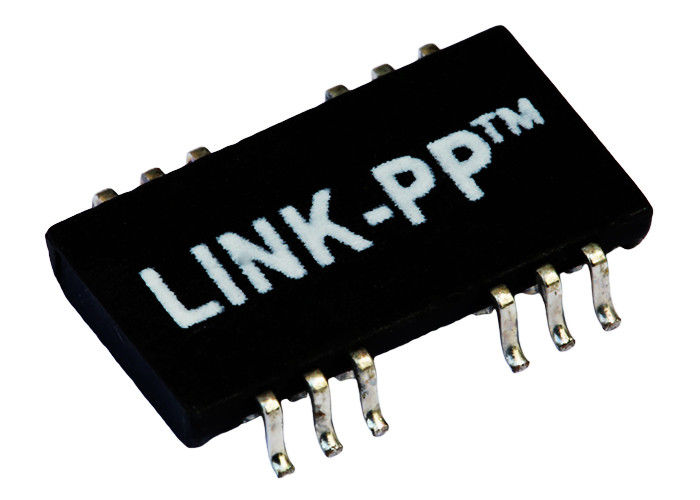

Αριθμό μοντέλου: NS0013B LF
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$3.2
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
PN: |
NS0013B LF |
Bothhand: |
NS0013B LF |
Made in China: |
ΣΎΝΔΕΣΗ-PP LP41604ANL |
Εφαρμογές: |
100/1000 βάση-τ |
Οικογένεια: |
Μετασχηματιστής Power+ του τοπικού LAN |
Μοντάρισμα: |
SMT |
Disponibili Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
PN: |
NS0013B LF |
Bothhand: |
NS0013B LF |
Made in China: |
ΣΎΝΔΕΣΗ-PP LP41604ANL |
Εφαρμογές: |
100/1000 βάση-τ |
Οικογένεια: |
Μετασχηματιστής Power+ του τοπικού LAN |
Μοντάρισμα: |
SMT |
Disponibili Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
NS0013B LF = LP41604ANL | ||||||||||||||||||||||||||||||||
| Αριθμός μερών εμπόρων | NS0013B LF Bothhand |
| ||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Κατασκευαστής | Σύνδεση-PP | |||||||||||||||||||||||||||||||
| Κατασκευασμένος στην Κίνα | LP41604ANL #link-PP | |||||||||||||||||||||||||||||||
| Έγγραφα | PDF/IGS/STEP/Cross/Price/Compatible | |||||||||||||||||||||||||||||||
| Περιγραφή | Δύναμη Magnetics Gigabit άνω των Ethernet+ | |||||||||||||||||||||||||||||||
| Αμόλυβδη θέση/θέση RoHS | Αμόλυβδος/RoHS υποχωρητικοί | |||||||||||||||||||||||||||||||
| Ποσότητα διαθέσιμη | 2.000 PC/ή 5 εβδομάδες | |||||||||||||||||||||||||||||||
Σύνδεση-PP κατασκευασμένος στην Κίνα, κατάλογος μαζικής παραγωγής εργοστασίων:
| NS0013B LF | 74990112121 | 13F-64YGD2PLNW2NL | HFJ11-1G02E-L12V3RL |
| 99751813-01 | 74990112121 | XFATM2GA-CLGY1-2MS | XFATM6CB-CLYG1-4MS |
| JX0011D21BNL | J00-0045NL | Mtj-88tx1-fsz-PG-d1lh-M7 | MIC24013-5104T-LF3 |
| RJLD260TC1 | LP41604ANL | HFJ11-E2450E-L12RL | NS0013B LF |
| Rjld-260TC1 | J1B1211CFD | XFATM2E-Clxu1-4MS | HFJ11-1G02E-L12V3RL |
| NS0013B LF | 6605814-2 | MIC24013-5104T-LF3 | LP41604ANL |
| JXR0-0015NL | Rjlbc-060TC1 | HFJ11-1G02E-L12V3RL | XFO656P-CLxu1-4MS |
| 13F-64HND2NL | HY911105AE | NS0013B LF | 24F-2011EGYD2SNWXNL |
| Hfj11-e2450e-RL | LP41604ANL | HFJ11-E2450E-L11RL | NS0013B LF |
| Sjtab-40lb02-λ | Rjlb-001TC1 | 13F-64GYDPNS2NL | XFAMT6SA-CLGY1-4MS |
| TG111-HPE3NZRL | NS0013B LF | HFJ11-1G02E-L12V3RL | 24G-66JGYDPLZ2NL |
| 74990112121 | 74990112121 | TG111-HPE3NZRL | HFJ11-1G02E-L12V3RL |
NS0013B LF ΗΛΕΚΤΡΙΚΌ SPECFICATIONS: @25℃
1.Turn αναλογία (3%):
TX=1CT: 1CT RX=1CT: 1CT
2.Inductance OCL:
350uH ΕΛΑΧΙΣΤΟ @ 100KHz 0.1V
3.Insertion απώλεια:
-1.1dB ΑΝΩΤΑΤΟ @ 1-100MHz
4.Return απώλεια:
-16dB ΕΛΑΧΙΣΤΟ @ 1-30MHz
-12dB ΕΛΑΧΙΣΤΟ @ 30-60MHz
-10dB ΕΛΑΧΙΣΤΟ @ 60-100MHz
5.Cross συζήτηση:
-40dB ΕΛΑΧΙΣΤΟ @ 1-30MHz
-35dB ΕΛΑΧΙΣΤΟ @ 30-60MHz
-30dB ΕΛΑΧΙΣΤΟ @ 60-100MHz
6.Common απόρριψη τρόπου:
-30dB ΕΛΑΧΙΣΤΟ @ 1-50MHz
-20dB ΕΛΑΧΙΣΤΟ @ 50-150MHz
7.Hipot δοκιμή: 1500Vrms
8.Operating σειρά θερμοκρασίας: -40℃ σε +85℃.
A.Designed για να υποστηρίξουν την εφαρμογή, όπως SOHO (ADSL διαποδιαμορφωτές),
LAN--μητρική κάρτα (LOM), πλήμνη και διακόπτες.
B.Meets IEEE 802,3 προδιαγραφή.
C.Maximum η θερμοκρασία επανακυκλοφορίας είναι 260℃, 10s, 3 φορές.
