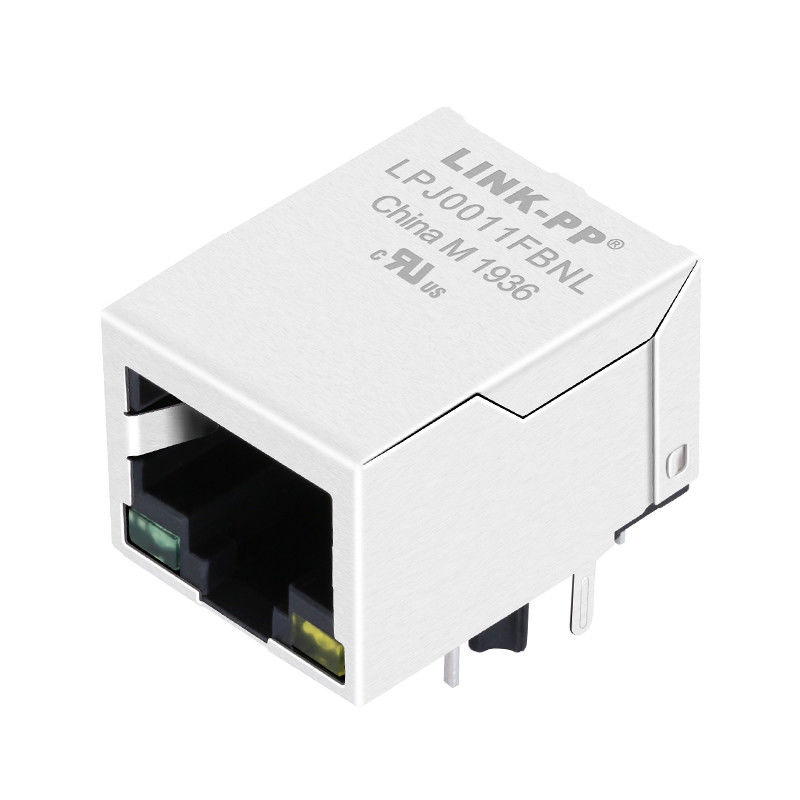

HR911105A HanRun RJ45 Συνδέτης 8P8C 10/100BT Γυναίκα Jack Microduino Port

Μηχανικές και Ηλεκτρικές Προδιαγραφές του HANRUN​ HR911105A

Φύλλο Δεδομένων HANRUN HR911105A

Εγκατάσταση και Συντήρηση για HR911105A RJ45 Magjacks

1. Στήριξη: Εισάγετε τον σύνδεσμο στις οπές στήριξης στην PCB και κολλήστε όλες τις ακίδες για να εξασφαλίσετε σταθερή σύνδεση.
2. Γείωση: Εξασφαλίστε σωστή γείωση μέσω των μεταλλικών γλωσσών θωράκισης για να ελαχιστοποιήσετε το EMI και να διατηρήσετε την ποιότητα του σήματος.
3. Καθαρισμός: Αποφύγετε την έκθεση σε υπολείμματα ροής ή υγρασία. Χρησιμοποιήστε ισοπροπυλική αλκοόλη για καθαρισμό μετά τη συγκόλληση.
4. Επιθεώρηση: Επαληθεύστε τις κολλήσεις και τη λειτουργικότητα των LED πριν την ενσωμάτωση στο σύστημα.

Συχνές Ερωτήσεις Σχετικά με το HR911105A RJ45

1. Για τι χρησιμοποιείται ο σύνδεσμος HANRUN HR911105A;

Το HR911105A είναι ένας μονοθυριδικός σύνδεσμος RJ45 με ενσωματωμένα μαγνητικά, σχεδιασμένος για εφαρμογές Ethernet 10/100Base-T. Χρησιμοποιείται ευρέως σε ενσωματωμένα συστήματα, κάρτες δικτυακής διεπαφής (NICs), δρομολογητές, μεταγωγείς και βιομηχανικούς ελεγκτές για να παρέχει αξιόπιστη συνδεσιμότητα Ethernet και ηλεκτρική απομόνωση.

2. Ποια είναι τα κύρια χαρακτηριστικά του HR911105A σε σύγκριση με τους τυπικούς υποδοχείς RJ45;

Σε αντίθεση με τους τυπικούς συνδέσμους RJ45, το HR911105A περιλαμβάνει:

• Ενσωματωμένα μαγνητικά για σύζευξη σήματος και καταστολή EMI
• Τάση απομόνωσης 1500 Vrms μεταξύ PHY και πλευράς καλωδίου
• Διπλές ενδείξεις LED (Σύνδεση/Δραστηριότητα)
• Ενσωματωμένη θωράκιση για μείωση θορύβου Η ενσωμάτωση μειώνει τον αριθμό των εξαρτημάτων και απλοποιεί τη διάταξη της PCB, καθιστώντας το ιδανικό για συμπαγείς μονάδες Ethernet.

3. Ποια είναι η βαθμολογία ηλεκτρικής απομόνωσης του HR911105A;

Ο σύνδεσμος παρέχει ελάχιστη τάση απομόνωσης 1500 Vrms μεταξύ της πλευράς του καλωδίου και του εσωτερικού κυκλώματος μετασχηματιστή, πληρώντας τα πρότυπα ασφάλειας και EMC Ethernet IEEE 802.3.

4. Ποιες είναι οι μηχανικές διαστάσεις του HR911105A;

Κατά προσέγγιση διαστάσεις:

• Μήκος: 21,30 mm
• Πλάτος: 16,04 mm
• Ύψος: 13,50 mm
• Τύπος Στήριξης: Μέσω οπής (πλευρική είσοδος)

5. Πώς μπορώ να διασφαλίσω σωστή γείωση και καταστολή EMI κατά τη χρήση του HR911105A;

Για να επιτύχετε βέλτιστη απόδοση EMI:

• Συνδέστε τις μεταλλικές γλωσσες θωράκισης στη γείωση του πλαισίου.
• Εξασφαλίστε ένα σταθερό επίπεδο γείωσης κάτω από την περιοχή του συνδέσμου.
• Διατηρήστε τις ιχνηλατήσεις σημάτων υψηλής ταχύτητας σύντομες και ελεγχόμενης σύνθετης αντίστασης.
• Χρησιμοποιήστε κατάλληλους πυκνωτές γείωσης πλαισίου (π.χ., 1000 pF) εάν χρειάζεται.

6. Είναι το HR911105A συμβατό με RoHS;

Ναι, το HR911105A είναι συμβατό με RoHS και κατασκευάζεται με υλικά χωρίς μόλυβδο, κατάλληλο για περιβαλλοντικά φιλικές διαδικασίες παραγωγής.
