Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO

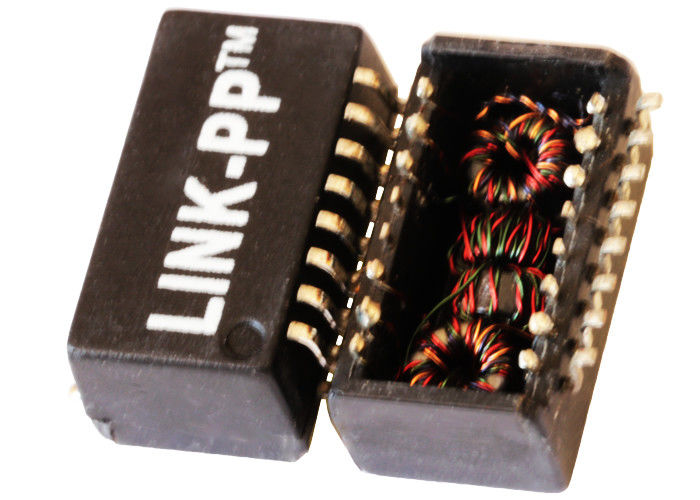

Αριθμό μοντέλου: XF68066B
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$3.2
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
Προδιαγραφή: |
XF68066B |
Τύπος: |
Μετασχηματιστής Ethernet Rj45 |
Αναλογία στροφής: |
1:1 |
εφαρμογή: |
Τοπικό LAN Ethernet (μη σημείο εισόδου) |
Τοποθετώντας τύπος: |
SMT |
ΣΎΝΔΕΣΗ-PP P/N: |
LP21646ANL |
θερμοκρασία: |
-40℃ σε +85℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
Προδιαγραφή: |
XF68066B |
Τύπος: |
Μετασχηματιστής Ethernet Rj45 |
Αναλογία στροφής: |
1:1 |
εφαρμογή: |
Τοπικό LAN Ethernet (μη σημείο εισόδου) |
Τοποθετώντας τύπος: |
SMT |
ΣΎΝΔΕΣΗ-PP P/N: |
LP21646ANL |
θερμοκρασία: |
-40℃ σε +85℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
| XF68066B | Tla-6t214alf-τ | 13F-33ANL | Μάζα PN. LP41606NL |
Ηλεκτρικές προδιαγραφές @25℃
1.Turns αναλογία
(1-3): (16-14) = 1CT: 1CT
(6-8): (11-9) = 1CT: 1.414CT
2.OCL:
Καρφίτσες 1-3 160uH ελάχιστο @ 100KHz 50mV
Καρφίτσες 6-8 120uH ελάχιστο @ 100KHz 50mV
3.Insertion απώλεια:
1-10MHz: -1.5dB MAX
4.Attenuation:
TX: 20MHz: - 7dB λ.
25MHz: - 19dB λ.
30MHz: - 32dB λ.
40MHz: - 35dB λ.
RX: 20MHz: - 6dB λ.
25MHz: - 14dB λ.
30MHz: - 20dB λ.
40MHz: - 31dB λ.
5.Return απώλεια:
5-10MHz: - 15dB λ.
6.Crosstalk:
1-10MHz: - 30dB λ.
7.Common απόρριψη τρόπου:
30-100MHz: - 30dB λ.
8.Hipot: 1500VAC
9.Operating θερμοκρασία: -40℃~+85℃.
ΣΗΜΕΙΩΣΕΙΣ:
1.For κάρτες προσαρμοστών, Maus, πλήμνες, και εφαρμογές μητρικών καρτών
2.Designed για να συναντήσει ή να υπερβεί IEEE802.3, 10 προδιαγραφές βάση-τ
3.Available με τις κοινές εμφράξεις τρόπου για την καταστολή της EMI
το μέρος 4.For RoHS προσθέτει το επίθημα NL
5.RoHS εκτίμηση 245℃ ύλης συγκολλήσεως «NL» μέγιστη.
| XF68066B 10 χαμηλής διέλευσης φίλτρο ενοτήτων LP21646ANL μετασχηματιστών βάση-TX | |||
|---|---|---|---|
| XF68066B | Tla-6T214ALF | TG110-S460NXRL | TD37-1205ALF |
| TG74-4406NCRL | TG42-1505NZRL | TG110-S465NXRL | TD38-1505ALF |
| TG75-4406NCRL | XF68066B | TG110-S422NXRL | XF68066B |
| TG92-4006NCRL | TG63-S002NZRL | TG110-S423NXRL | TD71-1205ALF |
| TD01-1006L1RL | TG73-1505NZRL | LP41606NL | LP41606NL |
| TG01-1006N2RL | TG74-1505NZRL | TG110-S453NXRL | TG02-1205NSRL |
| TD54-1006L1RL | XF68066B | Tla-6T214ALF | TG04-1205NSRL |
| XF68066B | TG91-1505NZRL | TG110-S463NXRL | Tla-6t214alf-τ |
| TD55-1406L1RL | TG05-1205NXRL | TG110-RP04NV6RL | TG10-1205NSRL |
| TG55-1406N2RL | TG28-1205NXRL | TG110-RP16NV6RL | TG15-1205NSRL |
| TD83-2006L1RL | Tla-6T214ALF | TG111-RPE41NV6RL | TG23-1505NSRL |
| Tla-6T214ALF | TG39-1205NXRL | XF68066B | TG37-1205NSRL |
| TG44-1406NXRL | Tgsp-S024NXRL | TG1G-RPE33NV6LF | TG38-1205NSRL |
| XF68066B | TG23-1505NXRL | TG111-HP3NV6LF | TG42-1205NSRL |
| TG46-1406NXRL | Tla-6t214alf-τ | TG110-RPE17NV6RL | Tla-6t214alf-τ |
| TG57-1006NXRL | TG29-1505NXRL | TG110-RP08NVRL | TG71-1205NSRL |
| TG58-1006NXRL | TG34-1505NXRL | TG110-RP13NVRL | TG08-1205N1L |
