Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: H1602PR
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$3.2
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
PN: |
H1602PR |
Τύπος μετασχηματιστών: |
Διεπαφή απομόνωσης και στοιχείων |
Αναλογία στροφών: |
1CT: 1CT |
Μέγεθος/διάσταση: |
14mm Λ x7.8mm W |
Hipot: |
1500V |
Μαζική παραγωγή: |
LP41604ANL |
PN: |
H1602PR |
Τύπος μετασχηματιστών: |
Διεπαφή απομόνωσης και στοιχείων |
Αναλογία στροφών: |
1CT: 1CT |
Μέγεθος/διάσταση: |
14mm Λ x7.8mm W |
Hipot: |
1500V |
Μαζική παραγωγή: |
LP41604ANL |
|

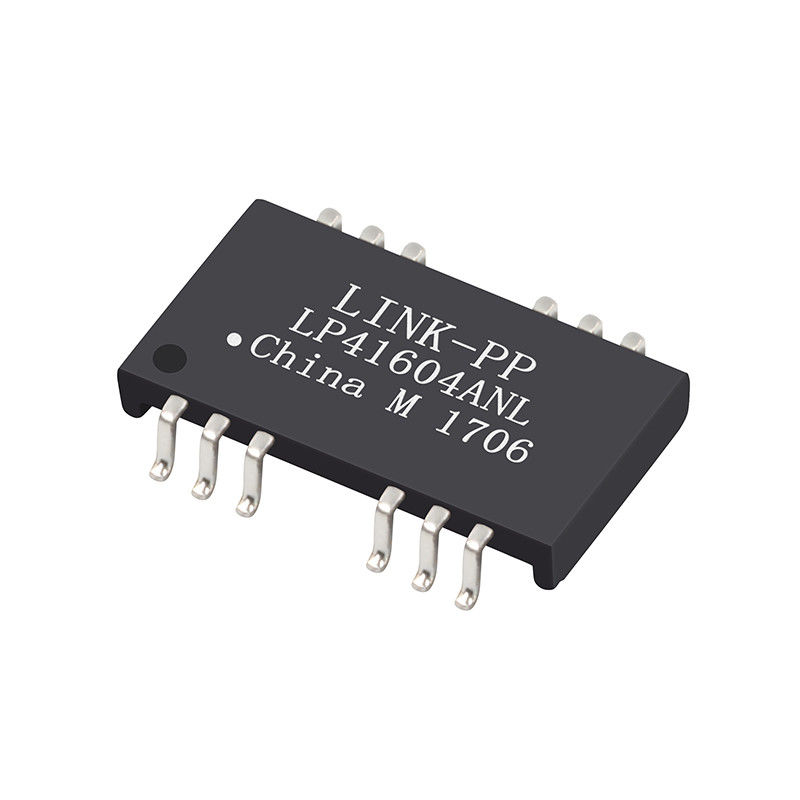

H1602PR |
Διαγώνιο LP41604ANL |
10/100B |
Δελτίο/τιμή/Specification/3D |
Χαρακτηριστικό γνώρισμα
H1602PR μαγνητικά σχέδια για να υποστηρίξει κάθε PHY. LP41604ANL
Συμμορφώνεται με IEEE 802,3 τα πρότυπα συμπεριλαμβανομένου 350 του uH ελάχιστο OCL με 8mA προκατειλημμένο.
Συμμορφωθείτε με το απαίτηση-ολόκληρο Cd αριθμού μερών RoHS, κανένα Hg,
Κανένα Cr6+, κανένα PBB και PBDE και κανένα PB στις εξωτερικές καρφίτσες.
Ηλεκτρικές προδιαγραφές @ 25°C
1.Turn αναλογία (%%P3%):
TX=1CT: 1CT RX=1CT: 1CT
2.Inductance OCL:
350uH ΕΛΑΧΙΣΤΟ @ 100KHz 0.1V
3.Insertion απώλεια:
-1.1dB ΑΝΩΤΑΤΟ @ 1-100MHz
4.Return απώλεια:
-16dB ΕΛΑΧΙΣΤΟ @ 1-30MHz
-12dB ΕΛΑΧΙΣΤΟ @ 30-60MHz
-10dB ΕΛΑΧΙΣΤΟ @ 60-100MHz
5.Cross συζήτηση:
-40dB ΕΛΑΧΙΣΤΟ @ 1-30MHz
-35dB ΕΛΑΧΙΣΤΟ @ 30-60MHz
-30dB ΕΛΑΧΙΣΤΟ @ 60-100MHz
6.Common απόρριψη τρόπου:
-30dB ΕΛΑΧΙΣΤΟ @ 1-50MHz
-20dB ΕΛΑΧΙΣΤΟ @ 50-150MHz
7.Hipot δοκιμή: 1500Vrms
8.Operating σειρά θερμοκρασίας: -40℃ σε +85℃.
| Συμβατό σύστημα μετασχηματιστών LP41604ANL 10/100B PHY σφυγμού H1602PR Ethernet | |||
|---|---|---|---|
| H4P041NX ΕΑΝ | C855-2B4R-54 | H4P041NX ΕΑΝ | LP41604ANL |
| HX1225FNL | H1602PR | H4P041NX ΕΑΝ | H4P041NX ΕΑΝ |
| 0826-1x4t-43-φ | 0810-2h6r-28-φ | 0811-2x4r-28-φ | 0854-2x8r-gk-φ |
| HX2326NL | 20PT1024X ΕΑΝ | H4P041NX ΕΑΝ | 0895-2x6r-GK |
| H1602PR | H4P041NX ΕΑΝ | S560-6600-gg | 12PS6121C ΕΑΝ |
| 7490101120 | TGS110-MT1NCRL | H4P041NX ΕΑΝ | S553-6500-44 |
| H1602PR | S553-6500-E2 | H1602PR | H4P041NX ΕΑΝ |
| S553-1084-11 | LP41654ANL | S560-6600-GM | S553-6500-55 |
| TGS110-MT1NCRL | S553-6500-E4 | S560-6600-GV | HN4264VG |
| LP41654ANL | H4P041NX ΕΑΝ | 12PS6121C ΕΑΝ | LP41604ANL |
ΣΗΜΕΙΩΣΕΙΣ:
1.Designed για να υποστηρίξει την εφαρμογή, όπως SOHO (ADSLmodems), η LAN--μητρική κάρτα (LOM), η πλήμνη και Διακόπτες.
2.Meets IEEE 802,3 προδιαγραφή.
3.Maximum η θερμοκρασία επανακυκλοφορίας είναι 260℃, 10s, 3 φορές.
