Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: H4P041NX-LF
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 13/573/2288pcs
Τιμή: $0.06-$1.2
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Σε αποθεματικό πλοίο εντός 3 ημερών
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
P/n: |
H4P041NX LF |
Τύπος μετασχηματιστή: |
Μετασχηματιστής Dip Lan |
Αναλογία στροφών: |
1ΚΤ: 1ΚΤ |
Διάσταση: |
37.8mm L x 10.5mm W x 7.8mm h |
hipot: |
1500Vrms |
Μαζική παραγωγή: |
LP40453PNL |
Rohs: |
Ναί |
Λιμάνι: |
4 |
P/n: |
H4P041NX LF |
Τύπος μετασχηματιστή: |
Μετασχηματιστής Dip Lan |
Αναλογία στροφών: |
1ΚΤ: 1ΚΤ |
Διάσταση: |
37.8mm L x 10.5mm W x 7.8mm h |
hipot: |
1500Vrms |
Μαζική παραγωγή: |
LP40453PNL |
Rohs: |
Ναί |
Λιμάνι: |
4 |
|
Αμφίδρομα H4P041NX LF |
Πέρα από το LP40453PNL |
HN4264VG |
Επισκόπηση/Πρόσθετα/Προδιαγραφές/3D |

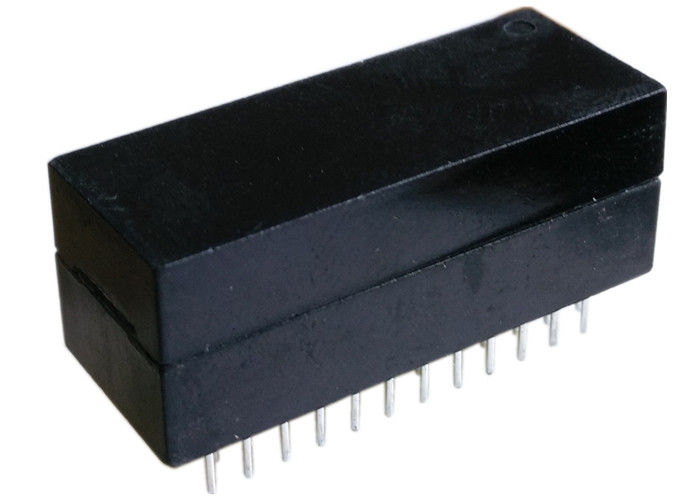

ΗH4P041NX LFείναιτετραπορικός μαγνητικός μετασχηματιστής LAN 10/100Base-TXΗ συσκευή είναι σχεδιασμένη για να παρέχει εξαιρετική ακεραιότητα σήματος, καταστολή EMI και συμβατότητα PHY.Πρότυπα IEEE 802.3και χαρακτηρίζεται από350 μH ελάχιστο OCL με 8 mA παραμερισμόΟ μετασχηματιστής αυτός είναι ιδανικός για εξοπλισμό δικτύωσης Ethernet όπως διακόπτες, κόμβους, δρομολογητές και ενσωματωμένα συστήματα LAN.
| Παράμετρος | Αξία |
|---|---|
| Αριθμός τμήματος | H4P041NX LF |
| Αναλογία περιστροφών (±5%) | TX 1CT:1CT, RX 1CT:1CT |
| OCL (μH Min) | 350 @100KHz, 0,1V, 8 mA DC παραμερισμός |
| Απώλεια εισαγωγής (dB Max) | -1,2 @ 1 ∆100 MHz |
| Υψηλή Θάλασσα (Vrms) | 1500 |
| Απώλεια επιστροφής (dB Min) | -15 (30 MHz), -13 (50 MHz), -15 (80 MHz) |
| Διασταυρούμενη ακοή (dB Min) | -35 (3060 MHz), -30 (60100 MHz) |
| CMR (dB Min) | -30 (1 ∆30 MHz), -25 (30 ∆60 MHz), -20 (60 ∆125 MHz) |
| Μονάδα τετραπλής θύρας H4P041NX LF 10/100Base-TX Lan Magnetic σε όλους τους PHY | |||
|---|---|---|---|
| H4P041NX LF | C855-2B4R-54 | H4P041NX LF | 0879-2C6R-54 |
| HX1225FNL | H4P041NX LF | H4P041NX LF | H4P041NX LF |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| HX2326NL | 20PT1024X LF | H4P041NX LF | 0895-2X6R-GK |
| 13F-2010CNL | H4P041NX LF | S560-6600-GG | HN4264VG |
| 7490101120 | H2001DG | H4P041NX LF | S553-6500-44 |
| H2001DG | S553-6500-E2 | HN4264VG | H4P041NX LF |
| S553-1084-11 | LP41654ANL | S560-6600-GM | S553-6500-55 |
| HN4264VG | S553-6500-E4 | S560-6600-GV | HN4264VG |
| LP41654ANL | H4P041NX LF | H2001DG | 7490101120 |
1. Ακολουθεί όλα τα πρότυπα IEEE, συμπεριλαμβανομένων των 350uH OCL με 8mA παραμερισμό
2Συμμετρικά κανάλια TX και RX για δυνατότητα αυτόματου MDI/MDIX
3Για τα μέρη που συμμορφώνονται με το RoHS, προσθέστε το προσάρτημα NL
4. RoHS "NL" μέγιστος βαθμός συγκόλλησης 235°C.
