Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO

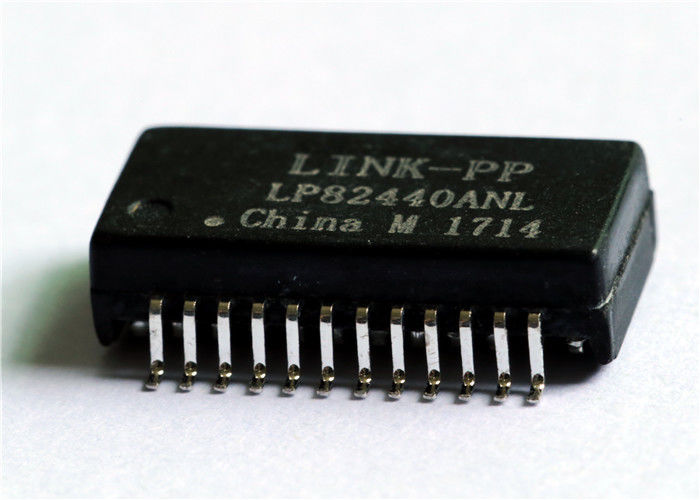

Αριθμό μοντέλου: GST5009 LF
Έγγραφο: LP82440ANL.pdf
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$0.5
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
Spec: |
GST5009 ΕΤΧ |
Υποκατάστατο: |
LP82440ANL |
Αναλογία στροφών: |
1ΚΤ: 1ΚΤ |
Μέγεθος / Διάσταση: |
15,10mm L x 7,10mm W |
Hipot: |
1500V |
Δείγματα: |
Δωρεάν διαθέσιμο |
Πακέτο: |
24-Pin SOP / SMD |
Εύρος θερμοκρασίας λειτουργίας: |
0 ℃ έως +70 ℃ |
Ρεύμα: |
350mA |
Χωρίς ROHS & αλογόνο: |
ΝΑΙ |
Spec: |
GST5009 ΕΤΧ |
Υποκατάστατο: |
LP82440ANL |
Αναλογία στροφών: |
1ΚΤ: 1ΚΤ |
Μέγεθος / Διάσταση: |
15,10mm L x 7,10mm W |
Hipot: |
1500V |
Δείγματα: |
Δωρεάν διαθέσιμο |
Πακέτο: |
24-Pin SOP / SMD |
Εύρος θερμοκρασίας λειτουργίας: |
0 ℃ έως +70 ℃ |
Ρεύμα: |
350mA |
Χωρίς ROHS & αλογόνο: |
ΝΑΙ |
| Παράμετρος | Προσδιορισμός | Μηχανική Σημασία |
|---|---|---|
| Ταχύτητα Ethernet | 100/1000 BASE-T (Gigabit) | Πλήρης αμφίδρομη συμμόρφωση ανά IEEE 802.3af και ANSI X3.263 |
| Συμβατότητα PoE | IEEE 802.3af (Ρεύμα 350 mA) | Αποκλειστικές κεντρικές βρύσες στην πλευρά της γραμμής (MCT1–MCT4) για έγχυση ισχύος DC |
| Ύψος συσκευασίας | 4,00 mm [0,157 ίντσες] (Εξαιρετικά χαμηλό προφίλ) | Τέλεια εφαρμογή για διακομιστές blade 1U, λεπτούς δρομολογητές και θυγατρικές κάρτες PCIe |
| Πακέτο / Pinout | Επιφανειακή βάση SOP 24 ακίδων (SMD) | Τυπικό βήμα καρφίτσας 1,00 mm για αυτοματοποιημένη επιλογή SMT υψηλής απόδοσης |
| Αναλογία στροφών | 1CT : 1CT (±5%)(και τα 4 ζεύγη) | Συμμετρική τοπολογία συμβατή με PHYs λειτουργίας τάσης & ρεύματος |
| Επαγωγή (OCL) | 350 μΗ Ελάχ.(@ 100 kHz, 0,1 V, 8 mA DC) | Υψηλή αντίσταση κορεσμού υπό συνεχές μη ισορροπημένο ρεύμα συνεχούς ρεύματος |
| Απώλεια εισαγωγής | -1,0 dB Μέγ. (1 ~ 100 MHz) | Εξαιρετική απόδοση μετάδοσης με ελάχιστη εξασθένηση του σήματος |
| Απώλεια επιστροφής (100 Ω) | -18,0 dB Ελάχ. (1 ~ 30 MHz) | Υπερβαίνει τα βιομηχανικά πρότυπα για την ελαχιστοποίηση των ανακλάσεων υψηλής συχνότητας |
| Cross Talk Attenuation | -45 dB Ελάχ. (@ 30 MHz) | Ανώτερη απομόνωση από κανάλι σε κανάλι που αποτρέπει τη διασταυρούμενη σύζευξη πακέτων |
| Hi-Pot Isolation | 1500 Vrms Ελάχιστο | Πιστοποιημένο γαλβανικό πυρίτιο πυρήνα προστασίας ορίων από μεταβατικά καλώδια |
| Παράμετρος | Συνθήκη δοκιμής | Όριο προδιαγραφών |
|---|---|---|
| Αναλογία στροφών (TX & RX) | 100 kHz, 0,1 V | 1CT : 1CT (±5%) |
| Ανοιχτό κύκλωμα αυτεπαγωγής (OCL) | 100 kHz, 0,1 V, 8 mA DC Bias | 350 µH Ελάχιστο |
| Τρέχουσα ικανότητα | Συνεχές ρεύμα από την πλευρά της γραμμής | 350 mA (IEEE 802.3af PoE) |
| Απώλεια εισαγωγής | 1 ~ 100 MHz | -1,0 dB Μέγιστο |
| Απώλεια επιστροφής (100 Ω φορτίο) | 1 ~ 30 MHz | -18,0 dB Ελάχιστο |
| Απώλεια επιστροφής (100 Ω φορτίο) | 40 MHz | -14,4 dB Ελάχιστο |
| Απώλεια επιστροφής (100 Ω φορτίο) | 50 MHz | -13,1 dB Ελάχιστο |
| Απώλεια επιστροφής (100 Ω φορτίο) | 60 ~ 80 MHz | -12,0 dB Ελάχιστο |
| Απώλεια επιστροφής (100 Ω φορτίο) | 100 MHz | -10,0 dB Ελάχιστο |
| Cross Talk Attenuation | 30 MHz | -45,0 dB Ελάχιστο |
| Cross Talk Attenuation | 60 MHz | -40,0 dB Ελάχιστο |
| Cross Talk Attenuation | 100 MHz | -35,0 dB Ελάχιστο |
| Διαφορά σε κοινή λειτουργία (DCMR) | 30 MHz | -40,0 dB Ελάχιστο |
| Διαφορά σε κοινή λειτουργία (DCMR) | 60 MHz | -35,0 dB Ελάχιστο |
| Διαφορά σε κοινή λειτουργία (DCMR) | 100 MHz | -30,0 dB Ελάχιστο |
| Διηλεκτρικό Hi-Pot (απομόνωση) | 60 δευτερόλεπτα (πρωτογενές έως δευτερεύον) | Ελάχιστο 1500 Vrms |
| Εύρος θερμοκρασίας λειτουργίας | Περιβάλλων | 0°C έως +70°C |
| Εύρος θερμοκρασίας αποθήκευσης | Μη λειτουργικό | -25°C έως +85°C |
| Παράμετρος | Προσδιορισμός |
|---|---|
| Διαστάσεις σώματος | 15,10 mm [0,594 in] × 7,10 mm [0,280 in] |
| Συνολικό εξωτερικό εύρος | 10,00 χλστ. [0,394 ίντσες] |
| Ύψος ενότητας | 4,00 mm [0,157 in] Μέγ. |
| Pin Pitch | 1,00 χλστ. [0,039 ίντσες] |
| Άνοιγμα σε 12 καρφίτσες | 11,00 χλστ. [0,433 ίντσες] |
| Συνεπίπεδη | ≤0,10 mm [0,004 in] |
| Προτεινόμενο μοτίβο γης συγκόλλησης PCB — Πλάτος μαξιλαριού | 0,60 χλστ. [0,024 ίντσες] |
| Προτεινόμενο μοτίβο γης συγκόλλησης PCB — Μήκος μαξιλαριού | 1,35 χλστ. [0,053 ίντσες] |
| Απόσταση εσωτερικής σειράς μαξιλαριού | 8,00 χλστ. [0,315 ίντσες] |
| Άνοιγμα γραμμής εξωτερικού μαξιλαριού | 10,70 χλστ. [0,421 ίντσες] |
Απάντηση: Ναι. Το GST5009 LF είναι πλήρως συμβατό με τα πρότυπα IEEE 802.3af, υποστηρίζοντας έως και 350 mA συνεχές ισορροπημένο ρεύμα DC μέσω αποκλειστικών κεντρικών κρουνών (Pins 15, 18, 21 και 24). Είναι σχεδιασμένο για συσκευές με τροφοδοσία PoE (PD) και εξοπλισμό προμήθειας ενέργειας (PSE) που λειτουργούν έως και 15,4 W.
Απάντηση: Οι άμεσες αντικαταστάσεις 100% pin-for-pin drop-in περιλαμβάνουν το LINK-PP LP82440ANL (το οποίο προσφέρει αναβαθμισμένο εύρος βιομηχανικών θερμοκρασιών -40°C έως +85°C), Pulse Electronics H5008NL / HX5008NL και Würth Elektronik το κοινόχρηστο όργανο OP0, OP0, OP0, OP0, All-pin. Ύψος 4,0 mm και αναλογία στροφών 1CT:1CT.
Απάντηση: Οι τυπικοί ενσωματωμένοι σύνδεσμοι RJ45 (Magjacks) απαιτούν κατακόρυφο χώρο 13,5 mm έως 16 mm. Το ύψος 4,00 mm του GST5009 LF επιτρέπει στους μηχανικούς υλικού δικτύου να τοποθετούν μαγνητικά Gigabit Ethernet υψηλής πυκνότητας σε συμπαγή rack τηλεπικοινωνιών 1U, κάρτες PCIe χαμηλού προφίλ και εξαιρετικά λεπτά ενσωματωμένα περιβλήματα IoT.
