Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: G2401CG
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$3.2
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
PN.1: |
G2401CG |
Τύπος μετασχηματιστών: |
Διεπαφή απομόνωσης και στοιχείων |
Αναλογία στροφών: |
1CT: 1CT |
Μέγεθος/διάσταση: |
15.1mm Λ Χ 10mm W |
Hipot: |
1500V |
Μαζική παραγωγή: |
LP82440ANL |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
PN.1: |
G2401CG |
Τύπος μετασχηματιστών: |
Διεπαφή απομόνωσης και στοιχείων |
Αναλογία στροφών: |
1CT: 1CT |
Μέγεθος/διάσταση: |
15.1mm Λ Χ 10mm W |
Hipot: |
1500V |
Μαζική παραγωγή: |
LP82440ANL |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
|
Mentech G2401CG |
Δελτίο/τιμή/Specification/3D |
Gigabit Μετασχηματιστής |

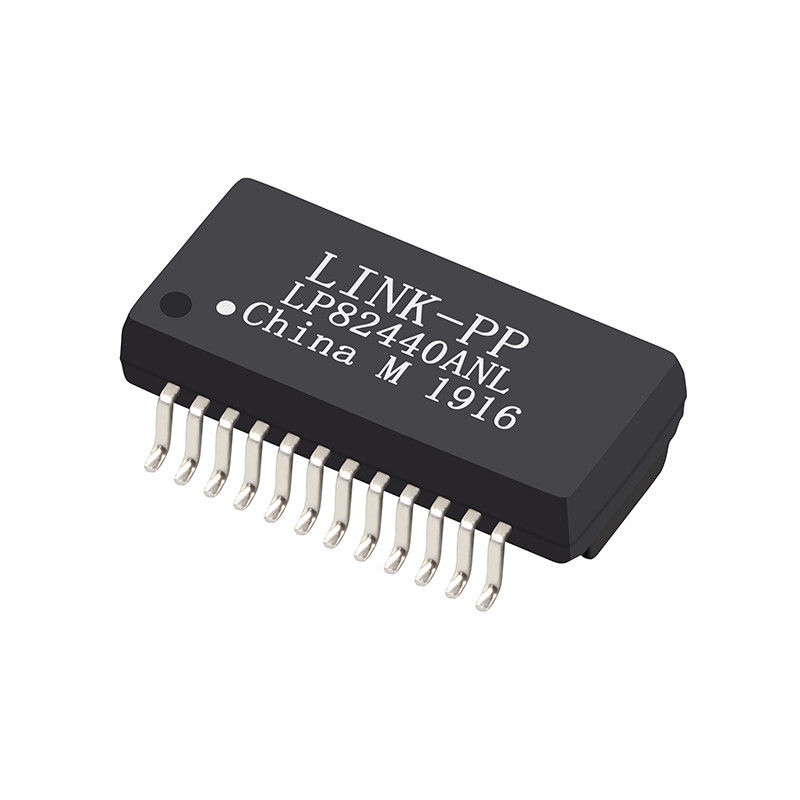

Διαγώνιο LP82440ANL |
Ηλεκτρικές προδιαγραφές @ 25°C
Αυτεπαγωγή OCL: 350uH ελάχιστη @ ΣΥΝΕΧΉΣ ΠΡΟΚΑΤΆΛΗΨΗ 100KHz 0.2V 8mA,
350mA τρέχουσα ικανότητα
Αυτεπαγωγή διαρροής: 0.50uH ανώτατο @ 100KHz 0.2V
Ικανότητα Interwinding: 25PF ΤΥΠΟΣ @ 100KHz 0.2V
ΣΥΝΕΧΗΣ αντίσταση: 0.9Ω Max
Αναλογία στροφής: 1CT: 1CT±5%
Πολικότητα: 2-23,5-20, 8-17,11-14In-φάση
Επιστροφής απώλεια 0.5-30 MHZ - 18dB λ.
40.0MHz - 14,4 DB λ.
50.0MHz - 13,1 DB λ.
60-80MHz - 12,0 DB λ.
Διαγώνια συζήτηση: 0.50-60MHz - 40dB λ.
60-100MHz -35dB λ.
Κοινή απόρριψη τρόπου: 0.5-100MHz - 20dB λ.
Γεια-ΔΟΧΕΙΟ απομόνωσης: 1500VAC 1mA 1S
Τύπος προϊόντων: Πράσινα ελεύθερα προϊόντα προϊόντων & αλόγονου
Λειτουργούσα θερμοκρασία: -40℃ σε +85℃
| Μετασχηματιστής G2401CG 1000BaseTEthernet με IEEE 802.3ab Gigabit Ethernet | |||
|---|---|---|---|
| 0875-1G2T-E3 | HN2436G | 749020020A | G2401CG |
| G2401CG | 7490101120 | G2401CG | HX2326FNL |
| 0826-1x4t-43-φ | 0810-2h6r-28-φ | 0811-2x4r-28-φ | HN2436G |
| HX2326NL | 749020023 | 7490101120 | 749020023 |
| HN2436G | HN2436G | S560-6600-gg | S553-6500-43 |
| 749020020A | 7490101120 | LP82440ANL | S553-6500-44 |
| HX1225FNL | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
| G4802CG | G4802CG | 749020023 | S553-6500-55 |
| HN2436G | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
| LP82440ANL | G2401CG | 7490101120 | 749020020A |
ΣΗΜΕΙΩΣΕΙΣ:
1.Designed για να υποστηρίξει την εφαρμογή, όπως SOHO (ADSL
διαποδιαμορφωτής), LAN--μητρική κάρτα (LOM), πλήμνη και διακόπτες.
2.With διάφορες αναλογίες στροφών.
3.350uH ελάχιστο OCL με 8mA προκαταλαμβάνει το ρεύμα.
4.RoHS εκτίμηση 255±5℃ ύλης συγκολλήσεως " NL» μέγιστη.
