Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: HX1225FNL/HX1225FNLT
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$3.2
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
Προδιαγραφή: |
HX1225FNL/HX1225FNLT |
Τύπος μετασχηματιστών: |
Διεπαφή απομόνωσης και στοιχείων |
Αναλογία στροφών: |
1CT: 1CT |
Μέγεθος/διάσταση: |
12.70mm X 9.30mm X 6.20mm |
HiPot: |
1500v |
ΣΎΝΔΕΣΗ-PP P/N: |
LP41654ANL |
θερμοκρασία: |
- 40 + 85℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
Προδιαγραφή: |
HX1225FNL/HX1225FNLT |
Τύπος μετασχηματιστών: |
Διεπαφή απομόνωσης και στοιχείων |
Αναλογία στροφών: |
1CT: 1CT |
Μέγεθος/διάσταση: |
12.70mm X 9.30mm X 6.20mm |
HiPot: |
1500v |
ΣΎΝΔΕΣΗ-PP P/N: |
LP41654ANL |
θερμοκρασία: |
- 40 + 85℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |

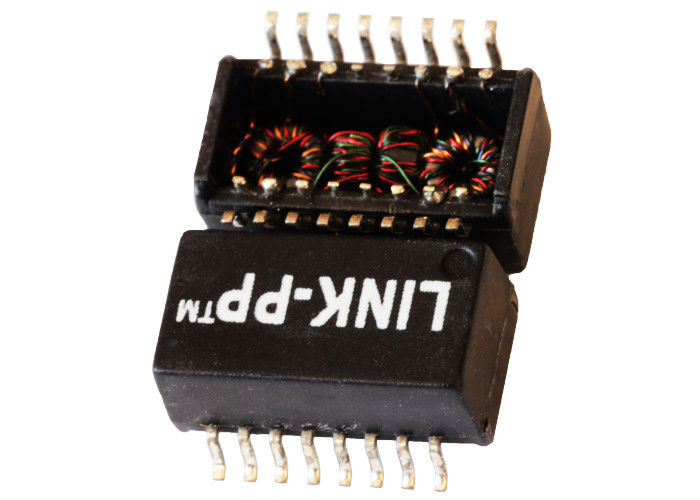

HX1225FNL/μετασχηματιστής απομόνωσης 1:1 TU MDL HX1225FNLT 100Base-τ Ethernet
|
Σφυγμός HX1225FNL/HX1225FNLT |
Δελτίο/τιμή/Specification/3D |
10/100 Μετασχηματιστής |
Διαγώνιο LP41695ANL |
Ηλεκτρικές προδιαγραφές @ 25°C
1.Turns αναλογία:
(2-3): (15-14) =1CT: 1CT
%%P2%P (6-7): (11-10) =1.5CT: 1CT %%P2%P2.OCL:
200uH ΕΛΑΧΙΣΤΟ @100KHz, 0.1Vrms, σε +25℃
100uH ΕΛΑΧΙΣΤΟ @100KHz, 0.1Vrms, σε -45℃
100uH ΕΛΑΧΙΣΤΟ @100KHz, 0.1Vrms, σε +95℃
3.Isolation (εισόδου-εξόδου):
1650Vrms, 6 δευτερόλεπτα MAX
4.Insertion απώλεια:
TX: 1-50MHz: -1.0dB MAX
RX: 1-50MHz: -1.5dB MAX
5.Return απώλεια (@100Ω):
TX: 0.5-40MHz: -18dB λ.
60MHz: -14.5dB λ.
80MHz: -12dB λ.
RX: 0.5MHz: -18dB λ.
40MHz: -10dB λ.
60MHz: -8dB λ.
80MHz: -6dB λ.
6.Cross συζήτηση:
30MHz: -45dB λ.
60MHz: -35dB λ.
100MHz: -30dB λ.
7.Operating θερμοκρασία: 0℃~70℃/-40℃~+85℃
| HX2326NL η επιφάνεια μετασχηματιστών σφυγμού σημείου εισόδου ΕΝΟΤΗΤΑΣ 10/100b-τ (+) SMD τοποθετεί HX2326FNL | |||
|---|---|---|---|
| 0875-1G2T-E3 | C855-2B4R-54 | HX2326FNL | 0879-2C6R-54 |
| HX1225FNL | 7490101120 | HX2326NL | HX2326FNL |
| 0826-1x4t-43-φ | 0810-2h6r-28-φ | 0811-2x4r-28-φ | 0854-2x8r-gk-φ |
| HX2326NL | 20PT1024X LF | 7490101120 | 0895-2x6r-GK |
| 13F-2010CNL | S553-6500-D8 | S560-6600-gg | S553-6500-43 |
| 7490101120 | 7490101120 | LP41606NL | S553-6500-44 |
| HX1225FNL | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
| S553-1084-11 | LP41654ANL | S560-6600-GM | S553-6500-55 |
| S553-1506-AE | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
| LP41654ANL | S553-6500-E5 | 7490101120 | 7490101120 |
ΣΗΜΕΙΩΣΕΙΣ:
1.Designed για να υποστηρίξει την εφαρμογή, όπως SOHO (ADSL
διαποδιαμορφωτής), LAN--μητρική κάρτα (LOM), πλήμνη και διακόπτες.
2.With διάφορες αναλογίες στροφών.
3.RoHS εκτίμηση 260℃%%P5℃ ύλης συγκολλήσεως " NL» μέγιστη.
HX1225FNL/μετασχηματιστής απομόνωσης 1:1 TU MDL HX1225FNLT 100Base-τ Ethernet
