| Προδιαγραφές: | 7490101120 | εφαρμογή: | ???????? μετασχηματιστής |
|---|---|---|---|
| Αναλογία στροφής: | 1:1 | Καρφίτσες: | 16 |
| HiPot: | 1500v | Διαγώνιο PN: | LP41606NL |
| Disponibili Archivi: | PDF/3D/ISG/Stp/Step/Datasheet | ||
| Κυριώτερο σημείο: | ενιαίος μετασχηματιστής λιμένων,Διπλός μετασχηματιστής λιμένων |
||

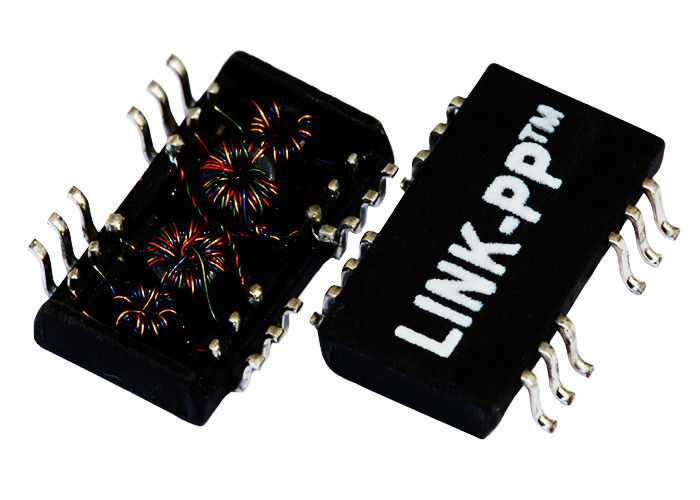

7490101120 / LP41606NL 10/100 Μαγνητική μονάδα SMD χαμηλού προφίλ μετασχηματιστή
| Σταυρός 7490101120 | Τεχνικό δελτίο / Τιμή / Προδιαγραφή / 3D | Μετασχηματιστής 10/100 | Αναλογία στροφών 1: 1 | Cross LP41606NL |
Ηλεκτρικές προδιαγραφές @ 25 ° C
1.Συγκρότημα στροφών (%% P5%):
TX = 1CT: 1CT RX = 1CT: 1CT
2.OCL: 350uH MIN @ 100ΚΗζ / 0.1V
3.Παράθεση εισαγωγής:
0,3-100MHz: -1,1dB MAX
4. Απώλεια επαναφοράς (dB TYP):
30ΜΗζ: -20 60ΜΗζ: -14
80MHz: -11,5
5.Περιγραφή (dB TYP):
30ΜΗζ: -45 60ΜΗζ: -40
100ΜΗζ: -35
6.CMR (dB TYP):
30ΜΗζ: -42 50ΜΗζ: -37
100MHz: -33
7.Hipot: 1500Vrms / 0.5mA / 60Sec.
8. Θερμοκρασία λειτουργίας: 0 ℃ ~ 70 ℃ / -40 ℃ ~ + 85 ℃
| 20PT1024X Μετασχηματιστής διπλής θύρας LF 10 / 100Base 13F-2010CNL PHT 20pins Φίλτρο | |||
|---|---|---|---|
| 0875-1G2T-E3 | C855-2B4R-54 | 08Β1-1Χ4Τ-36-Ρ | 0879-2C6R-54 |
| 13F-2010CNL | 7490101120 | 0833-2Χ1Τ-33-Ρ | C850-2G6R-54 |
| 0826-1Χ4Τ-43-Ρ | 0810-2Η6Κ-28-Ρ | 0811-2Χ4Κ-28-Ρ | 0854-2Χ8Κ-ΟΚ-Ρ |
| L826-1X4T-23-F | 20PT1024X LF | 7490101120 | 0895-2Χ6Κ-ΟΚ |
| 13F-2010CNL | S553-6500-D8 | S560-6600-GG | S553-6500-43 |
| 7490101120 | 7490101120 | LP41606NL | S553-6500-44 |
| S553-1084-01 | S553-6500-Ε2 | S560-6600-GK | 13F-2010CNL |
| S553-1084-11 | S553-6500-Ε3 | S560-6600-GM | S553-6500-55 |
| S553-1506-ΑΕ | S553-6500-Ε4 | S560-6600-GV | S553-6500-58 |
| 13F-2010CNL | S553-6500-E5 | 7490101120 | 7490101120 |
ΣΗΜΕΙΩΣΕΙΣ:
1.Designed για να υποστηρίξει την εφαρμογή, όπως SOHO (ADSL
μόντεμ), LAN-on-Motherboard (LOM), διανομέας και διακόπτες.
2.With διάφορα στρέφεται αναλογίες.
3.RoHS "NL" μέγιστη βαθμολογία συγκόλλησης 260 %% P5 ℃.
