Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: 20PT1024X LF/13F-2010CNL
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$3.2
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
PN.1: |
20PT1024X LF/13F-2010CNL |
εφαρμογή: |
???????? μετασχηματιστής |
Αναλογία στροφής: |
1:1 |
Καρφίτσες: |
40 |
HiPot: |
1500v |
η μαζική παραγωγή: |
LP2064NL |
PN.1: |
20PT1024X LF/13F-2010CNL |
εφαρμογή: |
???????? μετασχηματιστής |
Αναλογία στροφής: |
1:1 |
Καρφίτσες: |
40 |
HiPot: |
1500v |
η μαζική παραγωγή: |
LP2064NL |

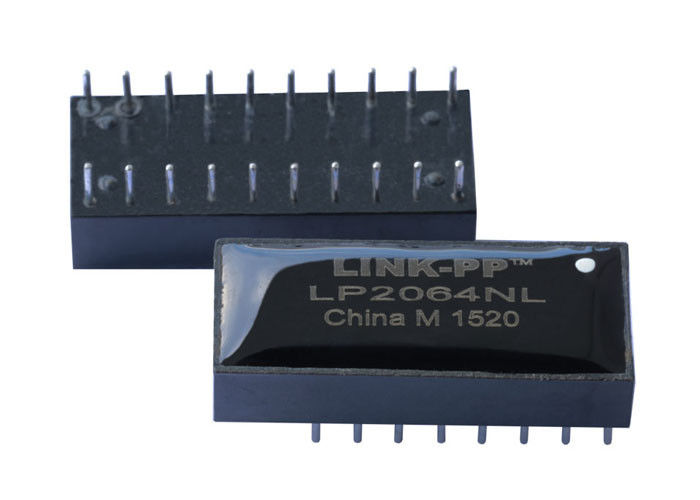

| 20PT1024X LF | 13F-2010CNL | 10/100 μετασχηματιστής | Αναλογία στροφής 1:1 | Διαγώνιο LP2064NL |
Ηλεκτρικές προδιαγραφές @ 25°C
1.Turns αναλογία:
TX=1CT∶1CT RX=1CT∶1CT
2.Pri OCL: 350uH λ.
@100KHz, 0.1V, 8mADC προκατειλημμένο.
3.Insertion απώλεια:
1-100MHz: - 1.15dB MAX
4.Return απώλεια (DB λ.):
1-30MHz: - 18 30-60MHz: - 14
60-80MHz: - 12
5.Crosstalk:
1-100MHz: - 38dB λ.
6.CMRR: 1-100MHz: - ΤΎΠΟΣ 40dB
7.Hi-δοχείο: 1500Vrms @0.5mA
8.Operating θερμοκρασία: 0℃~70℃
| 20PT1024X διπλό φίλτρο μετασχηματιστών 13F-2010CNL PHT 20pins λιμένων 10/100Base LF | |||
|---|---|---|---|
| 0875-1G2T-E3 | C855-2B4R-54 | 08b1-1x4t-36-φ | 0879-2C6R-54 |
| 13F-2010CNL | 0833-2x6r-55-φ | 0833-2x1t-33-φ | C850-2G6R-54 |
| 0826-1x4t-43-φ | 0810-2h6r-28-φ | 0811-2x4r-28-φ | 0854-2x8r-gk-φ |
| L826-1x4t-23-φ | 20PT1024X LF | L826-1x4t-43-φ | 0895-2x6r-GK |
| 13F-2010CNL | S553-6500-D8 | S560-6600-gg | S553-6500-43 |
| S553-1006-AE | S553-6500-D9 | 20PT1024X LF | S553-6500-44 |
| S553-1084-01 | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
| S553-1084-11 | S553-6500-E3 | S560-6600-GM | S553-6500-55 |
| S553-1506-AE | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
| 13F-2010CNL | S553-6500-E5 | 20PT1024X LF | 13F-2010CNL |
ΣΗΜΕΙΩΣΕΙΣ:
1.For κάρτες, maus, πλήμνες, και motherboard.applications προσαρμοστών
2.Designed για να συναντήσει ή να υπερβεί IEEE802.3, προδιαγραφές 10Base-τ
3.Available με τις κοινές εμφράξεις τρόπου για την καταστολή της EMI
4.SMT, THT, συσκευασία ΕΜΒΎΘΙΣΗΣ κ.λπ.
5.RoHS εκτίμηση 260℃ ύλης συγκολλήσεως " NL» μέγιστη.
6.OCL, Cww και LL μετριούνται σε 20 mVrms, 100KHz
20PT1024X διπλό φίλτρο μετασχηματιστών 13F-2010CNL PHT 20pins λιμένων 10/100Base LF
