Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: E2023NL/H2023NL
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$3.2
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
Specification1: |
E2023NL |
Specification2: |
H2023NL |
εφαρμογή: |
???????? μετασχηματιστής |
Αναλογία στροφής: |
1:2.5 |
Καρφίτσες: |
16 |
HiPot: |
1500v |
Μοντάρισμα: |
smd |
η μαζική παραγωγή: |
LP2023NL |
θερμοκρασία: |
0℃ σε +70℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
Specification1: |
E2023NL |
Specification2: |
H2023NL |
εφαρμογή: |
???????? μετασχηματιστής |
Αναλογία στροφής: |
1:2.5 |
Καρφίτσες: |
16 |
HiPot: |
1500v |
Μοντάρισμα: |
smd |
η μαζική παραγωγή: |
LP2023NL |
θερμοκρασία: |
0℃ σε +70℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |

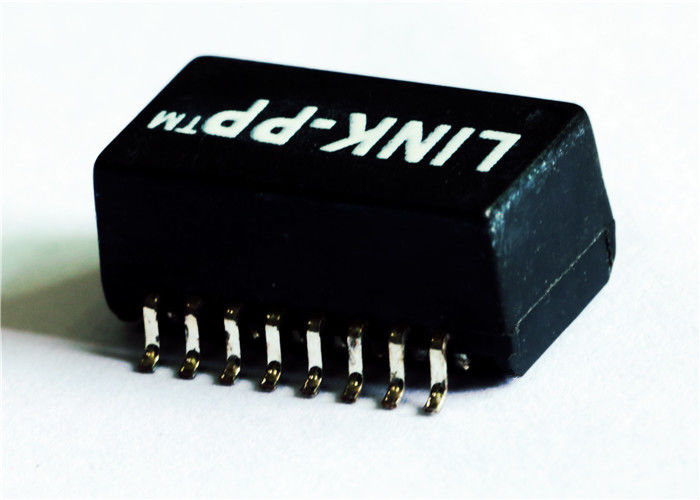

| Σφυγμός E2023NL | Σφυγμός H2023NL | 10/100 μετασχηματιστής | Αναλογία στροφής 1:2.5 | Διαγώνιο LP2023NL |
Ηλεκτρικές προδιαγραφές @ 25°C
1.Turns αναλογία:
Transmit=1CT: 2.5CT ±5%P Receivce=1CT: αυτεπαγωγή OCL κυμάτων ±5%P2.Sine 1CT:
@200uH ελάχιστο 20mVrms, 100KHz
3.Leakage αυτεπαγωγή LL:
@0.5uH ανώτατο 20mVrms, 100KHz
4.Interwinding ικανότητα Cww:
@15pF ανώτατο 20mVrms, 100KHz
5.D.C.R: @0.4Ω Max
6.Primary καρφίτσες: @6-8,1-3
7.Isolation Hipot: @2000Vrms
8.Operating θερμοκρασία: 0℃~70℃.
| Ενιαίος μαγνήτης 1:2.5 LP2023NL λιμένων σφυγμού E2023NL 10/100Base-τ H2023NL Ethernet | |||
|---|---|---|---|
| TG57-S020NXRL | H2023NL | FD02-104R1RL | TG110-RP55N5RL |
| TG58-S020NXRL | H2019 | FD12-104R1RL | H2019 |
| E2023NL | TG04-TDK1N1RL | FD22-104R1RL | TD01-0506KRL |
| TG62-S020NXRL | TG110-RP55N5RL | E2023NL | H2023NL |
| TG66-S020NXRL | TG05-2004NCRL | FD12-104G1RL | TD01-1006KRL |
| H2023NL | TG04-4004NARL | HX2019 | TD01-1506KRL |
| TG88-S020NXRL | E2023NL | FD02-114GRL | LD01-0506KLF |
| TG89-S020NXRL | H2019 | FD12-114GRL | LG01-1006NLF |
| TD01-0756K | TG110-RP55N5RL | TG110-RP55N5RL | H2023NL |
| TD01-1006K | LD01-0366F4LF | TG110-S050P2RL | LD01-1006KLF |
| HX2019 | LG01-0356N1LF | TG110-S053P2RL | LG01-0506NLF |
| TG01-1006N | E2023NL | TG110-S055P2RL | LG01-0756NLF |
| TG110-RP55N5RL | LG01-1006N1LF | TG110-S050J2RL | TG110-RPE5N5RL |
| TG01-1006P | TG04-1006P1 | TG110-S055J2RL | LD01-0166F4LF |
| H2023NL | HX2019 | TG110-RPE5N5RL | TG42-1406P1RL |
ΣΗΜΕΙΩΣΕΙΣ:
1.For κάρτες, maus, πλήμνες, και motherboard.applications προσαρμοστών
2.Designed για να συναντήσει ή να υπερβεί IEEE802.3, προδιαγραφές 10Base-τ
3.Available με τις κοινές εμφράξεις τρόπου για την καταστολή της EMI
4.SMT, THT, συσκευασία ΕΜΒΎΘΙΣΗΣ κ.λπ.
5.RoHS εκτίμηση 260℃%%P5℃ ύλης συγκολλήσεως " NL» μέγιστη.
6.OCL, Cww και LL μετριούνται σε 20 mVrms, 100KHz
