Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: TG1G-S012NZRL
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$3.2
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
Αντικείμενο αριθ.: |
Δελτίο ΕΚΑΧ της 10ης Ιουλίου 2014. |
Κατηγορία: |
Μετασχηματιστής Gigabit Rj45 |
Αναλογία στροφών: |
1ΚΤ: 1ΚΤ |
Βάση: |
Επιφανειακή βάση |
Μέγεθος / διάσταση: |
17,7mm L x 15,8mm W |
Υψόμετρος - καθιστή θέση (μέγιστο): |
6,6 χιλιοστά |
Παλιό PN: |
Δελτίο ΕΚΑΧ της 10ης Ιουλίου 2014. |
Μάζα PN: |
LP6062ANL |
Διαθέσιμα Αρχεία: |
PDF/3D/ISG/Stp/Step/Datasheet |
Αντικείμενο αριθ.: |
Δελτίο ΕΚΑΧ της 10ης Ιουλίου 2014. |
Κατηγορία: |
Μετασχηματιστής Gigabit Rj45 |
Αναλογία στροφών: |
1ΚΤ: 1ΚΤ |
Βάση: |
Επιφανειακή βάση |
Μέγεθος / διάσταση: |
17,7mm L x 15,8mm W |
Υψόμετρος - καθιστή θέση (μέγιστο): |
6,6 χιλιοστά |
Παλιό PN: |
Δελτίο ΕΚΑΧ της 10ης Ιουλίου 2014. |
Μάζα PN: |
LP6062ANL |
Διαθέσιμα Αρχεία: |
PDF/3D/ISG/Stp/Step/Datasheet |

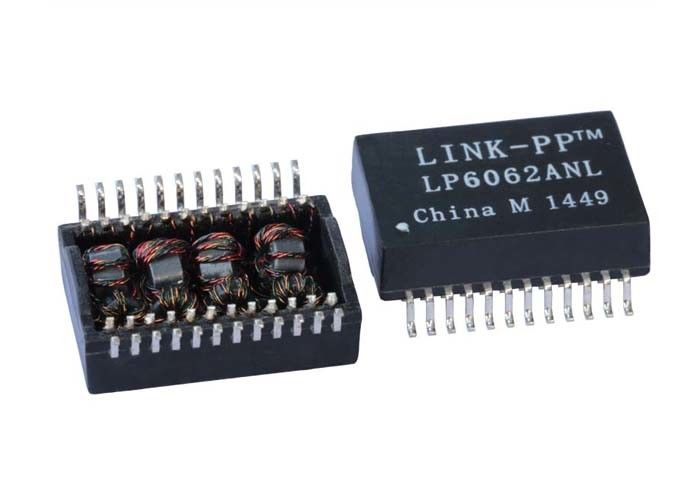

| TG1G-S012NZRL => LP6062ANL | Γύρισμα 1CT:1CT | Μετασχηματιστής Gigabit Discrete | 1000 Βάση-T SMT |
Διακριτικός μετασχηματιστής Gigabit Ethernet
Συμμόρφωση IEEE802.3ab/af
UL/EN60950 Αναγνωρισμένη
100% ηλεκτρική δοκιμή
1500Vrms Hi-Pot
Πατενταρισμένη κατασκευή ανοικτού πλαισίου
Μετασχηματιστής Halo TG1G-S012NZRL
Επικοινωνία με τα κράτη μέλη
Σχεδιαστής και κατασκευαστής για 18 χρόνια.
Επικεφαλής2500 Έργα, 4φυτά
- Ασφαλώς.Πέρασε το Fluke.αναλυτής δικτύου
ΕπικεφαλήςΑποθέματα για 4 εβδομάδες.
- Ευέλικτη σχεδίαση σύμφωνα με τις απαιτούμενες πληροφορίες των πελατών χωρίς επιπλέον χρέωση.
| Αριθμός λιμένων | Εφαρμογές | Αναλογία στροφών | Δύναμη μέσω Ethernet |
| Ενιαία ΓΕ | 1G Ethernet | 1:1 | Ηλεκτρονικές συσκευές |
| Συσκευή | Κατεύθυνση καρτέλας | Τύπος στερέωσης | Τελείωσε επαφή |
| Ρολ, κουτί | - Δεν ξέρω. | ΜΜΤ/SMD | - Δεν ξέρω. |
| Αριθμός καρφίτσες | Προστασία | Τετάρτη | Χρώμα LED |
| 24 καρφίτσες | - Δεν ξέρω. | 1500 στροφές | --- |
Ηλεκτρικές προδιαγραφές @ 25°C
1.Απώλεια εισαγωγής ((dB Max):
0.3-1MHz: -1.1 1-65MHz: -0.8
65-100MHz: -1,0 100-125MHz: -1.2
2.Αποδοτική απώλεια ((dB Min @ 100 OHM):
0.5-40MHz: -18
40-100MHz: -12-20LOG ((f/80MHz)
3.Crosstalk ((dB Min):
0.3-100MHz: -33-20LOG ((f/100MHz)
4. CM προς CM REJ:
00,3-100MHz: -30dB Min
5Πρωθυπουργός προς Πρωθυπουργό:
00,3-100MHz: -35dB Min
6Γυρίζει αναλογία:
PRI:SEC= 1CT:1CT ± 2%P7.Καταγωγικότητα ((100KHz/0.1V@11mA): 350uH Min
8Συνεχές ρεύμα ισορροπημένης γραμμής:
350mA Max @ 57VDC συνεχής
9.Υπό πίεση: 1500Vrms/0,5mA
10Θερμοκρασία λειτουργίας: -40°C+85°C.
ΣΗΜΕΙΩΣΗ:
1Μονούλες μετασχηματιστή gigabit με επιλογή παροχής ηλεκτρικής ενέργειας μέσω Ethernet
2. ανταποκρίνεται στις προδιαγραφές IEEE 802.3af
3Για το τμήμα RoHS, προσθέστε το προσάρτημα NL
4. RoHS "NL" μέγιστη ικανότητα συγκόλλησης 260°C%%P5°C.
| TG1G-S012NZRL SMD μετασχηματιστής LP6062ANL Single Port 24Pins Gigabit Ethernet | |||
|---|---|---|---|
