Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: H1263NL/HX2019NLT
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$3.2
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
Προδιαγραφή-1: |
H1263NL |
Προδιαγραφή-2: |
HX2019NL |
Ethernet: |
10/100 γρήγορος |
σημείο εισόδου: |
350mA |
Θύρα: |
Ενιαία |
HiPot: |
1500 |
P3: |
HX2019NLT |
Ισοδύναμο PN: |
LP2019ANL |
Disponibili Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Προδιαγραφή-1: |
H1263NL |
Προδιαγραφή-2: |
HX2019NL |
Ethernet: |
10/100 γρήγορος |
σημείο εισόδου: |
350mA |
Θύρα: |
Ενιαία |
HiPot: |
1500 |
P3: |
HX2019NLT |
Ισοδύναμο PN: |
LP2019ANL |
Disponibili Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |

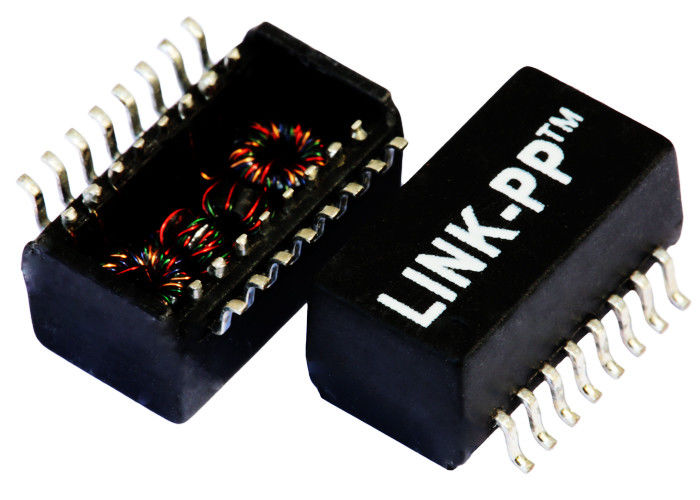

H1263NL ΣΗΜΕΊΟ ΕΙΣΌΔΟΥ MAGNETICS HX2019NLT ΑΜΑΡΤΙΑΣ 100P 1:1 SMT 10/100BASE-TX HX2019NL VOIP
1.1Port μετασχηματιστής του τοπικού LAN
2.ColiStructure: Σπειροειδής
3.100base-τ μετασχηματιστής
4.SMD, 16pins
5.RoHS μέγιστη εκτίμηση 245°C°° θερμοκρασίας επανακυκλοφορίας
υποχωρητική απόδοση 6.IEEE 802.3af/ANSI X3.263
7.Designed για τις εφαρμογές τηλεφώνων ή διακοπτών IP
ενότητες & ΔΎΝΑΜΗ 10/100Base-TX VoIP Magnetics άνω των ETHERNET (σημείο εισόδου)
Ηλεκτρικές προδιαγραφές (25)
1.Turns αναλογία:
TX=1CT: 1CT RX=1CT: 1CT
2.Insertion απώλεια:
0.1-100MHz: - 1.0dB MAX
3.Return απώλεια:
0.1-30MHz: - 18dB λ.
30-60MHz: -13dB λ.
60-80MHz: - 12dB λ.
4.Crosstalk:
0.1-100MHz: - 35dB λ.
5.DCMR:
30MHz: - 42dB λ.
60MHz: - 36dB λ.
100MHz: - 33dB λ.
6.CMRR:
1-100MHz: -40dB ΤΥΠΟΣ
7.L: 1-3,6-8:
350uH ΕΛΑΧΙΣΤΟ 100KHz 0.1V 8mADC
8.DCR: 1-3,6-8: 0,9 ΩΜ MAX
9.LK:
1-3 (δεσμός: 16+14): 0.5uH ΑΝΩΤΑΤΟ 100KHz 0.1V
6-8 (δεσμός: 11+9): 0.5uH ΑΝΩΤΑΤΟ 100KHz 0.1V
το 10.Cw/w:
(1-3), (16-14): 28pF ΑΝΩΤΑΤΟ 100KHz 0.1V
(6-8), (11-9): 28pF ΑΝΩΤΑΤΟ 100KHz 0.1V
11.Isolation τάση: 1500Vrms
12.Operating θερμοκρασία: -40℃~+85℃.
Εφαρμογές:
Χρησιμοποιημένος για τους εξοπλισμούς δικτύωσης και επικοινωνίας όπως η ΠΛΗΜΝΗ, κάρτα PC, διακόπτης, δρομολογητής, PC Mainboard, SDH, PDH, τηλέφωνο IP, xDSL διαποδιαμορφωτής
| H1263NL ΣΗΜΕΊΟ ΕΙΣΌΔΟΥ MAGNETICS HX2019NLT ΑΜΑΡΤΙΑΣ 100P 1:1 SMT 10/100BASE-TX HX2019NL VOIP | |||
|---|---|---|---|
| H1187NL | H1187NLT | H2008NL | H2008NLT |
| H1197NL | H1197NLT | H2009NL | H2009NLT |
| H2019NL | H2019NLT | H2014NL | H2014NLT |
| H2005ANL | H2005ANLT | H2017NL | H2017NLT |
| H2006ANL | H2006ANLT | HX2019NL | HX2019NLT |
