| Προδιαγραφή: | LFE8659 | Αναλογία στροφής: | 1:1 |
|---|---|---|---|
| Ταχύτητα: | 10/100Base-τ | Θύρα: | Ενιαία |
| εφαρμογή: | Ethernet (ΜΗ σημείο εισόδου) | Μοντάρισμα: | smd |
| θερμοκρασία: | 0 + 70℃ | Archivi Disponibil: | PDF/3D/ISG/Stp/Step/Datasheet |
| Κυριώτερο σημείο: | 10/100Base-τ Magnetics,Μετασχηματιστής Ethernet |
||

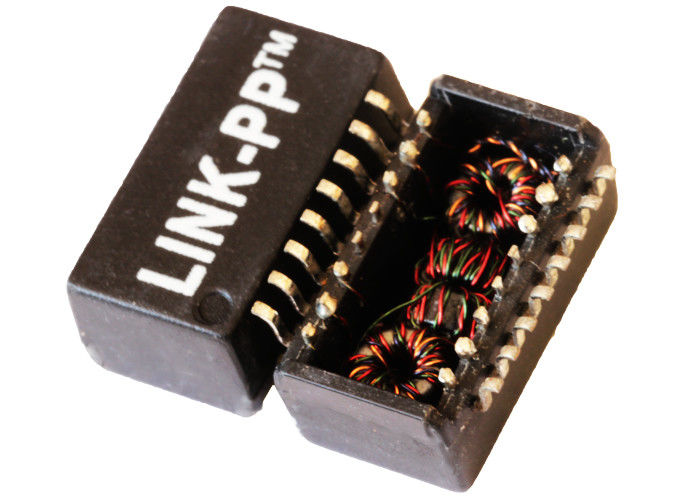

| LFE8659 => LP1302NL | 10/100BT ενότητα μετασχηματιστών | Μετασχηματιστής του τοπικού LAN |
|---|
1.Single φίλτρο του τοπικού LAN λιμένων
2.ColiStructure: Σπειροειδής
3.10/100 μετασχηματιστής βάση-τ
4.SMT, 16pins
Ηλεκτρικές προδιαγραφές @25℃:
1.Turns αναλογία:
TX=1CT: 1CT RX=1CT: 1CT
2.Insertion απώλεια:
0.1-100MHz: - 1.1dB MAX
3.Return απώλεια (ΤΎΠΟΣ DB):
30MHz: - 16 60MHz: - 10
80MHz: - 10
4.Crosstalk (ΤΎΠΟΣ DB):
30MHz: - 35 60MHz: - 30
100MHz: - 30
5.DCMR (ΤΎΠΟΣ DB):
30MHz: - 42 50MHz: - 37
100MHz: - 32
6.Hipot: 1500Vrms λ.
7.Operating θερμοκρασία: 0~70℃
| Ενιαίος σταυρός ενοτήτων LP1302NL μετασχηματιστών λιμένων LFE8659 10/100Base-τ Ethernet | |||
|---|---|---|---|
| TG110-050N5RL | PG4P219AN-2 LF | GST5009-Ε LF | LFE8659 |
| H4P140NX LF | HG5PNX LF | GST5009H LF | TS6121CX |
| H4P041RNX LF | LFE8659 | TG110-050N5RL | TS6121K |
| HG2PM109N LF | BCM-5855CI LF | G4P109 LF | LFE8659 |
| 40SS1040AXM2 HF | 4S1068 HF | G4P209 LF | TS8121C |
| 40SS1041A HF | 4S1070 HF | LFE8659 | TS8121CX |
| 40SS1041AX HF | 4S1142 HF | GOP109 LF | S5833H LF |
| 40SS1041RX HF | 4S1344M1 LF | TG110-050N5RL | 12ST0020P LF |
| LFE8659 | LFE8659 | GP5409 LF | 12ST0022P LF |
| 40SS1140AX1 HF | S6800 LF | GP5419NY LF | 12ST0022PF LF |
| TG110-050N5RL | S1188M HF | TG110-050N5RL | TG110-050N5RL |
| 40SS1041 HF | S5498 LF | GP5419R LF | LFE8659 |
| 40ss1041AXM HF | S5612 LF | LFE8659 | 24SH10410 HF |
