Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: LP6096ANL
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$3.2
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
Προσδιορισμός: |
LP6096ANL |
Τύπος μετασχηματιστή: |
Poe+ Gigabit Ethernet |
Αναλογία στροφών: |
1: 1 Αναμεταδότης, 1: 1 Αποδέκτης |
Τύπος τοποθέτησης: |
Επιφανειακή βάση |
Μέγεθος / διάσταση: |
17.53mm L x16.10mm W |
Υψόμετρος - καθιστή θέση (μέγιστο): |
50,840 mm |
Αρχεία: |
PDF/3D/ISG/STP/Step/Datasheet |
Θερμοκρασία: |
-40°C έως +85°C |
Προσδιορισμός: |
LP6096ANL |
Τύπος μετασχηματιστή: |
Poe+ Gigabit Ethernet |
Αναλογία στροφών: |
1: 1 Αναμεταδότης, 1: 1 Αποδέκτης |
Τύπος τοποθέτησης: |
Επιφανειακή βάση |
Μέγεθος / διάσταση: |
17.53mm L x16.10mm W |
Υψόμετρος - καθιστή θέση (μέγιστο): |
50,840 mm |
Αρχεία: |
PDF/3D/ISG/STP/Step/Datasheet |
Θερμοκρασία: |
-40°C έως +85°C |
| Σταυρός | LP6096ANL | HX6096NL | HX6098FNL | HX6015NL | H6096NL | HX6098NL |

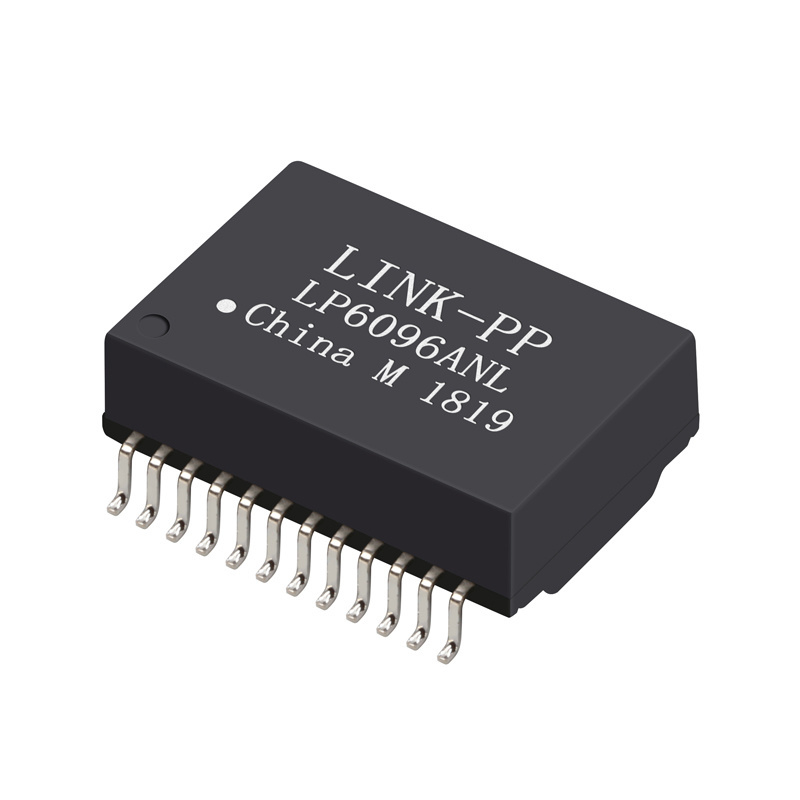

ΗLP6096ANLείναι ένας μαγνητικός μετασχηματιστής υψηλών επιδόσεων με μία θύρα Gigabit Ethernet, σχεδιασμένος για1000BASE-T PoE+Είναι σχεδιασμένο για να παρέχει αξιόπιστη απόδοση δεδομένων, συμβατότητα ισχύος μέσω Ethernet και συμπαγές συντελεστή φόρμας επιφάνειας, είναι ιδανικό για σύγχρονα προϊόντα δικτύωσης όπως PoE switches,δρομολογητές, ενσωματωμένες συσκευές IoT και βιομηχανικά συστήματα Ethernet.
| Άρθρο | Προδιαγραφές |
|---|---|
| Αναλογίες στροφών | Pri:Sec = 1CT:1CT |
| ΟΚΛ | 350μH Min @ 8mA DC Bias220μH Max @ 18mA DC Bias |
| Απώλεια εισαγωγής (dB Max) | 0.1MHz: -1.21 ∙125MHz: -2.0 |
| Απώλεια επιστροφής (dB Min) | 1 ∆40 MHz: -1640 ∆100 MHz: -10 |
| Διασταυρούμενη ακοή (dB Min) | 30MHz: -4360MHz: -37100MHz: -33 |
| CMRR (dB Min) | 30MHz: -30200MHz: -15 |
| Υπολοίπος DCR | 1Ω ± 0,05Ω |
| Συνεχές ρεύμα ισορροπίας | 720mA Max @ 57VDC συνεχής |
| Ιππότης | 1500Vrms |
| Θερμοκρασία λειτουργίας | -40°C ~ +85°C |
Σχέδιο
