Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: LP6096ANL
Έγγραφο: LP6096ANL.pdf
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$0.8
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
Προσδιορισμός: |
LP6096ANL |
Τύπος μετασχηματιστή: |
Poe+ Gigabit Ethernet |
Διάσταση: |
17,53 mm Π x 16,10 mm Π x 5,840 mm Υ |
αρχεία: |
PDF/3D/ISG/Stp/Step/Datasheet |
Ρυθμός δεδομένων: |
1000Base-T |
Αριθμός Διάδρομων/Λιμένων: |
μονόκλινο |
PoE: |
PoE+ |
Τύπος τοποθέτησης: |
smt |
Αναλογία στροφών: |
1:1 |
Εύρος θερμοκρασίας λειτουργίας: |
-40°C έως +85°C |
Προσδιορισμός: |
LP6096ANL |
Τύπος μετασχηματιστή: |
Poe+ Gigabit Ethernet |
Διάσταση: |
17,53 mm Π x 16,10 mm Π x 5,840 mm Υ |
αρχεία: |
PDF/3D/ISG/Stp/Step/Datasheet |
Ρυθμός δεδομένων: |
1000Base-T |
Αριθμός Διάδρομων/Λιμένων: |
μονόκλινο |
PoE: |
PoE+ |
Τύπος τοποθέτησης: |
smt |
Αναλογία στροφών: |
1:1 |
Εύρος θερμοκρασίας λειτουργίας: |
-40°C έως +85°C |
| Σταυρός | LP6096ANL | HX6096NL | HX6098FNL | HX6015NL | H6096NL | HX6098NL |

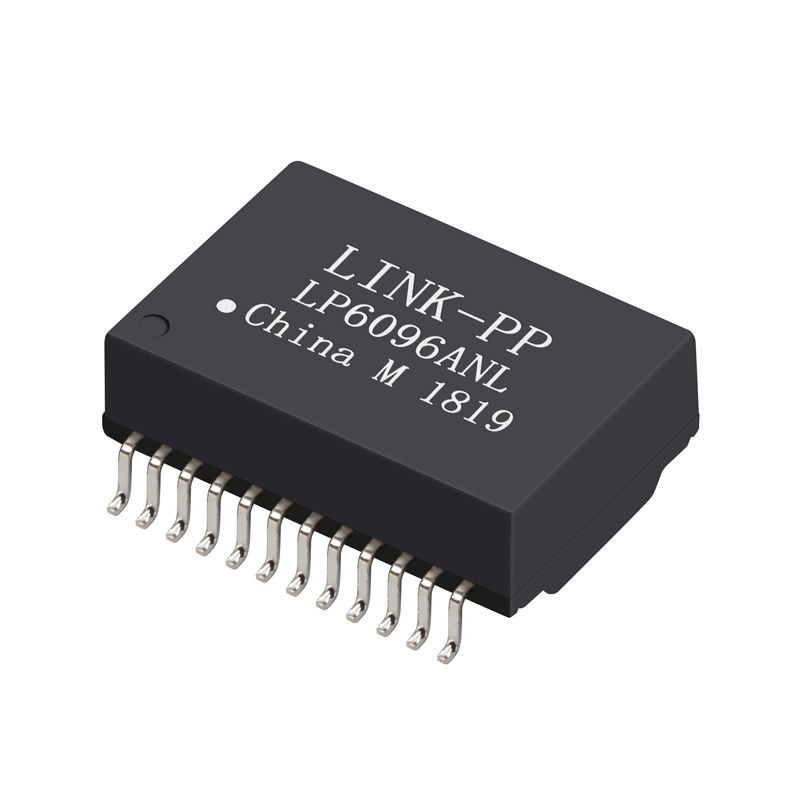

LP6096ANLείναι υψηλής αξιοπιστίαςΜετασχηματιστής Gigabit Ethernet LANσχεδιασμένο για10/100/1000Εφαρμογές Ethernet Base-T.
Αυτός ο μετασχηματιστής με μία θύρα διαθέτει1Σχέση στροφών 1:1 τόσο για τον πομπό όσο και για τον δέκτη, καιανοιχτό πλαίσιο κατασκευής, και υποστηρίζειΠεριβαλλοντικά δίκτυα PoE+.
Μεσυσκευασίες επιφανειακής τοποθέτησης, εκτεταμένη λειτουργία θερμοκρασίας από-40°C έως +85°C, και αυτόματη συμβατότητα MDI / MDI-X, το LP6096ANL είναι ιδανικό για επιχειρηματικά δίκτυα, βιομηχανικό Ethernet και εξοπλισμό επικοινωνίας υψηλών επιδόσεων.
| Παράμετρος | Προδιαγραφές |
|---|---|
| Αριθμός τμήματος LINK-PP | LP6096ANL |
| Τύπος μετασχηματιστή | Μετασχηματιστής LAN |
| Κατάσταση τμήματος | Ενεργός |
| Εφαρμογή | Ethernet (PoE+) |
| Αριθμός λιμένων | Ενιαίο λιμάνι |
| Ταχύτητα | 10/100/1000Βάση-Τ |
| Κατασκευή | Ανοιχτό πλαίσιο |
| Τύπος στερέωσης | Επεξεργασία επιφανείας |
| Πακέτο | Ταινία & Ρολ |
| Αριθμός πινών | 24 καρφίτσες |
| Σημεία ανά λιμένα | 8 |
| Αυτοκίνητο MDI/MDI-X | - Ναι, ναι. |
| Θέρμανση λειτουργίας | -40°C έως +85°C |
| Άρθρο | Προδιαγραφές |
|---|---|
| Αναλογίες στροφών | Pri:Sec = 1CT:1CT |
| ΟΚΛ | 350μH Min @ 8mA DC Bias220μH Max @ 18mA DC Bias |
| Απώλεια εισαγωγής (dB Max) | 0.1MHz: -1.21 ∙125MHz: -2.0 |
| Απώλεια επιστροφής (dB Min) | 1 ∆40 MHz: -1640 ∆100 MHz: -10 |
| Διασταυρούμενη ακοή (dB Min) | 30MHz: -4360MHz: -37100MHz: -33 |
| CMRR (dB Min) | 30MHz: -30200MHz: -15 |
| Υπολοίπος DCR | 1Ω ± 0,05Ω |
| Συνεχές ρεύμα ισορροπίας | 720mA Max @ 57VDC συνεχής |
| Ιππότης | 1500Vrms |
| Θέρμανση λειτουργίας | -40°C ~ +85°C |
Αυτή η διαμόρφωση απλοποιεί την παραγωγή PCB μεγάλου όγκου και εξασφαλίζει σταθερή αξιοπιστία συγκόλλησης.
Υποστηρίζει 10Mbps, 100Mbps και 1000Mbps (Gigabit Ethernet).
Ναι, ο μετασχηματιστής είναι σχεδιασμένος για διεπαφές Ethernet που υποστηρίζουν περιβάλλοντα PoE+.
Ναι, το εύρος λειτουργίας του -40°C έως +85°C το καθιστά κατάλληλο για βιομηχανικές εφαρμογές.
