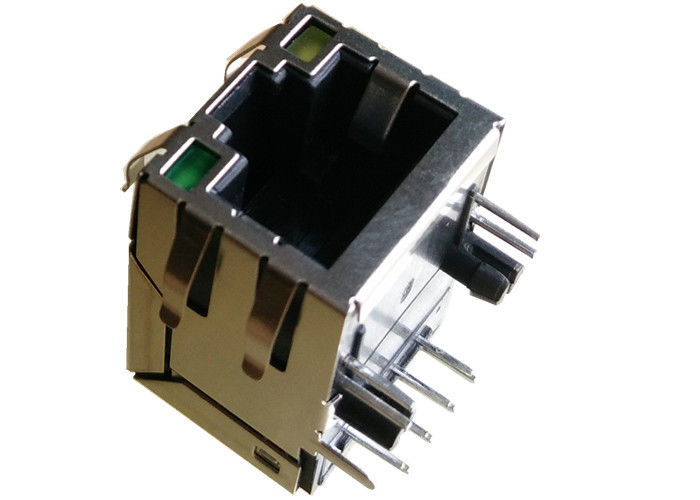

RT7-114A1A1A μαγνητική ετικέττα επάνω 10/100 PCB 8pin του Jack RJ45 1X1 Ethernet με τις οδηγήσεις



Σχεδιασμός του προτύπου: 【RT7-114A1A1A】

Ενιαίοι συνδετήρες λιμένων 10/100base-TX rj-45 FastJack™

♦ Σχεδιασμένος για την εφαρμογή καρτών διεπαφών δικτύων.
♦ Σχεδιασμένος για να καλύψει την απαίτηση IEEE802.3u.
♦ Διαθέσιμος σε όλες αναλογίες στροφής που χρησιμοποιούνται από το τοπικό LAN ICmanufactures.
♦ Αρχικές κεντρικές βρύσες διαθέσιμες για πρόσθετο EMIreduction.
♦ Απλούστερο μαγνητικό συστατικό που τοποθετούν και διαδρομή στο PCB.
♦ Συντηρεί την ελαχιστοποίηση του διαστήματος PCB.

Πρότυπο μαζικής παραγωγής: 【Sm-LPJ16225AENL】

MAG.REVERSE ΣΥΡΤΗΣ,

Οδηγήσεων προαιρετικών Emi-δάχτυλο προαιρετικό.

RT7-114A1A1A μαγνητική ετικέττα επάνω 10/100 PCB 8pin του Jack RJ45 1X1 Ethernet με τις οδηγήσεις

1. Χαρακτηριστικά γνωρίσματα τύπων προϊόντων:
  1) Τύπος προϊόντων = συνδετήρας
  2) Τύπος του Jack = RJ45
  3) Σχεδιάγραμμα = πρότυπα
  4) Τοποθετώντας προσανατολισμός PCB = δευτερεύουσα είσοδος εισόδων (σωστή γωνία) /Top (κάθετη)
2. Μηχανική σύνδεση:
  1) Διαμόρφωση του Jack = 1 X 1
3. Ηλεκτρικά χαρακτηριστικά:
  1) Προστατευμένος = ναι
4. Σχετικά με τη λήξη χαρακτηριστικά γνωρίσματα:
  1) Δάχτυλο της EMI - κατώτατο σημείο = χωρίς
  2) Μέθοδος λήξης = ύλη συγκολλήσεως
5. Σχετικά με το σώμα χαρακτηριστικά γνωρίσματα:
  1) Διαμόρφωση λιμένων = ενιαίος/πολυ
  2) Δάχτυλα της EMI - κορυφή και πλευρές = με χωρίς
  3) Προσανατολισμός συρτών = πρότυπα - σύρτης κάτω
  4) Μήκος ουρών PCB
6. Σχετικά με την επαφή χαρακτηριστικά γνωρίσματα:
  1) Φορτωμένος εκ των προτέρων = ναι
  2) Ο τύπος λήξης επαφών = μέσω της τρύπας/η επιφάνεια τοποθετεί
7. Στεγάζοντας σχετικά χαρακτηριστικά γνωρίσματα:
  1) Ύφος συνδετήρων = Jack
8. Βιομηχανικά τυποποιημένοι:
  1) RoHS/ELV συμμόρφωση = RoHS υποχωρητικό, ELV υποχωρητικό
  2) Η αμόλυβδη ύλη συγκολλήσεως επεξεργάζεται = ύλη συγκολλήσεως κυμάτων ικανή σε 240°C,
      Ύλη συγκολλήσεως κυμάτων ικανή σε 260°C, ύλη συγκολλήσεως κυμάτων ικανή σε 265°C
      Επανακυκλοφορία-συγκόλληση προαιρετική
  3) RoHS/ELV η ιστορία συμμόρφωσης = πάντα ήταν RoHS υποχωρητικό
9. Προσδιορισμός που χαρακτηρίζει:
  1) Χρώμα των αριστερών οδηγήσεων (θέση #1) = πράσινος - αντιστάτης 250 ωμ
  2) Χρώμα των σωστών οδηγήσεων (θέση #2) = πράσινος - αντιστάτης 250 ωμ
10. Όροι για τη χρήση:
  1) Ισχύει = τυπωμένος πίνακας κυκλωμάτων
  2) Περιβαλλοντικές συνθήκες = γραφείο/εγκαταστάσεις
  3) Λειτουργούσα θερμοκρασία (°C) = 0 - 70/-40 - +85
11.Hipot:
     1500Vrms λ. ή περισσότεροι

Σχεδιασμένος για να υποστηρίξει τις εφαρμογές, όπως ADSL οι διαποδιαμορφωτές, LAN--μητρική κάρτα. Εξοπλισμοί δικτύωσης και επικοινωνίας όπως η ΠΛΗΜΝΗ, κάρτα PC, διακόπτης, δρομολογητής, PC Mainboard, SDH, PDH, τηλέφωνο IP, xDSL διαποδιαμορφωτής, λύσεις τηλεφωνικών κέντρων, σύνθετοι μετασχηματιστές, οργάνωση πυλών VOIP, πρωτόκολλο πυλών συνόρων, γρήγορος διακόπτης ethernet…
