Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: ISO9001,SGS,UL,CE,REACH
Αριθμό μοντέλου: 203300
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 50/500/1000/25K
Τιμή: $0.11-$12
Συσκευασία λεπτομέρειες: ΔΙΣΚΟΣ
Χρόνος παράδοσης: Χρηματιστήριο
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 208K/Month
μέρος αριθμού: |
203300 |
η μαζική παραγωγή: |
LPJ46801DNL |
Τύπος σύνδεσης: |
RJ45 |
Εφαρμογές: |
10/100 βάση-τ |
Τοποθετώντας τύπος: |
Μέσω της τρύπας |
Προσανατολισμός: |
90~ γωνία (δεξιά) |
Λήξη: |
Ύλη συγκολλήσεως |
Θωράκιση: |
Προστατευμένος, δάχτυλο της EMI |
μέρος αριθμού: |
203300 |
η μαζική παραγωγή: |
LPJ46801DNL |
Τύπος σύνδεσης: |
RJ45 |
Εφαρμογές: |
10/100 βάση-τ |
Τοποθετώντας τύπος: |
Μέσω της τρύπας |
Προσανατολισμός: |
90~ γωνία (δεξιά) |
Λήξη: |
Ύλη συγκολλήσεως |
Θωράκιση: |
Προστατευμένος, δάχτυλο της EMI |

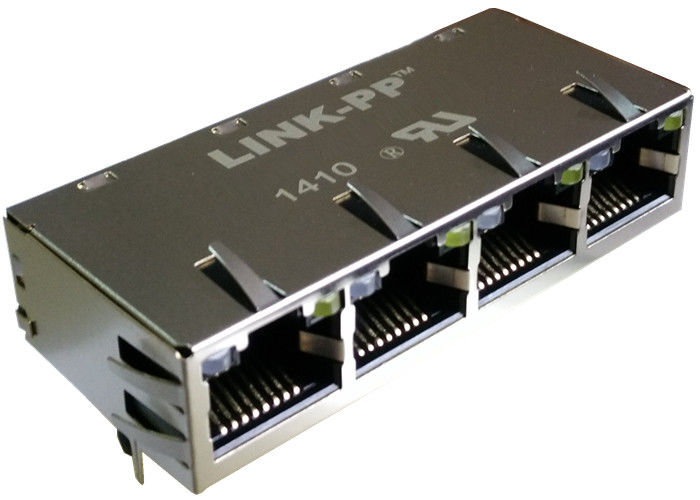

203300 | Πολυ λιμένας Rj45 | συνδετήρας 1x4 Rj45 | 1x τοπικό LAN Rj45 10/100M |
Σχεδιασμός του προτύπου: πρότυπο μαζικής παραγωγής 【203300】: 【LPJ46801DNL】
◎ RoHS υποχωρητικό
◎ Το πλήρως προστατευμένο magnetics προστατεύει τα στοιχεία από τον εσωτερικά παραγμένο ψηφιακό θόρυβο
◎ Μειώνει το γενικό μήκος της πορείας σημάτων για τη βελτιωμένη κοινή απόδοση τρόπου
◎ Εφαρμόζει το πλήρες κοινό σχέδιο λήξης τρόπου με τα χρησιμοποιημένα και αχρησιμοποίητα στριμμένα ζευγάρια
◎ Συναντά τη βασική γραμμή IEEE802.3 περιπλανιέται προδιαγραφή αποζημιώσεων
◎ Ενσωματώνει τον πυκνωτή υψηλής τάσης στο έδαφος πλαισίων
◎ Υποστηρίζει όλους τους σημαντικούς πομποδέκτες με το αντιστοιχημένο δελτίο τροφίμων στροφών και την πλήρη ολοκλήρωση
διευκρινισμένη λήξη
◎ Σχέδιο για τη μετάδοση 100base-tx άνω των του καλωδίου utp-5
◎ Λειτουργούντα TEMP. σειρά: -40℃ σε +85℃
◎ TEMP αποθήκευσης. σειρά: -55℃ σε +125℃
◎ Αρχική αυτεπαγωγή OCL: 350µH λεπτό σε 100KHz/100mV με τη ΣΥΝΕΧΉ προκατάληψη 8mA
◎ Με το λαμπτήρα των οδηγήσεων
MAG.REVERSE ΣΥΡΤΗΣ,
Οδηγήσεων προαιρετικών Emi-δάχτυλο προαιρετικό.
1. Χαρακτηριστικά γνωρίσματα τύπων προϊόντων:
1) Τύπος προϊόντων = συνδετήρας
2) Τύπος του Jack = RJ45
3) Σχεδιάγραμμα = πρότυπα
4) Τοποθετώντας προσανατολισμός PCB = δευτερεύουσα είσοδος εισόδων (σωστή γωνία) /Top (κάθετη)
2. Μηχανική σύνδεση:
1) Διαμόρφωση του Jack = 1 X 1
3. Ηλεκτρικά χαρακτηριστικά:
1) Προστατευμένος = ναι
4. Σχετικά με τη λήξη χαρακτηριστικά γνωρίσματα:
1) Δάχτυλο της EMI - κατώτατο σημείο = χωρίς
2) Μέθοδος λήξης = ύλη συγκολλήσεως
5. Σχετικά με το σώμα χαρακτηριστικά γνωρίσματα:
1) Διαμόρφωση λιμένων = ενιαίος/πολυ
2) Δάχτυλα της EMI - κορυφή και πλευρές = με χωρίς
3) Προσανατολισμός συρτών = πρότυπα - σύρτης κάτω
4) Μήκος ουρών PCB
6. Σχετικά με την επαφή χαρακτηριστικά γνωρίσματα:
1) Φορτωμένος εκ των προτέρων = ναι
2) Ο τύπος λήξης επαφών = μέσω της τρύπας/η επιφάνεια τοποθετεί
7. Στεγάζοντας σχετικά χαρακτηριστικά γνωρίσματα:
1) Ύφος συνδετήρων = Jack
8. Βιομηχανικά τυποποιημένοι:
1) RoHS/ELV συμμόρφωση = RoHS υποχωρητικό, ELV υποχωρητικό
2) Η αμόλυβδη ύλη συγκολλήσεως επεξεργάζεται = ύλη συγκολλήσεως κυμάτων ικανή σε 240°C,
Ύλη συγκολλήσεως κυμάτων ικανή σε 260°C, ύλη συγκολλήσεως κυμάτων ικανή σε 265°C
Επανακυκλοφορία-συγκόλληση προαιρετική
3) RoHS/ELV η ιστορία συμμόρφωσης = πάντα ήταν RoHS υποχωρητικό
9. Προσδιορισμός που χαρακτηρίζει:
1) Χρώμα των αριστερών οδηγήσεων (θέση #1) = πράσινος - αντιστάτης 250 ωμ
2) Χρώμα των σωστών οδηγήσεων (θέση #2) = πράσινος - αντιστάτης 250 ωμ
10. Όροι για τη χρήση:
1) Ισχύει = τυπωμένος πίνακας κυκλωμάτων
2) Περιβαλλοντικές συνθήκες = γραφείο/εγκαταστάσεις
3) Λειτουργούσα θερμοκρασία (°C) = 0 - 70/-40 - +85
11.Hipot:
1500Vrms λ.
Σχεδιασμένος για να υποστηρίξει τις εφαρμογές, όπως ADSL οι διαποδιαμορφωτές, LAN--μητρική κάρτα. Εξοπλισμοί δικτύωσης και επικοινωνίας όπως η ΠΛΗΜΝΗ, κάρτα PC, διακόπτης, δρομολογητής, PC Mainboard, SDH, PDH, τηλέφωνο IP, xDSL διαποδιαμορφωτής, λύσεις τηλεφωνικών κέντρων, σύνθετοι μετασχηματιστές, οργάνωση πυλών VOIP, πρωτόκολλο πυλών συνόρων, γρήγορος διακόπτης ethernet…
TS-10009-3
18 έτη εμπειρίας παραγωγής,
2600 προσωπικό,
100% δοκιμή
Εύκαμπτος χρόνος παράδοσης
Σχέδιο για το Tj, Intel, Samsung, τρηματώδης σκώληκας, Jabil, Flextronics, κυπαρίσσι, Freescale, EKF .......
Ενσωματωμένη εύκαμπτη συνέλευση PCB Άκαμπτος-εύκαμπτη συνέλευση PCB Μικροηλεκτρονικό, τσιπ κτυπήματος Μικροηλεκτρονικός, τσιπ εν πλω Οπτικοηλεκτρονική συνέλευση RF/ασύρματη συνέλευση Μέσω της συνέλευσης τρυπών Η επιφάνεια τοποθετεί τη συνέλευση Συνέλευση συστημάτων Τυπωμένη συνέλευση πινάκων κυκλωμάτων
