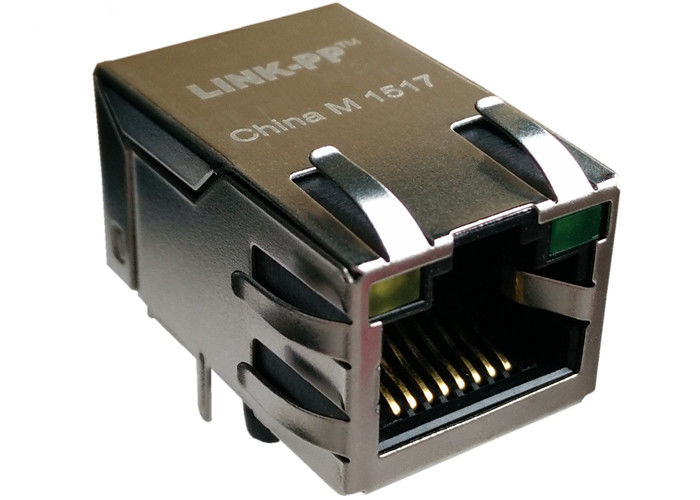

Το ενσωματωμένο Magnetics τοπικό LAN 10/100BASE TX Ethernet σχεδιαγράμματος PCB rta-144B1K1A RJ45

RTA-144B1K1A RJ45 Ενσωματωμένη διάταξη PCE Magnetics LAN 10 / 100BASE TX Ethernet

Υποδοχή LAN 10 / 100BASE T RJ45 Με μαγνητική μονάδα

♦ Σχεδιασμένο για εφαρμογή κάρτας διασύνδεσης δικτύου.
♦ Σχεδιασμένο ώστε να πληροί τις απαιτήσεις του IEEE802.3u.
♦ Διατίθεται σε όλες τις αναλογίες στροφών που χρησιμοποιούνται από το LAN ICmanufactures.
♦ Υπάρχουν διαθέσιμες κεντρικές βαλβίδες κεντρικού κέντρου για πρόσθετη αναγωγή EMI.
♦ Απλούστερη μαγνητική συνιστώσα για τοποθέτηση σε PCB.
♦ Διατηρεί την ελαχιστοποίηση του χώρου PCB.

Σχεδιασμός μοντέλου : 【RTA-144B1K1A】

Μοντέλο μαζικής παραγωγής : 【LPJ1028AGNL】

MAG.REVERSE LATCH,

LED προαιρετικά. EMI-δάχτυλο Προαιρετικό.

Περιγραφή

RTA-144B1K1A RJ45 Ενσωματωμένη διάταξη PCE Magnetics LAN 10 / 100BASE TX Ethernet

1. Χαρακτηριστικά τύπου προϊόντος:

1) Τύπος προϊόντος = Συνδετήρας
2) Τύπος υποδοχής = RJ45
3) Προφίλ = Πρότυπο
4) Προσανατολισμός τοποθέτησης PCB = Side entry (Δεξιά γωνία) / Top Entry (Κατακόρυφη)

2. Μηχανική προσάρτηση:
1) Διαμόρφωση υποδοχέα = 1 x 1

3. Ηλεκτρικά χαρακτηριστικά:
1) Θωρακισμένο = Ναι

4. Χαρακτηριστικά που σχετίζονται με τερματισμό:
1) EMI Finger - Κάτω = Χωρίς
2) Μέθοδος τερματισμού = Κόλληση

5. Σώμα που σχετίζονται με τα χαρακτηριστικά:
1) Διαμόρφωση θύρας = Single / Multi
2) EMI δάχτυλα -Τοπ και πλευρές = με / χωρίς
3) Προσανατολισμός κλείστρου = Στάνταρ - Μπλοκάρισμα προς τα κάτω
4) Μήκος ουράς PCB

6. Χαρακτηριστικά που αφορούν τις επαφές:
1) Προπληρωμένη = Ναι
2) Τύπος τερματισμού επαφής = Μέση τρύπα / Επιφάνεια στήριξης

7. Χαρακτηριστικά σχετικά με τη στέγαση:
1) Στυλ συνδέσμου = υποδοχή

8. Πρότυπα Βιομηχανίας:
1) Συμμόρφωση RoHS / ELV = Συμβατό με RoHS, συμμορφούμενο με την οδηγία ELV
2) Μόλυβδος χωρίς συγκόλληση διεργασίες = Wave συγκόλλησης ικανό να 240 ° C,

Συγκολλητικό με κύματα ικανό να φθάσει τους 260 ° C, συγκολλητικό κύματος ικανό να φτάσει τους 265 ° C

Συγκόλληση με επανασχηματισμό προαιρετικά.
3) Ιστορικό Συμμόρφωσης RoHS / ELV = Συμμορφώθηκε πάντοτε με RoHS

9. Σήμανση αναγνώρισης:
1) Αριστερό χρώμα LED (Θέση # 1) = Πράσινο - αντίσταση 250 ohm
2) Δεξιά Χρώμα LED (Θέση # 2) = Πράσινο - 250 ohm αντίσταση

10. Όροι Χρήσης:
1) Ισχύει για = Πλακέτα τυπωμένων κυκλωμάτων
2) Περιβαλλοντικές συνθήκες = Γραφείο / Εγκαταστάσεις
3) Θερμοκρασία λειτουργίας (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

Εφαρμογές για τον χρήστη του τερματικού

Σχεδιασμένο για να υποστηρίζει εφαρμογές, όπως μόντεμ ADSL, LAN-on-Motherboard. Εξοπλισμός δικτύωσης και επικοινωνίας όπως HUB, κάρτα PC, διακόπτης, δρομολογητής, φορητό υπολογιστή, SDH, PDH, τηλέφωνο IP, μόντεμ xDSL, λύσεις Call Center, σύνθετα αποκωδικοποιητές, ρύθμιση πύλης VOIP, πρωτόκολλο Gateway Gateway, γρήγορος διακόπτης Ethernet. ..

Ανταγωνιστικό πλεονέκτημα

RTA-144B1K1A

18 χρόνια εμπειρία στην παραγωγή,

2600 προσωπικό,

Δοκιμή 100%

Ευέλικτος χρόνος παράδοσης

Κύριος Πελάτης

Σχεδίαση για Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......

Εφαρμογή EMS

Ενσωματωμένη συναρμολόγηση εύκαμπτων PCB. Άκαμπτη-εύκαμπτη διάταξη PCB? Μικροηλεκτρονική, Flip Chip; Μικροηλεκτρονική, Chip On Board? Οπτικοηλεκτρονική συναρμολόγηση. Συσκευή RF / Wireless? Μέσω της συναρμολόγησης τρύπων. Συναρμολόγηση επιφάνειας; Συναρμολόγηση συστήματος. Συγκρότημα πίνακα τυπωμένων κυκλωμάτων

Άλλη αντικαταστάσιμη λίστα
