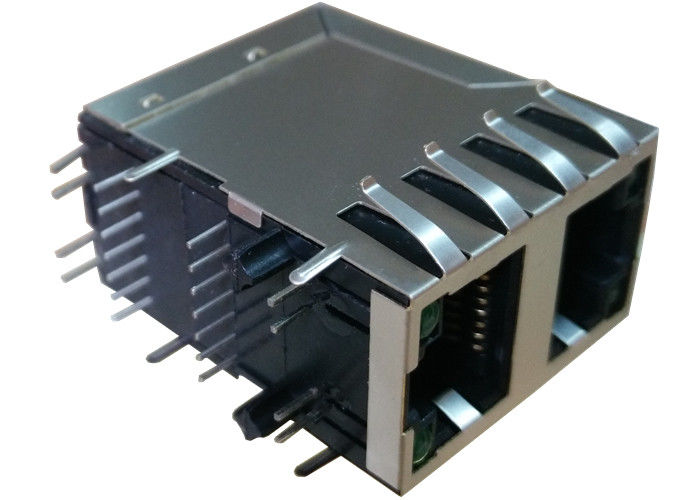

DA1T002I3/συσσωρευμένο DA1T101J1 RJ45 ενσωματωμένο 2x1 Gigabit Ethernet ο μορφωματικός Jack
|
DA1T002I3/DA1T101J1
|
Rj45 2x1
|
Συσσωρευμένος μορφωματικός γρύλος RJ45
|
Rj45 συσσωρευμένοι συνδετήρες
|
10 / 100/1000 ενσωματωμένος Magnetics 2x1 συνδετήρας βάση-τ RJ45
1.Complies με την απαίτηση IEEE 802.3ab των προτύπων.
2.RJ-45 συνδετήρας που ενσωματώνεται με στο μετασχηματιστή/τον αντιστάτη σύνθετης αντίστασης/τον πυκνωτή υψηλής τάσης.
3.Size όπως το συνδετήρα rj-45 για να σώσει το διάστημα πινάκων PCB.
4.Reduced ακτινοβολία της EMI για να βελτιώσει την απόδοση της EMI.
5.Design για τη 10/100/1000 μετάδοση ΒΑΣΕΩΝ άνω των του καλωδίου utp-5.
6.Compliance με τις απαιτήσεις ROHS.
7.Operating σειρά θερμοκρασίας: 0 ℃ σε +70. ℃
8.Storage σειρά θερμοκρασίας: -25 έως +85.
Σχεδιασμός του προτύπου: 【DA1T002I3/DA1T101J1】
Πρότυπο μαζικής παραγωγής: 【LPJG17561A4NL/LPJG17503A146NL】
MAG.REVERSE ΣΥΡΤΗΣ,
Οδηγήσεων προαιρετικών Emi-δάχτυλο προαιρετικό.
Περιγραφή
1. Χαρακτηριστικά γνωρίσματα τύπων προϊόντων:
1) Τύπος προϊόντων = συνδετήρας
2) Τύπος του Jack = RJ45
3) Σχεδιάγραμμα = πρότυπα
4) Τοποθετώντας προσανατολισμός PCB = δευτερεύουσα είσοδος (σωστή γωνία)
2. Μηχανική σύνδεση:
1) Διαμόρφωση του Jack = 1 X 1
3. Ηλεκτρικά χαρακτηριστικά:
1) Προστατευμένος = ναι
4. Σχετικά με τη λήξη χαρακτηριστικά γνωρίσματα:
1) Δάχτυλο της EMI - κατώτατο σημείο = χωρίς
2) Μέθοδος λήξης = ύλη συγκολλήσεως
5. Σχετικά με το σώμα χαρακτηριστικά γνωρίσματα:
1) Διαμόρφωση λιμένων = ενιαίος/πολυ
2) Δάχτυλα της EMI - κορυφή και πλευρές = με χωρίς
3) Προσανατολισμός συρτών = πρότυπα - σύρτης κάτω
4) Μήκος ουρών PCB
6. Σχετικά με την επαφή χαρακτηριστικά γνωρίσματα:
1) Φορτωμένος εκ των προτέρων = ναι
2) Ο τύπος λήξης επαφών = μέσω της τρύπας/η επιφάνεια τοποθετεί
7. Στεγάζοντας σχετικά χαρακτηριστικά γνωρίσματα:
1) Ύφος συνδετήρων = Jack
8. Βιομηχανικά τυποποιημένοι:
1) RoHS/ELV συμμόρφωση = RoHS υποχωρητικό, ELV υποχωρητικό
2) Η αμόλυβδη ύλη συγκολλήσεως επεξεργάζεται = ύλη συγκολλήσεως κυμάτων ικανή σε 240°C,
Ύλη συγκολλήσεως κυμάτων ικανή σε 260°C, ύλη συγκολλήσεως κυμάτων ικανή σε 265°C
Επανακυκλοφορία-συγκόλληση προαιρετική
3) RoHS/ELV η ιστορία συμμόρφωσης = πάντα ήταν RoHS υποχωρητικό
9. Προσδιορισμός που χαρακτηρίζει:
1) Χρώμα των αριστερών οδηγήσεων (θέση #1) = πράσινος - αντιστάτης 250 ωμ
2) Χρώμα των σωστών οδηγήσεων (θέση #2) = πράσινος - αντιστάτης 250 ωμ
10. Όροι για τη χρήση:
1) Ισχύει = τυπωμένος πίνακας κυκλωμάτων
2) Περιβαλλοντικές συνθήκες = γραφείο/εγκαταστάσεις
3) Λειτουργούσα θερμοκρασία (°C) = 0 - 70/-40 - +85
11.Hipot:
1500Vrms λ.
Εφαρμογές για τον τελικό χρήστη
Σχεδιασμένος για να υποστηρίξει τις εφαρμογές, όπως ADSL οι διαποδιαμορφωτές, LAN--μητρική κάρτα. Εξοπλισμοί δικτύωσης και επικοινωνίας όπως η ΠΛΗΜΝΗ, κάρτα PC, διακόπτης, δρομολογητής, PC Mainboard, SDH, PDH, τηλέφωνο IP, xDSL διαποδιαμορφωτής, λύσεις τηλεφωνικών κέντρων, σύνθετοι μετασχηματιστές, οργάνωση πυλών VOIP, πρωτόκολλο πυλών συνόρων, γρήγορος διακόπτης ethernet…
Ανταγωνιστικό πλεονέκτημα
DA1T002I3/DA1T101J1
18 έτη εμπειρίας παραγωγής,
2600 προσωπικό,
100% δοκιμή
Εύκαμπτος χρόνος παράδοσης
Κύριος πελάτης
Σχέδιο για το Tj, Intel, Samsung, τρηματώδης σκώληκας, Jabil, Flextronics, κυπαρίσσι, Freescale, EKF .......
Εφαρμογή EMS
Ενσωματωμένη εύκαμπτη συνέλευση PCB Άκαμπτος-εύκαμπτη συνέλευση PCB Μικροηλεκτρονικό, τσιπ κτυπήματος Μικροηλεκτρονικός, τσιπ εν πλω Οπτικοηλεκτρονική συνέλευση RF/ασύρματη συνέλευση Μέσω της συνέλευσης τρυπών Η επιφάνεια τοποθετεί τη συνέλευση Συνέλευση συστημάτων Τυπωμένη συνέλευση πινάκων κυκλωμάτων
