Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: DA4S103A4
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 50/500/1000/60K
Τιμή: $1.1-$12
Συσκευασία λεπτομέρειες: ΔΙΣΚΟΣ
Χρόνος παράδοσης: Χρηματιστήριο
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 180K/Month
Part Number: |
DA4S103A4 |
Connector Type: |

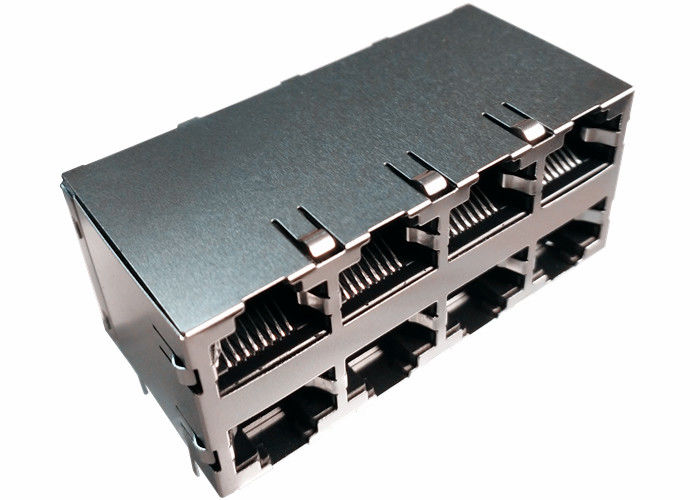

Stacked 2x4 RJ45 Connectors |
Applications: |
1000 Base-T |
Plating: |
50u″ gold |
Shield: |
Yes |
LED: |
Left Green Right Yellow |
Part Number: |
DA4S103A4 |
Connector Type: |
Stacked 2x4 RJ45 Connectors |
Applications: |
1000 Base-T |
Plating: |
50u″ gold |
Shield: |
Yes |
LED: |
Left Green Right Yellow |
1. Πλαστικό Υλικό: Θερμοπλαστικό (UL 94V-0), Μαύρο περίβλημα.
2. Μεταλλική Ασπίδα: Ορείχαλκος, πάχους 30 ιντσών, Νικέλιο.
3. Ελατηριωτό Σύρμα: Ορείχαλκος φωσφόρου.
4. Καρφίτσα Συγκόλλησης: 0.5x0.35mm, Ορείχαλκος φωσφόρου με επιμετάλλωση συγκόλλησης.
5. Ανθεκτικότητα: 750 κύκλοι ζευγοποίησης Ελάχ.
Συμμορφώνεται με τις απαιτήσεις των προτύπων IEEE 802.3ab.
Σύνδεσμος RJ-45 ενσωματωμένος με μετασχηματιστή/αντίσταση σύνθετης αντίστασης/πυκνωτή υψηλής τάσης.
Το μέγεθος είναι το ίδιο με τον σύνδεσμο RJ-45 για εξοικονόμηση χώρου πλακέτας PCB.
Μειωμένη ακτινοβολία EMI για βελτίωση της απόδοσης EMI.
Σχεδιασμός για μετάδοση 1000BASE μέσω καλωδίου UTP-5.
Συμμόρφωση με τις απαιτήσεις ROHS.
Εύρος θερμοκρασίας λειτουργίας: 0℃ έως +70℃.
Εύρος θερμοκρασίας αποθήκευσης: -25℃ έως +85℃.
| Παράμετρος | Προδιαγραφή |
|---|---|
| Λόγος στροφών (±2%) | TX: 1CT : 1CT, RX: 1CT : 1CT |
| Απώλεια εισαγωγής | 1–100 MHz: ≤ -1.0 dB |
| Απώλεια επιστροφής | 1–30 MHz: ≥ -18 dB40 MHz: ≥ -16 dB50 MHz: ≥ -14.8 dB60–80 MHz: ≥ -12.5 dB100 MHz: ≥ -10 dB |
| Διασταυρούμενη ομιλία (NEXT) | 0.5–10 MHz: ≥ -50 dB30 MHz: ≥ -40 dB50 MHz: ≥ -35 dB100 MHz: ≥ -30 dB |
| Αγωγιμότητα ανοιχτού κυκλώματος (OCL) | ≥ 350 µH @ 100 KHz, 0.1 V με 8 mA DC Bias |
| DCMR (Απόρριψη διαφορικού σε κοινό τρόπο) | 0.3–30 MHz: ≥ -50 dB60 MHz: ≥ -45 dB100 MHz: ≥ -40 dB |
| Hi-Pot (Τάση μόνωσης) |
1500 Vrms (Πρωτεύον προς Δευτερεύον) |
