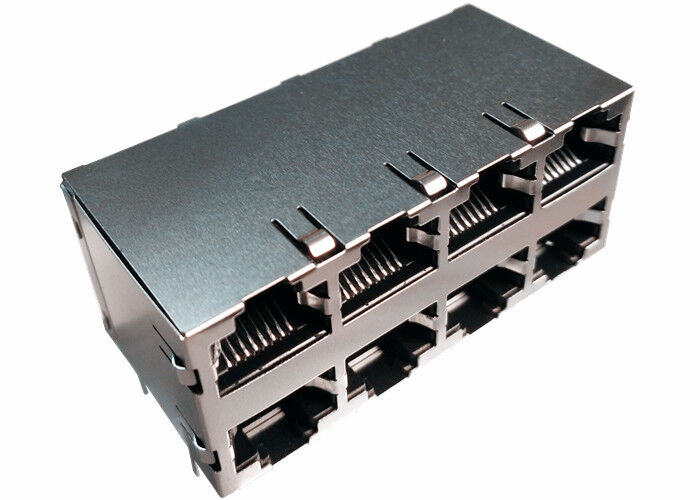

DA4T10304 συσσωρευμένοι Rj45 συνδετήρες 2x4 ενσωματωμένο Gigabit Ethernet ο μορφωματικός Jack

DA4T10304 συσσωρευμένοι συνδετήρες ενσωματωμένο 2x4 Gigabit Ethernet ο μορφωματικός Jack Rj45

10/100/1000 ενσωματωμένος Magnetics 2x4 συνδετήρας βάση-τ RJ45

1.Complies με την απαίτηση IEEE 802.3ab των προτύπων.
2.RJ-45 συνδετήρας που ενσωματώνεται με στο μετασχηματιστή/τον αντιστάτη σύνθετης αντίστασης/τον πυκνωτή υψηλής τάσης.
3.Size όπως το συνδετήρα rj-45 για να σώσει το διάστημα πινάκων PCB.
4.Reduced ακτινοβολία της EMI για να βελτιώσει την απόδοση της EMI.
5.Design για τη 10/100/1000 μετάδοση ΒΑΣΕΩΝ άνω των του καλωδίου utp-5.
6.Compliance με τις απαιτήσεις ROHS.
Σχεδιασμός του προτύπου: 【DA4T10304】

Πρότυπο μαζικής παραγωγής: 【LPJG47561CNL】

MAG.REVERSE ΣΥΡΤΗΣ,

Οδηγήσεων προαιρετικών  Emi-δάχτυλο προαιρετικό.

Περιγραφή
1. Χαρακτηριστικά γνωρίσματα τύπων προϊόντων:

  1) Τύπος προϊόντων = συνδετήρας
  2) Τύπος του Jack = RJ45
  3) Σχεδιάγραμμα = πρότυπα
  4) Τοποθετώντας προσανατολισμός PCB = δευτερεύουσα είσοδος εισόδων (σωστή γωνία) /Top (κάθετη)

2. Μηχανική σύνδεση:
  1) Διαμόρφωση του Jack = 2x4

3. Ηλεκτρικά χαρακτηριστικά:
  1) Προστατευμένος = ναι

4. Σχετικά με τη λήξη χαρακτηριστικά γνωρίσματα:
  1) Δάχτυλο της EMI - κατώτατο σημείο = χωρίς
  2) Μέθοδος λήξης = ύλη συγκολλήσεως

5. Σχετικά με το σώμα χαρακτηριστικά γνωρίσματα:
  1) Διαμόρφωση λιμένων = ενιαίος/πολυ
  2) Δάχτυλα της EMI - κορυφή και πλευρές = με χωρίς
  3) Προσανατολισμός συρτών = πρότυπα - σύρτης κάτω
  4) Μήκος ουρών PCB

6. Σχετικά με την επαφή χαρακτηριστικά γνωρίσματα:
  1) Φορτωμένος εκ των προτέρων = ναι
  2) Ο τύπος λήξης επαφών = μέσω της τρύπας/η επιφάνεια τοποθετεί

7. Στεγάζοντας σχετικά χαρακτηριστικά γνωρίσματα:
  1) Ύφος συνδετήρων = Jack

8. Βιομηχανικά τυποποιημένοι:
  1) RoHS/ELV συμμόρφωση = RoHS υποχωρητικό, ELV υποχωρητικό
  2) Η αμόλυβδη ύλη συγκολλήσεως επεξεργάζεται = ύλη συγκολλήσεως κυμάτων ικανή σε 240°C,

      Ύλη συγκολλήσεως κυμάτων ικανή σε 260°C, ύλη συγκολλήσεως κυμάτων ικανή σε 265°C

      Επανακυκλοφορία-συγκόλληση προαιρετική
  3) RoHS/ELV η ιστορία συμμόρφωσης = πάντα ήταν RoHS υποχωρητικό

9. Προσδιορισμός που χαρακτηρίζει:
  1) Χρώμα των αριστερών οδηγήσεων (θέση #1) = πράσινος - αντιστάτης 250 ωμ
  2) Χρώμα των σωστών οδηγήσεων (θέση #2) = πράσινος - αντιστάτης 250 ωμ

10. Όροι για τη χρήση:
  1) Ισχύει = τυπωμένος πίνακας κυκλωμάτων
  2) Περιβαλλοντικές συνθήκες = γραφείο/εγκαταστάσεις
  3) Λειτουργούσα θερμοκρασία (°C) = 0 - 70/-40 - +85

11.Hipot:

     1500Vrms λ.

Ηλεκτρικές προδιαγραφές @25℃
1.Turns αναλογία:
  PRI: SEC = 1CT: 1CT

2.OCL:
  350uH ΕΛΑΧΙΣΤΟ @ 100KHz, 100mV, 8mADC
3.Insertion απώλεια:
  1~100MHz: - 1.0dB MAX
4.Return απώλεια (DB λ.):
  1~30MHz: - 18 30~60MHz: - 14
  60~80MHz: - 12
5.Crosstalk (ΤΎΠΟΣ DB):
  1~30MHz: - 40 30~60MHz: - 35
  60~80MHz: - 30
6.Differential στην κοινή απόρριψη τρόπου:
  1~50MHz: -30dB ΤΥΠΟΣ
  50~150MHz: -20dB ΤΥΠΟΣ
7.CMRR: 1~100MHz: - 30dB λ.
8.Isolation: 1500Vrms λ.
9.Operating σειρά θερμοκρασίας: -40℃~+85℃.

ΣΗΜΕΙΩΣΕΙΣ

1.Designed για να υποστηρίξει την εφαρμογή, όπως SOHO (ADSL
  διαποδιαμορφωτής), LAN--μητρική κάρτα (LOM), πλήμνη και διακόπτες.
2.Meets IEEE 802,3 προδιαγραφή
3.Connector υλικά:
  Στέγαση: Θερμοπλαστικό UL94V-0
  Επαφή/ασπίδα: Κράμα χαλκού
  Επένδυση ασπίδων: Νικέλιο
  Επένδυση επαφών: Χρυσές 6 μικροΐντσες λ. Σε επαφή περιοχή.
θερμοκρασία ακρών ύλης συγκολλήσεως 4.Wave: 265℃ Max, 5 SEC Max.
