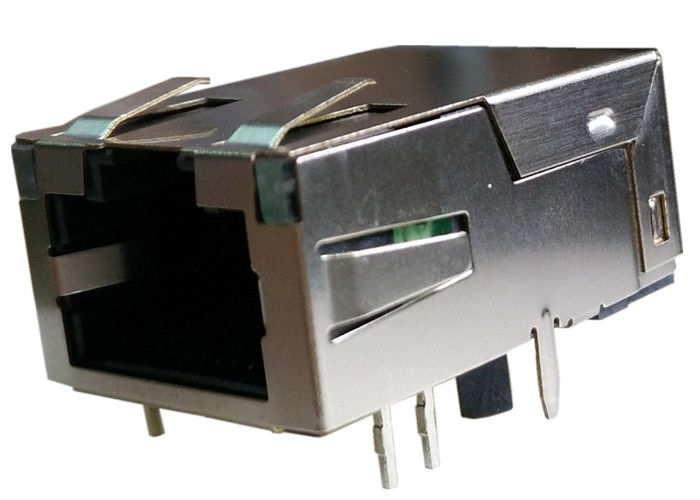

L834-1G1T-S7 RJ45 Magjack Χαμηλού Προφίλ 1 Θύρα 1000 Base-T Θωρακισμένο

Το L834-1G1T-S7 είναι μια χαμηλού προφίλ ενσωματωμένη μονάδα συνδέσμου MagJack με διαμόρφωση θύρας 1x1, ταχύτητα 1000BASE-T, ενσωματωμένα LED, προστασία EMI, προσανατολισμό tab-down και συμμόρφωση RoHS.

Επισκόπηση του L834-1G1T-S7 Low-Profile MagJack

ΗΔελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧσυνδυάζει τον συνδετήρα Ethernet και τα μαγνητικά συστατικά σε μία ενιαία ολοκληρωμένη λύση.και υποστηρίζει σταθερή απόδοση σήματος σε εξοπλισμό δικτύου υψηλής ταχύτητας.

Είναι...σχεδιασμός χαμηλού προφίλ μεσαίου επιπέδουΤο σύστημα αυτό είναι ιδιαίτερα χρήσιμο όταν ο χώρος του διοικητικού συμβουλίου είναι περιορισμένος, ενώ τοπροστατευόμενη θήκη και καρτέλες EMIσυμβάλλουν στη μείωση των ηλεκτρομαγνητικών παρεμβολών σε θορυβώδη περιβάλλοντα.

Βασικές προδιαγραφέςτου L834-1G1T-S7

Ηλεκτρικά χαρακτηριστικάτων ICM L834-1G1T-S7 RJ45

ΗL834-1G1T-S7 MagJack χαμηλού προφίλέχει σχεδιαστεί για να υποστηρίζει σταθερή μετάδοση σήματος Ethernet και επιδόσεις προσανατολισμένες προς τη συμμόρφωση.

1Γυρίζει αναλογία.

• TP1:1CT: 1CT ± 2%
• TP2:1CT: 1CT ± 2%
• TP3:1CT: 1CT ± 2%
• TP4:1CT: 1CT ± 2%

2. Ινδυτικότητα

• DCL @ 100kHz / 100mVRMS:350 μμH MIN.στο8mA DC παραμερισμός(0°C έως 70°C)

3. Απώλεια εισαγωγής

• 0.1 MHz έως 1 MHz:-1,1 dB μέγιστο
• 1 MHz έως 65 MHz:-0,5 dB μέγιστο
• 65 MHz έως 100 MHz:-0,8 dB μέγιστο
• Από 100 MHz έως 125 MHz:-1,2 dB μέγιστο

4. Επιστροφή απώλειας

• 00,5 MHz έως 40 MHz:-18 dB
• Από 40 MHz έως 100 MHz:-12 + 20LOG ((f/80MHz) dB

5. Απέρριψη κοινής λειτουργίας

• 100 kHz έως 100 MHz:-30 dB min

6. Κοινή απόρριψη από τη διάσταση προς τη διάσταση διαφορών

• 100 kHz έως 100 MHz:-35 dB min

7- Διασταυρούμενη ακρόαση.

• 1MHz έως 100MHz:-30 dB min

8. Υπόκλιση / τάση απομόνωσης

• 1500 στροφές
• 100% της παραγωγής δοκιμάζεται σύμφωνα με:Απαιτήσεις απομόνωσης IEEE 802.3

9. Ηλεκτρικές προδιαγραφές LED

• LED 1 & LED 2
• Προσωρινή τάση (πράσινη):2.2V typ. σε IF = 20mA
• Κυριακό μήκος κύματος (πράσινο):570 nm τυπικά σε IF = 20mA

L834-1G1T-S7 Σχέδιο

Ενημερωτικά σχετικά με το L834-1G1T-S7 Low-Profile MagJack

Αν το έργο σας χρειάζεταιχαμηλού προφίλ MagJack, α1x1 1000BASE-T μονάδα συνδέσμου, ήμε προστατευμένη ενσωματωμένη πρίζα Ethernet με LED, τοΔελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧΗ ενσωματωμένη μαγνητική του σχεδίαση, η προστασία από EMI,και το tab-down διάτρητη δομή το καθιστούν μια πρακτική επιλογή για το σύγχρονο δίκτυο υλικό και ενσωματωμένο εξοπλισμό επικοινωνίας.

1Τι είναι το L834-1G1T-S7;

ΗΔελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧείναιχαμηλού προφίλ ενσωματωμένη σύνδεση MagJackγια1000BASE-T Gigabit Ethernetεφαρμογές.

2Είναι το L834-1G1T-S7 κατάλληλο για Gigabit Ethernet;

Είναι σχεδιασμένο για...1000BASE-TΗ χρήση του είναι ιδιαίτερα ευρέως διαδεδομένη, γεγονός που το καθιστά κατάλληλο για διεπαφές Gigabit Ethernet.

3Το L834-1G1T-S7 περιλαμβάνει LED;

Ναι, συμπεριλαμβάνειενσωματωμένα LEDμεΤύπος LED G/Gγια την ένδειξη σύνδεσης/δραστηριότητας.

4Είναι ο L834-1G1T-S7 προστατευμένος;

Ναι, συμπεριλαμβάνειΤάμπ EMIΚαι μια προστατευμένη δομή για να μειώσει τις ηλεκτρομαγνητικές παρεμβολές.

5Ποιο είναι το στυλ τοποθέτησης του L834-1G1T-S7;

ΧρησιμοποιείΔιορθωτή διάτρησηςσχεδιασμός για σταθερή εγκατάσταση PCB.

6Είναι το L834-1G1T-S7 συμβατό με το RoHS;

Ναι, είναι.Συμμόρφωση με το RoHS.
