L834-1G1T-S7 RJ45 Magjack Χαμηλού Προφίλ 1 Θύρα 1000 Base-T Θωρακισμένο

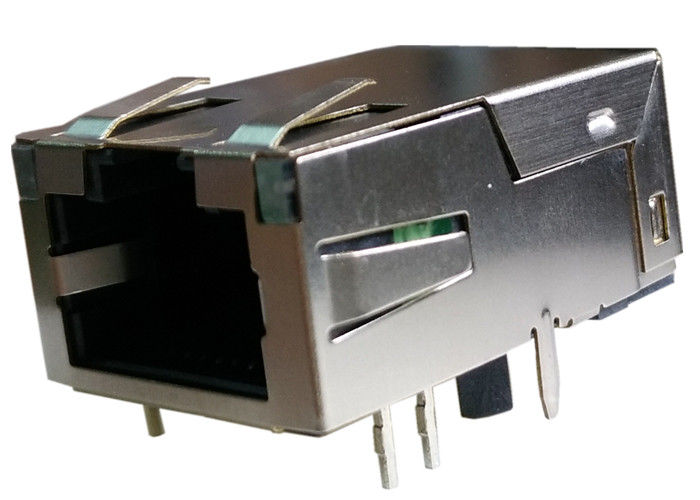

Το L834-1G1T-S7 είναι μια ενσωματωμένη μονάδα σύνδεσης MagJack χαμηλού προφίλ με διαμόρφωση θύρας 1x1, ταχύτητα 1000BASE-T, ενσωματωμένα LED, θωράκιση EMI, προσανατολισμό προς τα κάτω και συμμόρφωση με RoHS.

Επισκόπηση του L834-1G1T-S7 Low-Profile MagJack

ΟL834-1G1T-S7συνδυάζει την υποδοχή Ethernet και τα μαγνητικά εξαρτήματα σε μια ενιαία ολοκληρωμένη λύση. Αυτό βοηθά στην απλοποίηση της διάταξης PCB, στη μείωση της πολυπλοκότητας της συναρμολόγησης και στην υποστήριξη σταθερής απόδοσης σήματος σε εξοπλισμό δικτύου υψηλής ταχύτητας.

Τουσχεδιασμός χαμηλού προφίλ μεσαίου επιπέδουτο καθιστά ιδιαίτερα χρήσιμο όπου ο χώρος στον πίνακα είναι περιορισμένος, ενώ τοθωρακισμένο περίβλημα και γλωττίδες EMIβοηθούν στη μείωση των ηλεκτρομαγνητικών παρεμβολών σε θορυβώδη περιβάλλοντα.

Βασικές Προδιαγραφέςτου L834-1G1T-S7

Ηλεκτρικά Χαρακτηριστικάτων L834-1G1T-S7 RJ45 ICM

ΟL834-1G1T-S7 MagJack χαμηλού προφίλέχει σχεδιαστεί για να υποστηρίζει σταθερή μετάδοση σήματος Ethernet και απόδοση προσανατολισμένη στη συμμόρφωση.

1. Αναλογία στροφών

• TP1:1CT : 1CT ±2%
• TP2:1CT : 1CT ±2%
• TP3:1CT : 1CT ±2%
• TP4:1CT : 1CT ±2%

2. Επαγωγή

• DCL @ 100kHz / 100mVRMS:350μH MIN.στοΠόλωση DC 8mA(0°C έως 70°C)

3. Απώλεια εισαγωγής

• 0,1 MHz έως 1 MHz:-1,1 dB μέγ
• 1 MHz έως 65 MHz:-0,5 dB μέγ
• 65 MHz έως 100 MHz:-0,8 dB μέγ
• 100 MHz έως 125 MHz:-1,2 dB μέγ

4. Απώλεια επιστροφής

• 0,5 MHz έως 40 MHz:-18 dB
• 40 MHz έως 100 MHz:-12 + 20 LOG (f/80 MHz) dB

5. Απόρριψη κοινής λειτουργίας

• 100kHz έως 100MHz:-30 dB min

6. Απόρριψη κοινής λειτουργίας σε διαφορική λειτουργία

• 100kHz έως 100MHz:-35 dB min

7. Διαλογή

• 1 MHz έως 100 MHz:-30 dB min

8. Hipot / Τάση απομόνωσης

• 1500 Vrms
• 100% παραγωγή δοκιμασμένη για συμμόρφωσηΑπαιτήσεις απομόνωσης IEEE 802.3

9. Ηλεκτρικές προδιαγραφές LED

• LED 1 & LED 2
• Μπροστινή τάση (πράσινο):2,2V τύπου. σε IF = 20 mA
• Κυρίαρχο μήκος κύματος (πράσινο):570nm τύπου. σε IF = 20 mA

L834-1G1T-S7 Σχέδιο

Συχνές ερωτήσεις σχετικά με το L834-1G1T-S7 MagJack χαμηλού προφίλ

Εάν το έργο σας χρειάζεται αχαμηλού προφίλ MagJack, α1x1 μονάδα υποδοχής 1000BASE-T, ή αθωρακισμένη ενσωματωμένη υποδοχή Ethernet με LED, τοL834-1G1T-S7προσφέρει μια συμπαγή και αξιόπιστη λύση. Ο ενσωματωμένος μαγνητικός του σχεδιασμός, η προστασία EMI και η δομή με οπή με γλωττίδα το καθιστούν πρακτική επιλογή για σύγχρονο υλικό δικτύου και ενσωματωμένο εξοπλισμό επικοινωνίας.

1. Τι είναι το L834-1G1T-S7;

ΟL834-1G1T-S7είναι αχαμηλού προφίλ ενσωματωμένη μονάδα σύνδεσης MagJackγια1000BASE-T Gigabit Ethernetεφαρμογές.

2. Είναι το L834-1G1T-S7 κατάλληλο για Gigabit Ethernet;

Ναί. Έχει σχεδιαστεί για1000ΒΑΣΗ-Τχρήση, καθιστώντας το κατάλληλο για διεπαφές Gigabit Ethernet.

3. Το L834-1G1T-S7 περιλαμβάνει LED;

Ναί. Περιλαμβάνειενσωματωμένα LEDμεΤύπος LED G/Gγια ένδειξη σύνδεσης/δραστηριότητας.

4. Είναι το L834-1G1T-S7 θωρακισμένο;

Ναί. Περιλαμβάνεικαρτέλες EMIκαι μια θωρακισμένη δομή που βοηθά στη μείωση των ηλεκτρομαγνητικών παρεμβολών.

5. Ποιο είναι το στυλ τοποθέτησης του L834-1G1T-S7;

Χρησιμοποιεί αβάση διαμπερούς οπήςσχεδιασμός για σταθερή εγκατάσταση PCB.

6. Είναι το L834-1G1T-S7 RoHS συμβατό;

Ναί. ΕίναιΣυμβατό με RoHS.
