Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: 24HSS1041A-2 HF
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 400/2000/10K/25K
Τιμή: $0.06-$3.2
Συσκευασία λεπτομέρειες: T&R
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 3KK/Month
Spec: |
24HSS1041A-2 HF |
Τύπος μετασχηματιστή: |
Απομόνωση και διεπαφή δεδομένων |
Αναλογία στροφών - Πρωτογενής:Δευτερογενής: |
1: 1 Αναμεταδότης, 1: 1 Αποδέκτης |
Τύπος τοποθέτησης: |
Επιφανειακή βάση |
Μέγεθος / διάσταση: |
13,97 mm Υ x 16,51 mm Δ |
Υψόμετρος - καθιστή θέση (μέγιστο): |
6,60 χλστ |
Δείγματα: |
Διατίθεται δωρεάν |
Αναλογικό PN: |
LP5007NL |
Spec: |
24HSS1041A-2 HF |
Τύπος μετασχηματιστή: |
Απομόνωση και διεπαφή δεδομένων |
Αναλογία στροφών - Πρωτογενής:Δευτερογενής: |
1: 1 Αναμεταδότης, 1: 1 Αποδέκτης |
Τύπος τοποθέτησης: |
Επιφανειακή βάση |
Μέγεθος / διάσταση: |
13,97 mm Υ x 16,51 mm Δ |
Υψόμετρος - καθιστή θέση (μέγιστο): |
6,60 χλστ |
Δείγματα: |
Διατίθεται δωρεάν |
Αναλογικό PN: |
LP5007NL |
Χαρακτηριστικά προϊόντος
1. Σχεδιασμένο για μεγάλες αποστάσεις gigabit Ethernet 1000 BASE-T, full duplex εφαρμογές.
2. Υποστηρίζει 4 ζεύγη καλωδίων κατηγορίας UTP-5.
3. 1000 ΜΟΝΑΔΕΣ ΒΑΣΗΣ –Τ ΜΑΓΝΗΤΙΚΗΣ
3.Διασύνδεση καλωδίου για απομόνωση και χαμηλές εκπομπές κοινής λειτουργίας.
4.Εφαρμογές POE με δυνατότητα ρεύματος 350mA.
5. Συμβατό με το πρότυπο IEEE 802.3ab for1000 BASE-T.
6. Συμμορφωθείτε με τις απαιτήσεις ROHS & Χωρίς αλογόνο.
7. Εύρος θερμοκρασίας λειτουργίας: 0℃ έως +70℃ ή ομοιόμορφη- 40℃ έως +85℃
Αριθμός εξαρτήματος σχεδίασης:24HSS1041A-2 HF
Αριθμός ανταλλακτικού μαζικής παραγωγήςLP5007NL Iquivalent Cross In China Facilities
Ηλεκτρικές προδιαγραφές (25)

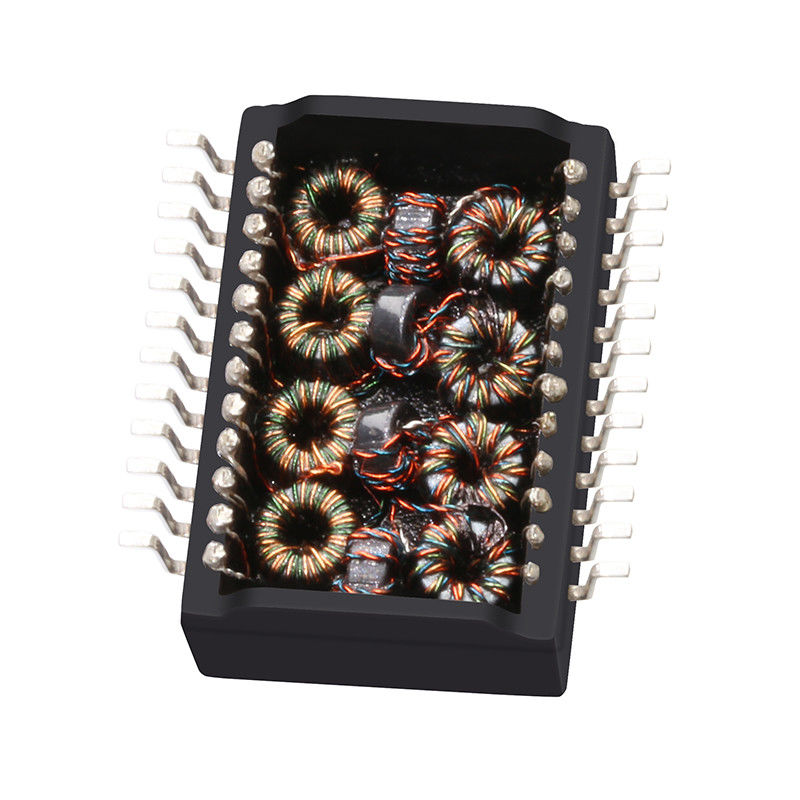

24HSS1041A-2 HF Gigabit Ethernet Transformer 1CT:1CT SMD 1500Vrms LP5007NL
1. Αναλογία στροφών 50KHz, 0,5V
Πλευρά τσιπ: Πλευρά γραμμής=1CT: 1CT+_2%
2. Επαγωγή (Ls) 100KHz, 0,1V, 12mA DC Bias:
Πλευρά τσιπ: 350uH Ελάχ
3. Απώλεια εισαγωγής1-100MHz: -1,4dB Μέγ
4. Απώλεια επιστροφής 1-30MHz: -16dB Ελάχ
40MHz: -14,4dB Ελάχ
50MHz: -13,1dB Ελάχ
60-80MHz: -12dB Ελάχ
100MHz: -10dB Ελάχ
5. Διαφορική απόρριψη κοινής λειτουργίας:
30MHz: -45dB Ελάχ
60MHz: -40dB Ελάχ
100MHz: -35dB Ελάχ
6. Crosstalk30MHz: -40dB Ελάχ
60MHz: -35dB Ελάχ
100MHz: -30dB Ελάχ
7. Hi-Pot: 1500Vrms, 0,5mA, 1Sec
Από την πλευρά του τσιπ στην πλευρά της γραμμής
Εφαρμογές για Χρήστη Τερματικού
Σχεδιασμένο για να υποστηρίζει εφαρμογές, όπως μόντεμ ADSL, LAN-on-Motherboard. Νεξοπλισμός etworking και επικοινωνίας όπως HUB, κάρτα PC, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, xDSL modem,Λύσεις τηλεφωνικών κέντρων, σύνθετοι αποκωδικοποιητές, ρύθμιση πυλών VOIP, Πρωτόκολλο Border Gateway, γρήγορος διακόπτης Ethernet ...
Ανταγωνιστικό Πλεονέκτημα
18 χρόνια εμπειρία παραγωγής,
2600 άτομα προσωπικό,
100% δοκιμή
Ευέλικτο χρόνο παράδοσης
Κύριος Πελάτης
Σχεδιασμός για Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF.......
Εφαρμογή EMS
Ενσωματωμένη εύκαμπτη διάταξη PCB. Άκαμπτο-Εύκαμπτο συγκρότημα PCB. Μικροηλεκτρονικό, Flip Chip; Μικροηλεκτρονικό, Chip On Board; Οπτοηλεκτρονική Συνέλευση; RF / Ασύρματη συναρμολόγηση; Μέσω Συναρμολόγησης Τρύπας. Συναρμολόγηση επιφανειακής βάσης. Συναρμολόγηση συστήματος; Συναρμολόγηση πλακέτας τυπωμένου κυκλώματος
