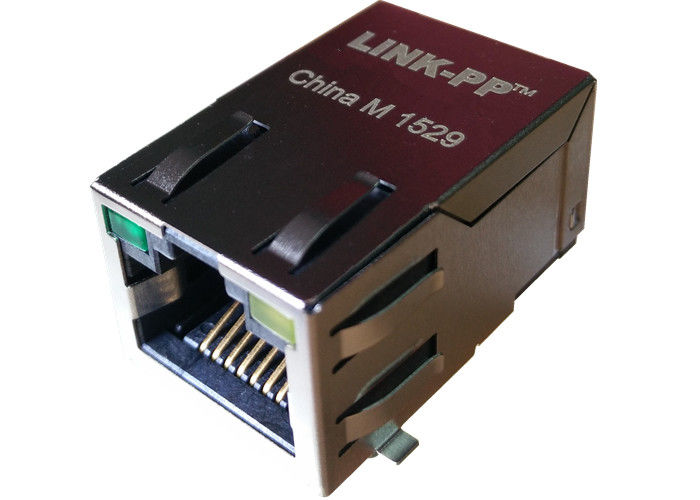

MIC24120-5101W-LF3 / MIC24121-5101W-LF3

Σύνδεσμος SMT RJ45 χαμηλού προφίλ με ενσωματωμένο μαγνητικό

Σύντομη επισκόπηση

Το MIC24120-5101W-LF3 και το MIC24121-5101W-LF3 είναιΣυσκευές για την κατασκευή ηλεκτρικών συσσωρευτών, που περιέχουν:, σχεδιασμένο για10/100BASE-T εφαρμογές EthernetΜε την ενσωμάτωση του μετασχηματιστή, της αντίστασης αντίστασης και του πυκνωτή υψηλής τάσης σε ένα συμπαγές RJ45, αυτά τα μοντέλαμειώνει την ακτινοβολία EMI, εξοικονομεί χώρο PCB και βελτιώνει την αποτελεσματικότητα του σχεδιασμού.

Σχεδιασμός μοντέλων:MIC24120-5101W-LF3 / MIC24121-5101W-LF3

Μοντέλο μαζικής παραγωγής:ΠΡΟΕΔΡΟΣ

Διατίθενται επιλογές LED και EMI-finger, καθιστώντας τις εξαιρετικά προσαρμόσιμες στις διαφορετικές απαιτήσεις των πελατών.

Βασικά χαρακτηριστικά

• Συμμόρφωση με τα πρότυπα
  • ΣυνάντησηΑπαιτήσεις της FCCκαιIEEE802.3uπρότυπα
  • Συμμόρφωση με το RoHS και απαλλαγή από μόλυβδο
• Πλεονεκτήματα απόδοσης
  • Μετασχηματιστή, αντίσταση και πυκνωτές γιασχεδιασμός συμπαγούς PCB
  • Βελτιστοποιημένο για10/100 μετάδοση Ethernet BASE-Tμέσω καλωδίου UTP Cat5
  • Μειωμένη ακτινοβολία EMI για τη βελτίωση της συνολικής απόδοσης EMC
• Μηχανολογικός και Ηλεκτρικός Σχεδιασμός
  • Διαθέσιμη σε:πλευρική είσοδος (δεξιά γωνία)ήανώτατη είσοδος (κατακόρυφη)τοποθέτηση
  • Προστατευτική θήκη για ανώτερη προστασία από το ΕΜΙ
  • ΠροαιρετικόΔείκτες LED(πράσινο 250Ω)
  • Περιοχή θερμοκρασίας λειτουργίας:0°C έως +70°C / -40°C έως +85°C
  • Περιοχή θερμοκρασίας αποθήκευσης:-25°C έως +85°C
  • Αντιστέκονται σε υψηλή θερμοκρασία:1500Vrms MIN
• Ευελιξία
  • Προσανατολισμός κλειδαριού: τυποποιημένη κλειδαριά προς τα κάτω
  • Διαθέσιμα με ή χωρίς δάχτυλα EMI
  • Υποστηρίζει και τα δύοδιάτρητοκαιεπιφανειακή τοποθέτησητερματισμός

Εφαρμογές

Τα MIC24120-5101W-LF3 / MIC24121-5101W-LF3 έχουν σχεδιαστεί για να υποστηρίζουν ένα ευρύ φάσμα συσκευών δικτύωσης και επικοινωνίας:

• Μόντεμ ADSL
• Λύσεις LAN-on-Motherboard
• Εναλλακτές και δρομολογητές Ethernet
• Κεντρικές πλακέτες υπολογιστών
• Τηλέφωνα IP / Πύλες VOIP
• Εξοπλισμός μετάδοσης SDH / PDH
• Λύσεις κέντρου κλήσεων
• Εγκαταστάματα (STB)
• Εξοπλισμός δικτύωσης επιχειρήσεων

Ανταγωνιστικά πλεονεκτήματα

• 18+ χρόνια εμπειρίας παραγωγής
• Πάνω από 2600 ειδικευμένο προσωπικό
• 100% ηλεκτρική δοκιμή(όχι μόνο δοκιμές παρτίδας)
• Ευέλικτοι χρόνοι παράδοσης
• Εμπιστευμένοι από τους μεγάλους παγκόσμιους πελάτες:TI, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF, και πολλά άλλα

Σχετικές δυνατότητες εφαρμογής EMS

• Ενσωματωμένο ευέλικτο PCB & άκαμπτο-ευέλικτο PCB συναρμολόγηση
• Μικροηλεκτρονικές συσκευασίες και συσκευασίες Flip Chip
• Τσιπ-On-Board & οπτοηλεκτρονική συναρμολόγηση
• Ραδιοφωνική / ασύρματη συναρμολόγηση και συναρμολόγηση συστήματος
• Μέσα από την συναρμολόγηση τρύπας και επιφάνειας
