MIC66211-5171T-LF3/7499210121 RJ45 PoE Connector Rectifier Bridge LPJ4049HDNL

PoE Συνδετήρας RJ45 MIC66211-5171T-LF3 = 7499210121 Επισκόπηση

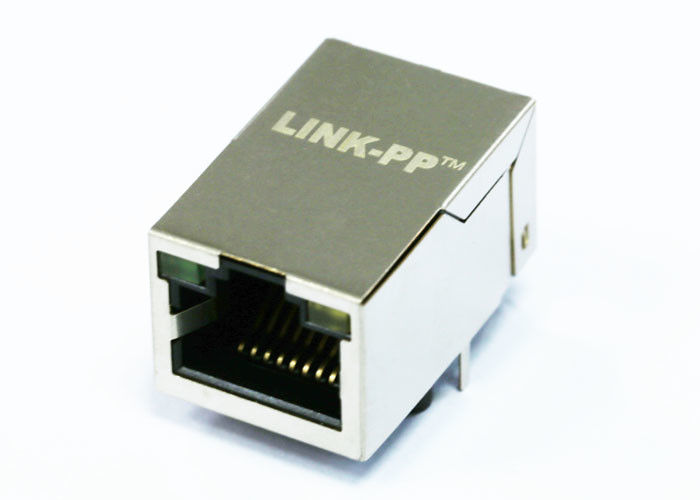

Ο MIC66211-5171T-LF3/7499210121 είναι ένας συνδετήρας RJ45 μονής θύρας με ενσωματωμένα μαγνητικά (μετασχηματιστής, πηνίο κοινού τρόπου και γέφυρα ανορθωτή) σχεδιασμένος ειδικά για εφαρμογές 10/100Base-T PoE. Διαθέτει πλευρική είσοδο διαμόρφωση με την καρτέλα προς τα κάτω με κίτρινους/πράσινους δείκτες LED, προσφέροντας συμπαγή και

1.  αξιόπιστη συνδεσιμότητα για βιομηχανικές και δικτυακές εφαρμογές.
2. 10/100 Ethernet RJ45 IEEE 802.3af PoE
3. 6μ” Επιχρύσωση (ελάχιστο) στις Επαφές
4. 350uH ελάχιστο OCL στα 8mA DC Bias σε όλο το
5. Εύρος Θερμοκρασίας Τροφοδοσία μέσω Ethernet RJ45 Μαγνητική Μονάδα
6. 100% Ηλεκτρικός Έλεγχος
7. 1500Vrms Hi-Pot

Δίσκος (SPQ: 50 τεμ, Κιβώτιο: 1.200 τεμ; Μέγεθος κιβωτίου: 32 × 30 × 31 cm; Μεικτό βάρος: 8,5 kg)

ΗΛΕΚΤΡΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ @25℃
1.Λόγος Σπειρών (±2%):
TX=1CT∶1 RX=1CT∶1
2. Επαγωγή OCL: 350uH ΕΛΑΧΙΣΤΟ
@ 100KHz/0.1V,8mA DC Bias
3. Απώλεια Εισαγωγής:
-1.0dB ΜΕΓΙΣΤΟ @ 1.0-100MHz
4. Απώλεια Επιστροφής:
-18dB ΕΛΑΧΙΣΤΟ @ 1-10MHz
-16dB ΕΛΑΧΙΣΤΟ @ 10-30MHz
-12dB ΕΛΑΧΙΣΤΟ @ 30-60MHz
-10dB ΕΛΑΧΙΣΤΟ @ 60-100MHz
5. Διάλογος:
-40dB ΕΛΑΧΙΣΤΟ @ 1-30MHz
-35dB ΕΛΑΧΙΣΤΟ @ 30-60MHz
-30dB ΕΛΑΧΙΣΤΟ @ 60-100MHz
6. Απόρριψη Κοινού Τρόπου:
-30dB ΕΛΑΧΙΣΤΟ @ 1-50MHz
-20dB ΕΛΑΧΙΣΤΟ @ 50-150MHz
7. Δοκιμή Hipot: 1500Vrms ΕΛΑΧΙΣΤΟ

8. Εύρος Θερμοκρασίας Λειτουργίας: -40℃ ΕΩΣ +85℃.

ΣΥΧΝΕΣ ΕΡΩΤΗΣΕΙΣ

1. Τι είναι ένας συνδετήρας RJ45 PoE;

Ένας συνδετήρας RJ45 PoE (Power over Ethernet) ενσωματώνει μαγνητικά Ethernet και μερικές φορές ανορθωτές, επιτρέποντας τη μετάδοση τόσο δεδομένων όσο και τροφοδοσίας μέσω ενός μόνο καλωδίου Ethernet. Απλοποιεί τον σχεδιασμό PCB και υποστηρίζει συσκευές όπως κάμερες IP, τηλέφωνα VoIP και βιομηχανικούς ελεγκτές.

2. Πώς διαφέρει ένας συνδετήρας RJ45 PoE από έναν τυπικό συνδετήρα RJ45;Σε αντίθεση με τους τυπικούς συνδετήρες RJ45, ένας συνδετήρας RJ45 PoE διαθέτει ενσωματωμένα μαγνητικά (μετασχηματιστές και πηνία) και συμβατότητα PoE, επιτρέποντας την ασφαλή παροχή τροφοδοσίας (σύμφωνα με τα πρότυπα IEEE 802.3af/at/bt) παράλληλα με τη

μετάδοση δεδομένων.

• 3. Ποιες είναι οι τυπικές εφαρμογές των συνδετήρων RJ45 PoE;
• Κάμερες ασφαλείας IP
• Ασύρματα σημεία πρόσβασης
• Βιομηχανικοί υπολογιστές και συστήματα παρακολούθησης
• Έξυπνοι μετρητές και πύλες IoT
• Τηλέφωνα VoIP

Συσκευές ανανεώσιμων πηγών ενέργειας όπως ηλιακοί μετατροπείς

4. Ποια πρότυπα υποστηρίζουν οι συνδετήρες RJ45 PoE;

• Οι περισσότεροι συνδετήρες RJ45 PoE συμμορφώνονται με:
• IEEE 802.3af (PoE, έως 15,4W)
• IEEE 802.3at (PoE+, έως 30W)Ορισμένα προηγμένα μοντέλα υποστηρίζουν IEEE 802.3bt (PoE++ / 4PPoE, έως 60–90W)

.

5. Πώς να επιλέξετε τον σωστό συνδετήρα RJ45 PoE;

• Βασικοί παράγοντες προς εξέταση:
• Υποστηριζόμενος ρυθμός δεδομένων (10/100Base-T, Gigabit ή υψηλότερος)
• Επίπεδο ισχύος PoE (af, at, ή bt)
• Εύρος θερμοκρασίας λειτουργίας
• Τάση απομόνωσης Hi-pot
• Δείκτες LED (για κατάσταση σύνδεσης/δραστηριότητας)

Συμμόρφωση με UL, RoHS και REACH

6. Είναι οι συνδετήρες RJ45 PoE συμβατοί προς τα πίσω;Ναι. Ένας συνδετήρας RJ45 PoE μπορεί ακόμα να λειτουργήσει με συσκευές που δεν είναι PoE

, επειδή η παροχή τροφοδοσίας ενεργοποιείται μόνο όταν ανιχνευθεί μια συμβατή συσκευή με τροφοδοσία (PD). Αυτό διασφαλίζει ασφαλή λειτουργία με παλαιότερο εξοπλισμό Ethernet.

• 7. Ποια είναι τα πλεονεκτήματα της χρήσης ενσωματωμένων συνδετήρων RJ45 PoE;
• Εξοικονομεί χώρο PCB συνδυάζοντας μαγνητικά και RJ45 σε ένα εξάρτημα
• Βελτιώνει την απόδοση EMI
• Απλοποιεί τον σχεδιασμό του κυκλώματος και μειώνει το κόστος BOM
