LU1T041C-43 ενιαίος λιμένας LF/LU1S041F-43 LF RJ45 φίλτρο 10/100 βάση-TX

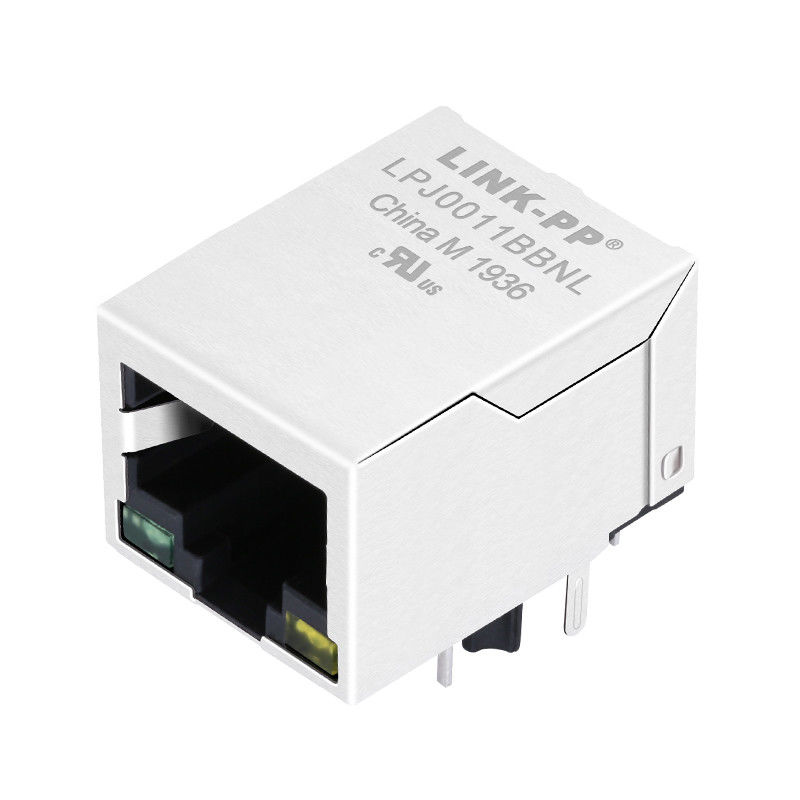

Σύντομες λεπτομέρειες για το LINK-PP LPJ0011BBNL Industrial RJ45 MagJack

10/100 BASE-T RJ45 1 x 1 ενσωματωμένος συνδετήρας μαγνητικής

1. Τυπική συμμόρφωση:

• Ταιριάζει με τα πρότυπα της FCC για τις συνδέσεις RJ-45.
• Συμμορφώνεται με τα πρότυπα IEEE802.3u.

2. Ενσωματωμένα εξαρτήματα:

• Ο σύνδεσμος RJ-45 περιλαμβάνει μετασχηματιστή, αντίσταση αντίστασης και πυκνωτή υψηλής τάσης.
• Σχεδιασμένο με το ίδιο μέγεθος με έναν τυπικό RJ-45 συνδέτη για να εξοικονομήσει χώρο στην πλακέτα PCB.

3Απόδοση:

• Μειώνει την ακτινοβολία EMI για τη βελτίωση της συνολικής απόδοσης EMI.
• Σχεδιασμένο για μετάδοση 10/100 BASE μέσω καλωδίου UTP-5.
• Περιλαμβάνει δύο ενσωματωμένα LED (προαιρετικά).

4. ΕΜΙ και Απομόνωση Σημάτων:

• Τα καλώδια σήματος LED απομονώνονται από τα καλώδια σήματος Ethernet για τη μείωση του EMI και της διασταυρούμενης ομιλίας.

5. Συμμόρφωση RoHS:

• Πλήρως συμβατό με τις απαιτήσεις RoHS.

6Περιοχή θερμοκρασίας:

• Περιοχή θερμοκρασίας λειτουργίας: 0 °C έως +70 °C.
• Περιοχή θερμοκρασίας αποθήκευσης: -25°C έως +85°C.

7Μοντέλα:

• Σχεδιαστικό μοντέλο: LU1T041C-43 LF / LU1S041F-43 LF.
• Μοντέλο μαζικής παραγωγής: LPJ0011BBNL.

Περιγραφή

1. Χαρακτηριστικά τύπου προϊόντος:

1) Τύπος προϊόντος = Σύνδεσμος
2) Τύπος θήκης = RJ45
3) Προφίλ = Πρότυπο
4) Προσανατολισμός τοποθέτησης PCB = πλευρική είσοδος (δεξιά γωνία) / άνω είσοδος (κατά κάθετη θέση)

2Μηχανολογική ρύθμιση:
1) Διαμόρφωση Jack = 1 x 1

3Ηλεκτρικά χαρακτηριστικά:
1) Προστατευμένο = Ναι

4. Τερματισμός Σχετικά χαρακτηριστικά:
1) EMI δάχτυλο - κάτω = χωρίς
2) Μέθοδος τερματισμού = συγκόλληση

5Σχετικά με το σώμα:
1) Διαμόρφωση θύρας = Μονή/Πολλαπλή
2) EMI δάχτυλα -Επάνω και πλάγια = Με/χωρίς
3) Προσανατολισμός κλειδαριού = Πρότυπο - Κλειδώστε κάτω
4) μήκος ουράς PCB

6. Επικοινωνία Σχετικά στοιχεία:
1) Προγεμισμένο = Ναι
2) Τύπος τερματισμού επαφής = Μέσα από τρύπα/επιφανειακή τοποθέτηση

7- Σχετικά χαρακτηριστικά με την κατοικία:
1) Στυλ συνδέσμου = Jack

8Βιομηχανικά πρότυπα:
1) Συμμόρφωση RoHS/ELV = Συμμόρφωση RoHS, συμμόρφωση ELV
2) Διαδικασίες συγκόλλησης χωρίς μόλυβδο = συγκόλληση κυμάτων ικανή να θερμαίνεται στους 240 °C,

Σωλήνες κυματισμού ικανές για θερμοκρασία 260 °C, Σωλήνες κυματισμού ικανές για θερμοκρασία 265 °C

Εναλλακτική λύτρας ανά ροή.
3) Ιστορικό συμμόρφωσης RoHS/ELV = ήταν πάντα σύμφωνος με την RoHS

9- Ταυτοποίηση:
1) Αριστερό χρώμα LED (θέση # 1) = Πράσινο - αντίσταση 250 Ωμ
2) Δικαίωμα LED χρώμα (θέση # 2) = Πράσινο - 250 Ωμ αντίσταση

10Όροι χρήσης:
1) Εφαρμόζεται σε = Πίνακα κυκλωμάτων
2) Περιβαλλοντικές συνθήκες = Γραφεία / χώροι
3) Θερμοκρασία λειτουργίας (°C) = 0 - 70/-40 - +85

11Υποστροφή: 1500Vrms MIN

Προδιαγραφές υλικού του LU1T041C-43 LF / LU1S041F-43 LF:

1. Πλαστικό υλικό: Η θερμοπλαστική (UL 94V-0) μαύρη θήκη εξασφαλίζει υψηλή επιβράδυνση φλόγας και αντοχή.
2. Μεταλλική ασπίδα: Χαλκός με πάχος νικελίου 20u" για αποτελεσματική ασπίδα.
3. Σημείο ελαστικού: Φωσφορικό χάλκινο με επιλεκτική χρυσό επιχρίστωση για αξιόπιστη αγωγιμότητα.
4. Σφραγίδα συγκόλλησης: 0,4x0,4mm, φωσφορικό χάλκινο με συγκόλληση συγκόλλησης για ασφαλή τοποθέτηση PCB.
5. Αυτός ο ευέλικτος σύνδεσμος είναι ιδανικός για βιομηχανικές εφαρμογές που απαιτούν ισχυρές επιδόσεις και υψηλή αξιοπιστία στη σύνδεση Ethernet.
