Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Guangdong, Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,ROHS,Reach,ISO
Αριθμό μοντέλου: KLA1S109-34 LF
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 50/500/1000/25K
Τιμή: $0.09-$1.85
Συσκευασία λεπτομέρειες: 50PCS/Tray, 1200pcs/Carton
Χρόνος παράδοσης: Απόθεμα
Όροι πληρωμής: TT, ημέρες NET30/60/90
Δυνατότητα προσφοράς: 250000-320000/Month
μέρος αριθμού: |
KLA1S109-34 LF |
η μαζική παραγωγή: |
LPJG0801BANL |
Αρχικό Munafactuer: |
Σύνδεση-PP |
εφαρμογή: |
1000Base-τ |
Λήξη: |
Ύλη συγκολλήσεως |
Φωτεινές ενδείξεις LED: |
Προαιρετικό |
Αντιστοιχία ολοκληρωμένου κυκλώματος: |
Atsamd20e18a-MNT |
Τοποθετήστε το ύφος: |
ΕΜΒΥΘΙΣΗ/δευτερεύουσα είσοδος |
μέρος αριθμού: |
KLA1S109-34 LF |
η μαζική παραγωγή: |
LPJG0801BANL |
Αρχικό Munafactuer: |
Σύνδεση-PP |
εφαρμογή: |
1000Base-τ |
Λήξη: |
Ύλη συγκολλήσεως |
Φωτεινές ενδείξεις LED: |
Προαιρετικό |
Αντιστοιχία ολοκληρωμένου κυκλώματος: |
Atsamd20e18a-MNT |
Τοποθετήστε το ύφος: |
ΕΜΒΥΘΙΣΗ/δευτερεύουσα είσοδος |

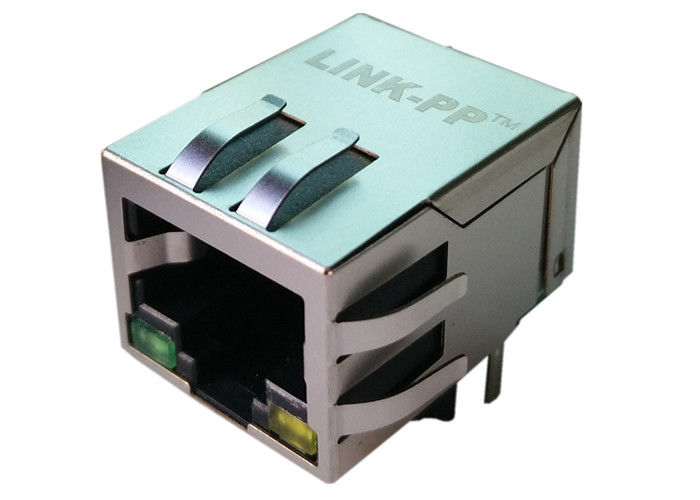

1000 ΒΆΣΗ-Τ ΣΥΝΔΕΤΉΡΑΣ MAGNETICS RJ45 1 X 1 ΕΝΣΩΜΑΤΩΜΈΝΟΣ
1.RJ-45 πρέπει να είναι αντιστοιχημένα πρότυπα της FCC
2.Complies με την απαίτηση των προτύπων IEEE802.3u.
συνδετήρας 3.RJ 45 με 10/100 βάση-TX μαγνητικό.
4.Comply με το απαίτηση-ολόκληρο Cd αριθμού μερών RoHS, κανένα Hg, κανένα Cr6+, κανένα PBB και PBDE και κανένα PB στις εξωτερικές καρφίτσες.
5.Operating σειρά θερμοκρασίας: 0℃ σε +70℃.
6.Storage σειρά θερμοκρασίας: -25℃ σε +125℃
7.Designing πρότυπο: 【KLA1S109-34 LF】
8.Mass πρότυπο παραγωγής: 【LPJG0801BANL】
MAG.REVERSE ΣΥΡΤΗΣ,
Οδηγήσεων προαιρετικών Emi-δάχτυλο προαιρετικό.
1x1 θηλυκός συνδετήρας λιμένων RJ45 με 10/100/1000 ενσωματωμένο βάση-τ Magnetics, κίτρινων/πράσινων οδηγήσεων, ετικέττα κάτω, RoHS | |
Σύνδεση-PP αριθμός μερών | LPJG0801BANL |
Αριθμός μερών Bothhand | KLA1S109-34 LF |
Εφαρμογή-τοπικό LAN | ETHERNET (μη σημείο εισόδου) |
AutomDX | ΝΑΙ |
Κύκλωμα ΒΣΤ | ΝΑΙ |
Διαμόρφωση RX | Τ, Γ |
Διαμόρφωση TX | Τ, Γ |
Επένδυση περιοχής ζευγαρώματος επαφών | ΧΡΥΣΟ 6u»/15u»/30u» |
Πυρήνες ανά λιμένα | 8 |
Δίοδοι | ΚΑΜΙΑ ΔΙΟΔΟΣ |
Επιλογή οδηγήσεων | Κίτρινο/πράσινο LEDs |
Σύρτης | ΕΤΙΚΕΤΤΑ κάτω |
Αριθμός λιμένων | 1X1 |
PCB | FR4 |
Τα PCB τοποθετούν τη γωνία | ΔΕΥΤΕΡΕΥΟΥΣΑ ΕΙΣΟΔΟΣ |
PCB που διατηρεί τη θέση | ΘΈΣΗ Τ |
Ύψος συσκευασίας (ίντσες) | 0,528 |
Ύψος συσκευασίας (χιλ.) | 13.40 |
Μήκος συσκευασίας (ίντσες) | 0,839 |
Μήκος συσκευασίας (χιλ.) | 21.30 |
Πλάτος συσκευασίας (ίντσες) | 0,626 |
Πλάτος συσκευασίας (χιλ.) | 15.90 |
Τύπος καρφιτσών | ΎΛΗ ΣΥΓΚΟΛΛΉΣΕΩΣ THT |
RoHS υποχωρητικό | Ναι-RoHS-5 ΜΕ το ΜΟΛΥΒΔΟ στην ΑΠΑΛΛΑΓΗ ΥΛΗΣ ΣΥΓΚΟΛΛΉΣΕΩΣ |
Αναζήτηση | ΝΑΙ |
Ετικέττες της EMI ασπίδων | χωρίς |
Ταχύτητα | 10/100/1000 βάση-τ |
Θερμοκρασία | 0 σε 70℃ |
Αναλογία RX στροφών | 1CT: 1CT |
Αναλογία TX στροφών | 1CT: 1CT |
1. Χαρακτηριστικά γνωρίσματα τύπων προϊόντων:
1) Τύπος προϊόντων = συνδετήρας
2) Τύπος του Jack = RJ45
3) Σχεδιάγραμμα = πρότυπα
4) Τοποθετώντας προσανατολισμός PCB = δευτερεύουσα είσοδος εισόδων (σωστή γωνία) /Top (κάθετη)
2. Μηχανική σύνδεση:
1) Διαμόρφωση του Jack = 1 X 1
3. Ηλεκτρικά χαρακτηριστικά:
1) Προστατευμένος = ναι
4. Σχετικά με τη λήξη χαρακτηριστικά γνωρίσματα:
1) Δάχτυλο της EMI - κατώτατο σημείο = χωρίς
2) Μέθοδος λήξης = ύλη συγκολλήσεως
5. Σχετικά με το σώμα χαρακτηριστικά γνωρίσματα:
1) Διαμόρφωση λιμένων = ενιαίος/πολυ
2) Δάχτυλα της EMI - κορυφή και πλευρές = με χωρίς
3) Προσανατολισμός συρτών = πρότυπα - σύρτης κάτω
4) Μήκος ουρών PCB
6. Σχετικά με την επαφή χαρακτηριστικά γνωρίσματα:
1) Φορτωμένος εκ των προτέρων = ναι
2) Ο τύπος λήξης επαφών = μέσω της τρύπας/η επιφάνεια τοποθετεί
7. Στεγάζοντας σχετικά χαρακτηριστικά γνωρίσματα:
1) Ύφος συνδετήρων = Jack
8. Βιομηχανικά τυποποιημένοι:
1) RoHS/ELV συμμόρφωση = RoHS υποχωρητικό, ELV υποχωρητικό
2) Η αμόλυβδη ύλη συγκολλήσεως επεξεργάζεται = ύλη συγκολλήσεως κυμάτων ικανή σε 240°C,
Ύλη συγκολλήσεως κυμάτων ικανή σε 260°C, ύλη συγκολλήσεως κυμάτων ικανή σε 265°C
Επανακυκλοφορία-συγκόλληση προαιρετική
3) RoHS/ELV η ιστορία συμμόρφωσης = πάντα ήταν RoHS υποχωρητικό
9. Προσδιορισμός που χαρακτηρίζει:
1) Χρώμα των αριστερών οδηγήσεων (θέση #1) = πράσινος - αντιστάτης 250 ωμ
2) Χρώμα των σωστών οδηγήσεων (θέση #2) = πράσινος - αντιστάτης 250 ωμ
10. Όροι για τη χρήση:
1) Ισχύει = τυπωμένος πίνακας κυκλωμάτων
2) Περιβαλλοντικές συνθήκες = γραφείο/εγκαταστάσεις
3) Λειτουργούσα θερμοκρασία (°C) = 0 - 70/-40 - +85
11.Hipot:
1500Vrms λ.
Σχεδιασμένος για να υποστηρίξει τις εφαρμογές, όπως ADSL οι διαποδιαμορφωτές, LAN--μητρική κάρτα. Εξοπλισμοί δικτύωσης και επικοινωνίας όπως η ΠΛΗΜΝΗ, κάρτα PC, διακόπτης, δρομολογητής, PC Mainboard, SDH, PDH, τηλέφωνο IP, xDSL διαποδιαμορφωτής, λύσεις τηλεφωνικών κέντρων, σύνθετοι μετασχηματιστές, οργάνωση πυλών VOIP, πρωτόκολλο πυλών συνόρων, γρήγορος διακόπτης ethernet…
