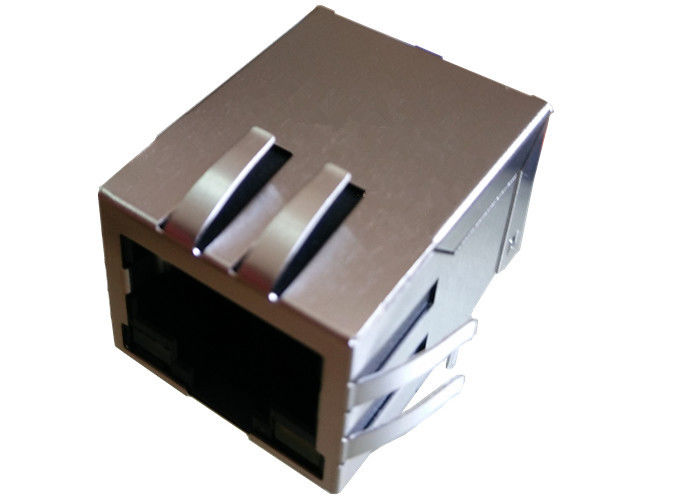

KLU1S041C οι γρήγοροι συνδετήρες LF/LU1S041C LF Rj45 ενσωμάτωσαν το φίλτρο 10 το /100Mbps

KLU1S041C οι γρήγοροι συνδετήρες Rj45 LF/LU1S041C LF ενσωμάτωσαν το φίλτρο 10 το /100Mbps

Γρήγορες λεπτομέρειες

ΕΝΙΑΙΑ ΕΝΌΤΗΤΑ ΣΥΝΔΕΤΉΡΩΝ RJ45 ΜΕ ΕΝΣΩΜΑΤΩΜΈΝΟΣ 10/100 ΒΆΣΗ-TX MAGNETICS

1.RJ-45 πρέπει να είναι αντιστοιχημένα πρότυπα της FCC
2.Complies με την απαίτηση των προτύπων IEEE802.3u.
συνδετήρας 3.RJ 45 με 10/100 βάση-TX μαγνητικό.
4.Comply με το απαίτηση-ολόκληρο Cd αριθμού μερών RoHS, κανένα Hg, κανένα Cr6+, κανένα PBB και PBDE και κανένα PB στις εξωτερικές καρφίτσες.
5.Operating σειρά θερμοκρασίας: 0℃ σε +70℃.
6.Storage σειρά θερμοκρασίας: -25℃ σε +125℃

7.Designing πρότυπο: 【KLU1S041C LF/LU1S041C LF】

8.Mass πρότυπο παραγωγής: 【】

MAG.REVERSE ΣΥΡΤΗΣ,

Οδηγήσεων προαιρετικών  Emi-δάχτυλο προαιρετικό.

Περιγραφή


Ενιαίος συνδετήρας Rj45 με ενσωματωμένο μαγνητικό, IEEE 802,3/af/at συνάντησης 10/100Mbps

1. Χαρακτηριστικά γνωρίσματα τύπων προϊόντων:

  1) Τύπος προϊόντων = συνδετήρας
  2) Τύπος του Jack = RJ45
  3) Σχεδιάγραμμα = πρότυπα
  4) Τοποθετώντας προσανατολισμός PCB = δευτερεύουσα είσοδος εισόδων (σωστή γωνία) /Top (κάθετη)

2. Μηχανική σύνδεση:
  1) Διαμόρφωση του Jack = 1 X 1

3. Ηλεκτρικά χαρακτηριστικά:
  1) Προστατευμένος = ναι

4. Σχετικά με τη λήξη χαρακτηριστικά γνωρίσματα:
  1) Δάχτυλο της EMI - κατώτατο σημείο = χωρίς
  2) Μέθοδος λήξης = ύλη συγκολλήσεως

5. Σχετικά με το σώμα χαρακτηριστικά γνωρίσματα:
  1) Διαμόρφωση λιμένων = ενιαίος/πολυ
  2) Δάχτυλα της EMI - κορυφή και πλευρές = με χωρίς
  3) Προσανατολισμός συρτών = πρότυπα - σύρτης κάτω
  4) Μήκος ουρών PCB

6. Σχετικά με την επαφή χαρακτηριστικά γνωρίσματα:
  1) Φορτωμένος εκ των προτέρων = ναι
  2) Ο τύπος λήξης επαφών = μέσω της τρύπας/η επιφάνεια τοποθετεί

7. Στεγάζοντας σχετικά χαρακτηριστικά γνωρίσματα:
  1) Ύφος συνδετήρων = Jack

8. Βιομηχανικά τυποποιημένοι:
  1) RoHS/ELV συμμόρφωση = RoHS υποχωρητικό, ELV υποχωρητικό
  2) Η αμόλυβδη ύλη συγκολλήσεως επεξεργάζεται = ύλη συγκολλήσεως κυμάτων ικανή σε 240°C,

      Ύλη συγκολλήσεως κυμάτων ικανή σε 260°C, ύλη συγκολλήσεως κυμάτων ικανή σε 265°C

      Επανακυκλοφορία-συγκόλληση προαιρετική
  3) RoHS/ELV η ιστορία συμμόρφωσης = πάντα ήταν RoHS υποχωρητικό

9. Προσδιορισμός που χαρακτηρίζει:
  1) Χρώμα των αριστερών οδηγήσεων (θέση #1) = πράσινος - αντιστάτης 250 ωμ
  2) Χρώμα των σωστών οδηγήσεων (θέση #2) = πράσινος - αντιστάτης 250 ωμ

10. Όροι για τη χρήση:
  1) Ισχύει = τυπωμένος πίνακας κυκλωμάτων
  2) Περιβαλλοντικές συνθήκες = γραφείο/εγκαταστάσεις
  3) Λειτουργούσα θερμοκρασία (°C) = 0 - 70/-40 - +85

11.Hipot:

     1500Vrms λ.

Εφαρμογές για τον τελικό χρήστη

Σχεδιασμένος για να υποστηρίξει τις εφαρμογές, όπως ADSL οι διαποδιαμορφωτές, LAN--μητρική κάρτα. Εξοπλισμοί δικτύωσης και επικοινωνίας όπως η ΠΛΗΜΝΗ, κάρτα PC, διακόπτης, δρομολογητής, PC Mainboard, SDH, PDH, τηλέφωνο IP, xDSL διαποδιαμορφωτής, λύσεις τηλεφωνικών κέντρων, σύνθετοι μετασχηματιστές, οργάνωση πυλών VOIP, πρωτόκολλο πυλών συνόρων, γρήγορος διακόπτης ethernet…

Ανταγωνιστικό πλεονέκτημα

18 έτη εμπειρίας παραγωγής,

2600 προσωπικό,

100% δοκιμή

Εύκαμπτος χρόνος παράδοσης

Κύριος πελάτης

Σχέδιο για το Tj, Intel, Samsung, τρηματώδης σκώληκας, Jabil, Flextronics, κυπαρίσσι, Freescale, EKF .......

Εφαρμογή EMS

Ενσωματωμένη εύκαμπτη συνέλευση PCB Άκαμπτος-εύκαμπτη συνέλευση PCB Μικροηλεκτρονικό, τσιπ κτυπήματος Μικροηλεκτρονικός, τσιπ εν πλω Οπτικοηλεκτρονική συνέλευση RF/ασύρματη συνέλευση Μέσω της συνέλευσης τρυπών Η επιφάνεια τοποθετεί τη συνέλευση Συνέλευση συστημάτων Τυπωμένη συνέλευση πινάκων κυκλωμάτων
