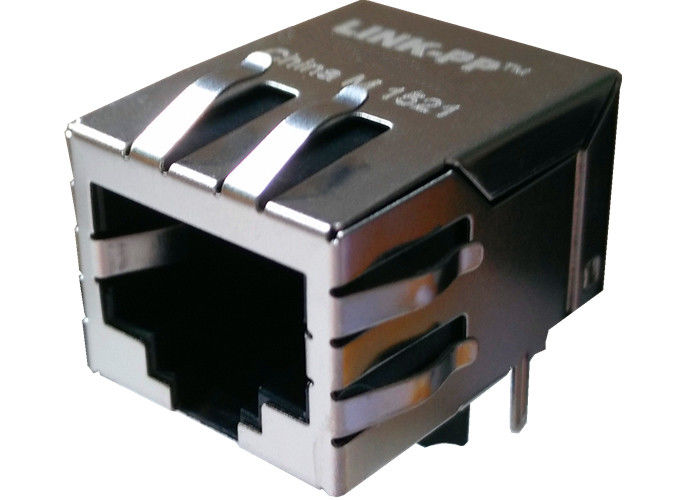

KLA1T109 ενιαίος Rj45 συνδετήρας LF με ενσωματωμένο 1000Mbps μαγνητικό

KLA1T109 ενιαίος Rj45 συνδετήρας LF με ενσωματωμένο 1000Mbps μαγνητικό

Γρήγορες λεπτομέρειες

ΕΝΙΑΙΑ ΕΝΌΤΗΤΑ ΣΥΝΔΕΤΉΡΩΝ RJ45 ΜΕ ΕΝΣΩΜΑΤΩΜΈΝΑ 1000 ΒΆΣΗ-Τ MAGNETICS

1.RJ-45 πρέπει να είναι αντιστοιχημένα πρότυπα της FCC.
2.Complies με την απαίτηση IEEE 802.3ab των προτύπων.
3.RJ-45 συνδετήρας που ενσωματώνεται με στο μετασχηματιστή/τον αντιστάτη σύνθετης αντίστασης/τον πυκνωτή υψηλής τάσης.
4.Size όπως το συνδετήρα rj-45 για να σώσει το διάστημα πινάκων PCB.
5.Reduced ακτινοβολία της EMI για να βελτιώσει την απόδοση της EMI.
6.Design για τη μετάδοση 1000 ΒΑΣΕΩΝ άνω των του καλωδίου utp-5.
7.Compliance με τις απαιτήσεις ROHS.
8.Operating σειρά θερμοκρασίας: 0℃ σε +70℃.
9.Storage σειρά θερμοκρασίας: -25℃ σε +85℃.

10.Designing πρότυπο: 【KLA1T109 LF】

11.Mass πρότυπο παραγωγής: 【】

MAG.REVERSE ΣΥΡΤΗΣ,

Οδηγήσεων προαιρετικών  Emi-δάχτυλο προαιρετικό.

Περιγραφή


Ενιαίος συνδετήρας Rj45 με ενσωματωμένο μαγνητικό, IEEE 802,3/af/at συνάντησης 1000Mbps

1. Χαρακτηριστικά γνωρίσματα τύπων προϊόντων:

  1) Τύπος προϊόντων = συνδετήρας
  2) Τύπος του Jack = RJ45
  3) Σχεδιάγραμμα = πρότυπα
  4) Τοποθετώντας προσανατολισμός PCB = δευτερεύουσα είσοδος εισόδων (σωστή γωνία) /Top (κάθετη)

2. Μηχανική σύνδεση:
  1) Διαμόρφωση του Jack = 1 X 1

3. Ηλεκτρικά χαρακτηριστικά:
  1) Προστατευμένος = ναι

4. Σχετικά με τη λήξη χαρακτηριστικά γνωρίσματα:
  1) Δάχτυλο της EMI - κατώτατο σημείο = χωρίς
  2) Μέθοδος λήξης = ύλη συγκολλήσεως

5. Σχετικά με το σώμα χαρακτηριστικά γνωρίσματα:
  1) Διαμόρφωση λιμένων = ενιαίος/πολυ
  2) Δάχτυλα της EMI - κορυφή και πλευρές = με χωρίς
  3) Προσανατολισμός συρτών = πρότυπα - σύρτης κάτω
  4) Μήκος ουρών PCB

6. Σχετικά με την επαφή χαρακτηριστικά γνωρίσματα:
  1) Φορτωμένος εκ των προτέρων = ναι
  2) Ο τύπος λήξης επαφών = μέσω της τρύπας/η επιφάνεια τοποθετεί

7. Στεγάζοντας σχετικά χαρακτηριστικά γνωρίσματα:
  1) Ύφος συνδετήρων = Jack

8. Βιομηχανικά τυποποιημένοι:
  1) RoHS/ELV συμμόρφωση = RoHS υποχωρητικό, ELV υποχωρητικό
  2) Η αμόλυβδη ύλη συγκολλήσεως επεξεργάζεται = ύλη συγκολλήσεως κυμάτων ικανή σε 240°C,

      Ύλη συγκολλήσεως κυμάτων ικανή σε 260°C, ύλη συγκολλήσεως κυμάτων ικανή σε 265°C

      Επανακυκλοφορία-συγκόλληση προαιρετική
  3) RoHS/ELV η ιστορία συμμόρφωσης = πάντα ήταν RoHS υποχωρητικό

9. Προσδιορισμός που χαρακτηρίζει:
  1) Χρώμα των αριστερών οδηγήσεων (θέση #1) = πράσινος - αντιστάτης 250 ωμ
  2) Χρώμα των σωστών οδηγήσεων (θέση #2) = πράσινος - αντιστάτης 250 ωμ

10. Όροι για τη χρήση:
  1) Ισχύει = τυπωμένος πίνακας κυκλωμάτων
  2) Περιβαλλοντικές συνθήκες = γραφείο/εγκαταστάσεις
  3) Λειτουργούσα θερμοκρασία (°C) = 0 - 70/-40 - +85

11.Hipot:

     1500Vrms λ.

Εφαρμογές για τον τελικό χρήστη

Σχεδιασμένος για να υποστηρίξει τις εφαρμογές, όπως ADSL οι διαποδιαμορφωτές, LAN--μητρική κάρτα. Εξοπλισμοί δικτύωσης και επικοινωνίας όπως η ΠΛΗΜΝΗ, κάρτα PC, διακόπτης, δρομολογητής, PC Mainboard, SDH, PDH, τηλέφωνο IP, xDSL διαποδιαμορφωτής, λύσεις τηλεφωνικών κέντρων, σύνθετοι μετασχηματιστές, οργάνωση πυλών VOIP, πρωτόκολλο πυλών συνόρων, γρήγορος διακόπτης ethernet…
