Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: JXF0-5011NL
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 50 τεμ
Τιμή: $ 1.3
Συσκευασία λεπτομέρειες: Ρολ
Χρόνος παράδοσης: Σε αποθεματικό πλοίο εντός 3 ημερών
Όροι πληρωμής: L/C,D/A,D/P,T/T,Western Union
Δυνατότητα προσφοράς: 5KK/μήνα
Αριθμός ανταλλακτικού: |
JXF0-2512NL |
Ρυθμός δεδομένων: |
2.5GBASE-T |
RoHS: |
ΝΑΙ |
Τάση απομόνωσης: |
2250 VDC |
Θερμοκρασία λειτουργίας: |
-40°C έως +85°C |
Αριθμός καναλιών/θυρών: |
1x1 |
Θωρακισμένος: |
ΝΑΙ |
Τύπος σύνδεσης: |
ICM |
Αριθμός ανταλλακτικού: |
JXF0-2512NL |
Ρυθμός δεδομένων: |
2.5GBASE-T |
RoHS: |
ΝΑΙ |
Τάση απομόνωσης: |
2250 VDC |
Θερμοκρασία λειτουργίας: |
-40°C έως +85°C |
Αριθμός καναλιών/θυρών: |
1x1 |
Θωρακισμένος: |
ΝΑΙ |
Τύπος σύνδεσης: |
ICM |

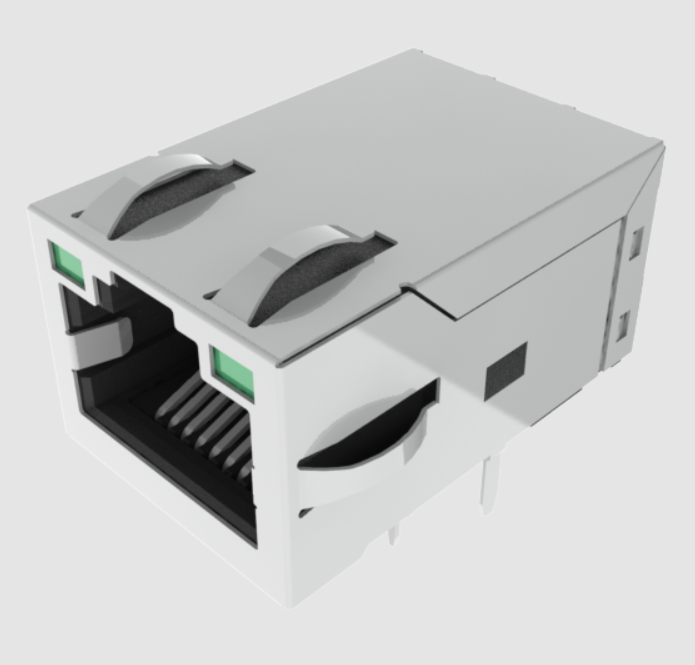

ΟJXF0-2512NLέχει σχεδιαστεί για να ανταποκρίνεται στις διπλές απαιτήσεις της αύξησης του εύρους ζώνης και της τροφοδοσίας συσκευών υψηλής ισχύος σε ανθεκτικά βιομηχανικά περιβάλλοντα. Πληρώντας τις πλήρεις προδιαγραφές IEEE 802.3bz και IEEE 802.3bt, αυτός ο ενσωματωμένος σύνδεσμος 1x1 RJ45 παρέχει σταθερήΜετάδοση Ethernet 2,5 Gbpsενώ ταυτόχρονα προμηθεύει ή λαμβάνει μέχρι90W συνεχούς ισχύοςΚαλωδίωση κατηγορίας πάνω από 4 ζεύγη.
Για να διατηρείται ανώτερη πιστότητα σήματος κάτω από βαριά φορτία DC, το JXF0-2512NL ενσωματώνει ένα εσωτερικόΤσοκ 3 συρμάτων (3W) κοινής λειτουργίας τοποθετημένο ειδικά στην πλευρά PHY. Αυτό απομονώνει τους μαγνητικούς πυρήνες τσοκ από το ρεύμα πόλωσης συνεχούς ρεύματος 900 mA που διέρχεται από τις κεντρικές βρύσες στην πλευρά του καλωδίου, αποτρέποντας πλήρως τον κορεσμό του μαγνητικού πυρήνα. Τοποθετημένο σε θερμοπλαστικό υψηλής θερμοκρασίας UL 94V-0 με ουρές συγκόλλησης από ματ κασσίτερο 3,20 mm, το εξάρτημα είναι πλήρως βαθμολογημένο γιαΕπανάληψη ροής μέσω τρύπας (THR / Pin-in-Paste)αυτοματοποιημένη συναρμολόγηση, επιτυγχάνοντας μιαMSL 1διάρκεια ζωής και αντοχήΜέγιστη αναρροή 260°Cπροφίλ (IPC/JEDEC J-STD-075 Κατηγορία R7).
| Μετρικός | Εύρος Συχνοτήτων | Τεχνικό Όριο | Πρότυπο / Συνθήκες |
| Ρυθμός δεδομένων | Baseband Ethernet | 2,5 GBase-T (2,5 Gbps) | Συμβατό με IEEE 802.3bz |
| Βαθμολογία ισχύος PoE | 4-Pair Continuous | 900 mA @ 57 VDC (90W) | IEEE 802.3bt Τύπος 4 (PoE++) |
| Ανοιχτό κύκλωμα αυτεπαγωγής (OCL) | 100 kHz, 0,1 mA | 180 μΗ Ελάχ | Πλευρά μέσων |
| Αναλογία στροφών | Και τα 4 κανάλια | 1:1 | Κανάλια μετάδοσης / λήψης |
| Απώλεια εισαγωγής (Μέγ.) | 1,0 MHz – 125 / 250 MHz | -1,0 dB | Media Side to PHY |
| Απώλεια επιστροφής (ελάχ.) |
1 MHz – 40 MHz 40 MHz – 100 MHz 100 MHz – 250 MHz |
-20 dB -14 dB -10 dB |
Αντίσταση συστήματος 100Ω<br>(Τύπος: -20+[15×log10(f/40MHz)]) |
| Crosstalk (Τύπος) | 10 MHz – 125 MHz | -30 dB | Διακαναλική καταστολή |
| Απόρριψη κοινής λειτουργίας (ελάχ.) |
10 MHz – 125 MHz 125 MHz – 250/400 MHz |
-35 dB -30 dB |
Φίλτρο θορύβου EMI |
| Διηλεκτρική απομόνωση | 60 δευτερόλεπτα | 2250 VDC | Μόνο μετασχηματιστής (Pri:Sec)* |
| Τοπολογία τσοκ EMI | Εσωτερικός | 3-Wire (3W), PHY Side | Απόδειξη κορεσμού DC-Bias |
*Σημείωση: Η απομόνωση υψηλής τάσης εφαρμόζεται στα πηνία του μετασχηματιστή μόνο λόγω των απευθείας συνδέσεων DC PoE με κεντρική βρύση.
| Παράμετρος | Προσδιορισμός | Σημείο αναφοράς / Πρότυπο αναφοράς |
| Θερμοκρασία λειτουργίας / αποθήκευσης | -40°C έως +85°C | Πλήρης σειρά βιομηχανικής ποιότητας |
| Κατασκευή κατοικιών | Θερμοπλαστικό μηχανικής υψηλής θερμοκρασίας | UL 94V-0 Πιστοποιημένο ευφλεκτότητας |
| Υλικό διεπαφής επαφής | Φώσφορος Χάλκινος | Χρυσός 30 μ-ίντσες πάνω από νικέλιο 30 μ-ίντσες |
| Επιμετάλλωση ουράς συγκόλλησης | Φώσφορος Χάλκινος | Ματ κασσίτερος 100 μ-ιντσών (χωρίς μόλυβδο) |
| Shield Shell | Κράμα χαλκού | Επινικελωμένο με Επάνω & Πλαϊνά Δάχτυλα EMI |
| Επίπεδο ευαισθησίας σε υγρασία (MSL) | MSL 1 (Απεριόριστο) | IPC / JEDEC J-STD-020 |
| Αντοχή στη θερμότητα συγκόλλησης | Μέγιστη 260°C Αναρροή / Κύμα | IPC / JEDEC J-STD-075 (Ταξινόμηση R7) |
| Πιστοποίηση Ασφάλειας | Αριθμός αρχείου Ε216117 | UL 62368-1 Πιστοποιημένο |
| Τυπική συσκευασία | Βιομηχανικός Πλαστικός Δίσκος | 50 τεμάχια / γεμάτος δίσκος |
| Μετρικός | Πράσινο LED | Κίτρινο LED | Συνθήκες δοκιμής |
| Κυρίαρχο μήκος κύματος | 568 nm | 585 nm | Τυπικός |
| Φωτεινή Ένταση | 8 έως 12 mcd | 8 έως 12 mcd | @ IF = 20 mA (Τύπος) |
| Γωνία θέασης | 100° | 100° | Ευρυγώνια ορατότητα |
| Μέγιστη απαγωγή ισχύος (Pd) | 100 mW ΜΕΓ | 100 mW ΜΕΓ | — |
| Μέγιστο συνεχές μπροστινό ρεύμα | 150 mA ΜΕΓ | 150 mA ΜΕΓ | Συνεχές DC |
| Μέγιστη αντίστροφη τάση (Vr) | 5,0 V ΜΕΓ | 5,0 V ΜΕΓ | — |
Φυσικές Διαστάσεις: 16,80 mm (Πλάτος) × 25,53 mm (Μήκος) × 13,50 mm (Ύψος πάνω από το PCB).
Προτεινόμενη αποκοπή πίνακα: 17,82 mm × 14,01 mm. Προσανατολισμός μανδάλου:Latch-Up (TU).
Διακοπή καρφίτσας (18 ηλεκτρικές ακίδες + 2 καρτέλες γείωσης θωράκισης):
Προδιαγραφές τρυπήματος:
Α: Κατά την παροχή συνεχούς ρεύματος συνεχούς ρεύματος 900 mA σε ζεύγη καλωδίων, τα συμβατικά τσοκ κοινής λειτουργίας στην πλευρά του καλωδίου παρουσιάζουν σοβαρό μαγνητικό κορεσμό DC, καταρρέουσα επαγωγή και καταστρέφοντας την ακεραιότητα δεδομένων πολλών gigabit. Η τοποθέτηση ενός τσοκ 3 συρμάτων στην πλευρά PHY απομονώνει τα πηνία του τσοκ από συνεχές ρεύμα συνεχούς ρεύματος, διασφαλίζοντας σταθερό CMRR σε όλες τις συχνότητες.
Α: Η βαθμολογία διηλεκτρικής απομόνωσης 2250 VDC ισχύει αυστηρά σε όλο τον μετασχηματιστή (Pri:Sec). Ποτέ μην εφαρμόζετε δυναμικά δοκιμής υψηλής τάσης μεταξύ των επαφών του καλωδίου RJ45 και των ακίδων PoE της πλευράς PCB (Pins 15–18), καθώς αυτές οι γραμμές τροφοδοσίας κατευθύνονται απευθείας στις κεντρικές βρύσες του μετασχηματιστή.
Α: Ναι. Το εξάρτημα είναι πλήρως πιστοποιημένο για επαναφορά μέσω τρύπας (THR / Pin-in-Paste). Με βαθμολογία MSL 1 και ταξινόμηση J-STD-075 R7, αντέχει σε μέγιστες θερμοκρασίες σώματος αναρροής χωρίς μόλυβδο έως και 260°C χωρίς κίνδυνο δημιουργίας φυσαλίδων από πλαστικό ή κακής ευθυγράμμισης των πείρων.
