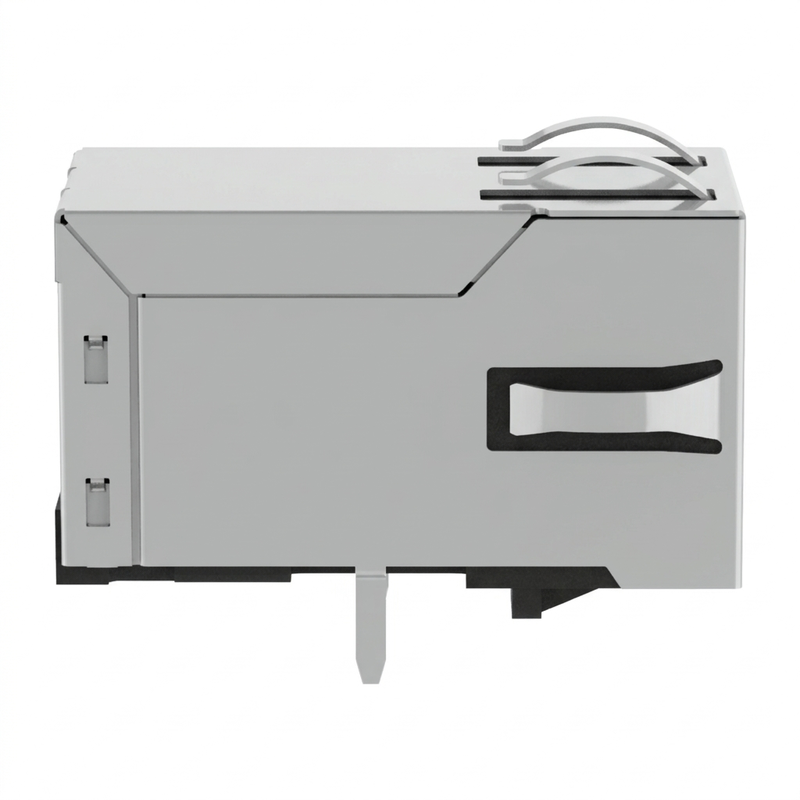

Συνδετήρας RJ45 Through-Hole Reflow JXF0-1010NL με Μαγνητικά 1000BASE-T

Επισκόπηση Gigabit RJ45 Magnetic Jack JXF0-1010NLΑριθμός Μέρους είναι ένας 1x1 ενσωματωμένος μαγνητικός σύνδεσμος RJ45 1000Base-T από τη σειρά PulseJack JX0. Συνδυάζει τη διεπαφή Ethernet 8P8C με ενσωματωμένους μετασχηματιστές απομόνωσης 1:1 και πνιγμό κοινού τρόπου γραμμής σήματος 2W σε θωρακισμένη συσκευασία, ορθή γωνία, με την καρτέλα προς τα πάνω. Το μοντέλο έχει χωρίς LED και χωρίς υποστήριξη PoE, καθιστώντας το κατάλληλο για εξοπλισμό Gigabit Ethernet που απαιτεί απλοποιημένη διεπαφή RJ45 μόνο για δεδομένα. Η σειρά JX0 έχει σχεδιαστεί για βιομηχανική λειτουργία σε θερμοκρασίες από -40°C έως +85°C και υποστηρίζει επεξεργασία μέσω οπής με αναρροή (THR)

.

Επισκόπηση Gigabit RJ45 Magnetic Jack JXF0-1010NLΑριθμός ΜέρουςJXF0-1010NL είναι ένας στιβαρός μονο-θύρας σύνδεσμος Gigabit RJ45 που ενσωματώνει εσωτερικούς μετασχηματιστές απομόνωσης, τερματισμό σύνθετης αντίστασης και έναν πνιγμό κοινού τρόπου γραμμής σήματος 2 καλωδίων (2W)

 σε παράγοντα μορφής συμβατό με το FCC Part 68. Πληρώντας όλες τις προδιαγραφές IEEE 802.3ab, αυτός ο σύνδεσμος παρέχει αδιαπραγμάτευτη μετάδοση 1 Gbps για προγραμματιζόμενους λογικούς ελεγκτές (PLCs), ρομποτική εργοστασίων, βιομηχανικούς υπολογιστές και οπτικά όργανα δοκιμών.Εξαλείφοντας τα ενσωματωμένα LED και τις ακίδες PoE, ο JXF0-1010NL παρέχει μια εξαιρετικά καθαρή αποτύπωση PCB 10 ακίδων. Αυτή η αρχιτεκτονική μειώνει την παρασιτική χωρητικότητα, εξαλείφει την οπτική διασταυρούμενη παρεμβολή για περιβλήματα που χρησιμοποιούν οπτικούς αγωγούς μπροστινής όψης και αφήνει τα εσωτερικά επίπεδα PCB ανοιχτά για συνεχείς επιφάνειες γείωσης και βελτιστοποιημένη δρομολόγηση διαφορικής σύνθετης αντίστασης 100Ω. Κατασκευασμένος από θερμοπλαστικό υψηλής θερμοκρασίας UL 94V-0 με ουρές συγκόλλησης 3,20 mm ματ-τίν, ο σύνδεσμος έχει σχεδιαστεί ειδικά για γραμμές αυτοματοποιημένης συγκόλλησης Through-Hole Reflow (THR / Pin-in-Paste), εξαλείφοντας τα δευτερεύοντα στάδια συγκόλλησης με κύμα, ενώ πληροί τα πρότυπα IPC/JEDEC J-STD-075 (Κατηγορία R7, 260°C κορυφή)

.

Βασικά Χαρακτηριστικά του JXF0-1010NL Industrial RJ45 ICM:

1. Ενσωματωμένα Μαγνητικά 1000Base-TΟ JXF0-1010NL έχει προδιαγραφές για 1000Base-T Gigabit Ethernet

και ενσωματώνει τέσσερα κανάλια μετασχηματιστή 1:1 για τα τέσσερα διαφορικά ζεύγη Ethernet. Το εσωτερικό σχηματικό δείχνει τέσσερις συμμετρικές διαδρομές μετασχηματιστή μεταξύ της πλευράς PCB και της πλευράς καλωδίου.

2. Διαμόρφωση Χωρίς LEDΟ JXF0-1010NL περιέχει χωρίς ενσωματωμένα LED

. Αυτό είναι χρήσιμο όπου η ένδειξη σύνδεσης/δραστηριότητας χειρίζεται μέσω εξωτερικού οπτικού αγωγού, ενδείκτη μπροστινής όψης, διεπαφής λογισμικού ή δεν απαιτείται.

Η διαμόρφωση χωρίς LED μειώνει επίσης τον αριθμό των ακίδων του συνδέσμου σε σύγκριση με την αντίστοιχη έκδοση LED JXF0-1011NL.

3. Διεπαφή Δεδομένων Μη-PoEΟ πίνακας δεδομένων του κατασκευαστή καθορίζει Υποστηριζόμενο PoE: Όχι

για τον JXF0-1010NL. Σε αντίθεση με την έκδοση JXF0-1012NL 90W PoE, αυτό το μοντέλο προορίζεται για συνδεσιμότητα δεδομένων Ethernet χωρίς μονοπάτι τροφοδοσίας PoE.

4. Απομόνωση Μετασχηματιστή 2250 VDCΟ JXF0-1010NL έχει προδιαγραφές με απομόνωση μετασχηματιστή 2250 VDC / 60 δευτ.

. Η βαθμολογία απομόνωσης ισχύει σε ολόκληρο το φράγμα απομόνωσης του μετασχηματιστή, όπως αναφέρεται στο φύλλο δεδομένων του κατασκευαστή.

5. Βιομηχανικό Εύρος ΘερμοκρασίαςΘερμοκρασία Λειτουργίας-40°C έως +85°C

, υποστηρίζοντας εξοπλισμό Ethernet που αναπτύσσεται σε βιομηχανικά και εκτεταμένα περιβάλλοντα θερμοκρασίας.

6. Δάχτυλα EMI Πάνω και ΠλάγιαΗ ενσωματωμένη θωράκιση ενσωματώνει δάχτυλα EMI πάνω και πλάγια

, παρέχοντας μια καθορισμένη διεπαφή μεταλλικής θωράκισης στο περίβλημα του εξοπλισμού. Ο κατασκευαστής αναγνωρίζει τη θωράκιση ως κράμα χαλκού επιμεταλλωμένο με νικέλιο.

7. Συμβατό με THR / Pin-in-PasteΗ σειρά JX0 έχει σχεδιαστεί για επεξεργασία Through-Hole Reflow (THR)

. Ο κατασκευαστής καθορίζει επίσης δοκιμές συγκολλησιμότητας J-STD-002 και ταξινόμηση R7 J-STD-075 με προδιαγραφή συγκόλλησης με κύμα έως 260°C.

Ενεργό

Φύλλο Δεδομένων JXF0-1010NL  - Προτεινόμενη Διάταξη PCB & Σχηματικά

-40°C έως +85°C

Εσωτερική Μαγνητική Αρχιτεκτονική JXF0-1010NL▶ Το εσωτερικό σχηματικό αποτελείται από τέσσερα κανάλια μετασχηματιστή 1:1. Κάθε ζεύγος Ethernet περνά μέσα από τον ενσωματωμένο μετασχηματιστή και έναν πνιγμό κοινού τρόπου 2W που βρίσκεται στη διαδρομή σήματος/καλωδίου

.▶Η έκδοση χωρίς LED ενσωματώνει επίσης ένα δίκτυο τερματισμού που αποτελείται από 4 x 75Ω αντιστάσεις και έναν πυκνωτή 1000 pF / 2 kV

, όπως φαίνεται στο σχηματικό του κατασκευαστή.

▶ Αυτό σημαίνει ότι ο μηχανικός δεν χρειάζεται να αναπαράγει την πλήρη δομή μετασχηματιστή και πνιγμού κοινού τρόπου ως ξεχωριστά μαγνητικά εξαρτήματα στην PCB.

Διάταξη Ακίδων JXF0-1010NLΟ JXF0-1010NL χρησιμοποιεί μια συμπαγή διαμόρφωση 10 ακίδων σήματος

GND / ενσωματωμένη αναφορά τερματισμού

Το εσωτερικό σχηματικό επιβεβαιώνει τα τέσσερα διαφορικά κανάλια μετασχηματιστή και τη σύνδεση τερματισμού ακίδας-10.

Έννοια Διαμόρφωσης Ακίδων

ΠΛΕΥΡΑ PCB 10 8 6 4 2 9 7 5 3 1 10 → GND 9 → TRD4- 8 → TRD4+ 7 → TRD3- 6 → TRD3+ 5 → TRD2- 4 → TRD2+ 3 → TRD1- 2 → TRD1+ 1 → CT1

Επαληθεύετε πάντα την αρίθμηση των ακίδων έναντι του ελεγχόμενου μηχανικού σχεδίου πριν από την έκδοση της PCB.

Τεχνικές Συχνές Ερωτήσεις

Ε1: Μπορώ να τοποθετήσω τον JXF0-1010NL σε μια αποτύπωση 18 ακίδων σχεδιασμένη για τον JXF0-1012NL;

Α: Ναι. Το φυσικό περίγραμμα, οι πήροι οδηγών και οι 10 ακίδες σήματος (Ακίδες 1-10) είναι διαστασιακά πανομοιότυπες σε ολόκληρη την οικογένεια JXF0. Εάν η πλακέτα σας διαθέτει ένα κύριο αποτύπωμα 18 οπών, ο JXF0-1010NL θα συγκολληθεί τέλεια, αφήνοντας τις οπές LED (Ακίδες 11-14) και PoE (Ακίδες 15-18) κενές.

Ε2: Γιατί να επιλέξετε τον JXF0-1010NL αντί για τον JXF0-1011NL με ενσωματωμένα LED;

1. Α: Πέρα από το χαμηλότερο κόστος εξαρτήματος, ο JXF0-1010NL επιλέγεται όταν:
2. Ο εξοπλισμός χρησιμοποιεί προσαρμοσμένους οπτικούς αγωγούς ακρυλικού τοποθετημένους σε μεταλλικό μπροστινό πλαίσιο.
3. Το προϊόν λειτουργεί σε οπτικά σκοτεινά δωμάτια ή περιβλήματα αισθητήρων όρασης όπου η φωτορύπανση από LED πρέπει να είναι μηδενική.

Οι σχεδιαστές θέλουν να ελαχιστοποιήσουν τη συμφόρηση δρομολόγησης της PCB και να εξαλείψουν πιθανή σύζευξη θορύβου από ψηφιακά σήματα LED ταχείας εναλλαγής σε ίχνη PHY υψηλής ταχύτητας.

Ε3: Υποστηρίζει ο JXF0-1010NL αναρροή χωρίς μόλυβδο (Pin-in-Paste);
