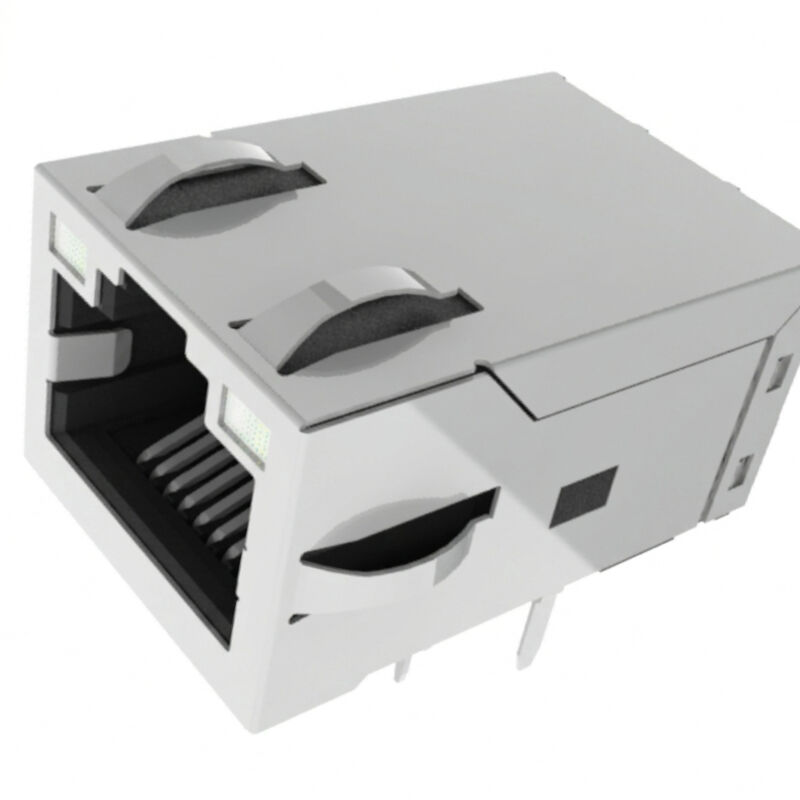

JXF0-1011NL Μέσα από τρύπα Reflow RJ45 Gigabit MagJack με 2250VDC απομόνωση

JXF0-1011NL THR RJ45 Magjack Επισκόπηση

ΟJXF0-1011NLείναι μια ισχυρή μονάδα Gigabit RJ45 Integrated Connector Module (ICM) μιας θύρας που έχει σχεδιαστεί για ενσωματωμένους βιομηχανικούς υπολογιστές, προγραμματιζόμενους ελεγκτές λογικής (PLC), εργοστασιακή ρομποτική και όργανα ακριβείας. Πληρώντας τις πλήρεις προδιαγραφές IEEE 802.3, ενσωματώνει μετασχηματιστές απομόνωσης 1:1, τερματισμό κοινής λειτουργίας καιΤσοκ κοινής λειτουργίας γραμμής σήματος 2 συρμάτων (2W).σε ένα αποτύπωμα συμβατό με την FCC.

Εξοπλισμένο με διπλόΠράσινα/Κίτρινα δίχρωμα LED, το JXF0-1011NL παρέχει διαγνωστικά σύνδεσης, ταχύτητας και δραστηριότητας σε πραγματικό χρόνο χωρίς εξωτερικούς σωλήνες φωτός. Κατασκευασμένος από θερμοπλαστικό υψηλής θερμοκρασίας UL 94V-0, ο σύνδεσμος έχει σχεδιαστεί ειδικά γιαΕπανάληψη ροής μέσω τρύπας (THR / Pin-in-Paste)Γραμμές συναρμολόγησης SMT. Με έναMSL 1βαθμολογία και πιστοποίηση J-STD-075 R7 (260°C peak reflow), εξαλείφει τη δευτερεύουσα συγκόλληση κυμάτων, μειώνοντας τα ελαττώματα συναρμολόγησης και τους χρόνους κύκλου.

Βασικά αρχιτεκτονικά σημεία:

• Αληθινή Πρωτεύουσα σε Δευτερεύουσα Απομόνωση 2250VDC: Επειδή πρόκειται για αρχιτεκτονική καθαρών δεδομένων (Μη PoE), η πλήρης διηλεκτρική απομόνωση διατηρείται σε ολόκληρο το μαγνητικό συγκρότημα, προστατεύοντας τους πομποδέκτες PHY από υπερτάσεις πεδίου.
• Διπλές δίχρωμες διαγνωστικές λυχνίες LED: Οι λυχνίες LED διπλής κατεύθυνσης αριστερά και δεξιά (568 nm πράσινο / 585 nm κίτρινο) επιτρέπουν ενδείξεις κατάστασης πολλαπλών καταστάσεων που οδηγούνται από αποκλειστικές ακίδες 11–14.
• Εξασθένιση χαμηλής υψηλής συχνότητας: Η ανώτερη απώλεια εισαγωγής (-1,5 dB μέγιστο έως 125 MHz) και η απώλεια επιστροφής (-16 dB min @ 1–40 MHz) εγγυώνται καθαρά διαγράμματα ματιών και χαμηλά ποσοστά σφαλμάτων πακέτων.
• Κατασκευή SMT-Ready THR: Οι ουρές συγκόλλησης από ματ κασσίτερο 3,20 mm επιτρέπουν την αυτοματοποιημένη συγκόλληση με επαναροή πάστας, σύμφωνα με τις απαιτήσεις πλήρωσης κάννης κατηγορίας 3 IPC-A-610.

Τεχνικές προδιαγραφές JXF0-1011NL ICM

Φύλλο δεδομένων JXF0-1011NL 1000Base-T RJ45 με LED:

1. Φύλλο δεδομένων JXF0-1011NL RJ45 - Σχηματικό

2. JXF0-1011NL RJ45 Connector Mechanicals

Οδηγός μηχανικών διαστάσεων & pinout:

• Φυσικό περίγραμμα: 16,80 mm (Πλάτος) × 25,53 mm (Μήκος) × 13,50 mm (Ύψος πάνω από το PCB).
• Προτεινόμενη αποκοπή πίνακα: 17,82 mm × 14,01 mm. Προσανατολισμός μανδάλου:Latch-Up.
• Εργασίες καρφίτσας (14 ηλεκτρικές ακίδες + 2 καρτέλες ασπίδας):
  • Καρφίτσα 1: CT 1 (Κέντρο πάτημα για το κανάλι 1)
  • Καρφίτσες 2 & 3: TRD1+ / TRD1-
  • Καρφίτσες 4 & 5: TRD2+ / TRD2-
  • Καρφίτσες 6 και 7: TRD3+ / TRD3-
  • Καρφίτσες 8 & 9: TRD4+ / TRD4-
  • Καρφίτσα 10: Τερματισμός πλαισίου Bob Smith (απομονωμένος μέσω πυκνωτή 1000pF / 2kV και αντιστάσεων 4×75Ω)
  • Pins 11 & 12: Διχρωμία LED κίνησης αριστερά (Αντιπαράλληλη: Pin 11+/12- = Πράσινο, Pin 12+/11- = Κίτρινο)
  • Καρφίτσες 13 και 14: Δίχρωμη λυχνία LED Δεξιά οδήγησης (Αντιπαράλληλη: Καρφίτσα 13+/14- = Πράσινο, Καρφίτσα 14+/13- = Κίτρινη)
• Προδιαγραφές τρυπήματος:
• • 10× Τρύπες σήματος: Τελειωμένη διάμετροςØ0,89 χλστ(Συνιστάται διάμετρος μαξιλαριού: Ø1,40 mm).
  • 4× LED Τρύπες: Τελειωμένη διάμετροςØ1,02 χλστ.
  • 2× Πλαστικά μανταλάκια:Ø1,57 χλστ.
  • 2× Ασπίδες γείωσης:Ø3,25 χλστ.

Επεξεργασία THR / Pin-in-Paste:

Το JXF0-1011NL ανήκει στο JX0Pin-in-Paste / Through-Hole Reflowπλατφόρμα.

Οι υποστηριζόμενες διαδικασίες συναρμολόγησης περιλαμβάνουν:Pin-in-Paste / THRκαι κυματική συγκόλληση.

Ο κατασκευαστής καθορίζει τα J-STD-020 Level 1 και J-STD-075 R7, συμπεριλαμβανομένης της μέγιστης κατάστασης συγκόλλησης 260°C.

Συχνές Ερωτήσεις:

Ε1: Πώς μπορώ να καλωδιώσω έναν μικροελεγκτή GPIO για να ενεργοποιήσω τα δίχρωμα LED στις ακίδες 11–14;

Α: Τα εσωτερικά LED είναι ενσύρματα αντιπαράλληλα. Συνδέστε τον ακροδέκτη 11 και τον ακροδέκτη 12 σε δύο ξεχωριστά GPIO push-pull με αντίσταση περιορισμού ρεύματος (π.χ. 150Ω–330Ω για 3,3V VCC). Ρύθμιση των φώτων GPIO_A HIGH και GPIO_B LOW Πράσινο (568nm). ρύθμιση GPIO_A LOW και GPIO_B HIGH φώτα Κίτρινο (585nm). Η ρύθμιση τόσο LOW όσο και HIGH σβήνει το LED.

Ε2: Μπορεί το JXF0-1011NL να εγκατασταθεί σε αποτύπωμα PCB σχεδιασμένο για JXF0-1012NL;

Α: Ναι. Το αποτύπωμα JXF0-1012NL έχει 18 οπές (10 σήμα + 4 LED + 4 PoE). Το JXF0-1011NL ευθυγραμμίζεται με τις 10 οπές σήματος και τις 4 οπές LED, αφήνοντας τις 4 οπές PoE (Pins 15–18) εντελώς ακατοίκητες.

Ε3: Γιατί το JXF0-1011NL διαθέτει τσοκ 2 συρμάτων αντί για τσοκ 3 συρμάτων;

Α: Δεδομένου ότι δεν υπάρχει ρεύμα πόλωσης PoE DC στο JXF0-1011NL, ένα τσοκ γραμμής σήματος 2 συρμάτων στην πλευρά του καλωδίου παρέχει συμμετρική εξασθένιση κοινής λειτουργίας χωρίς την αδέσποτη χωρητικότητα ή την απώλεια εισαγωγής που σχετίζεται με ένα τρίτο τύλιγμα της κεντρικής βρύσης PoE.
