Μάρκα: LINK-PP
Πιστοποίηση: UL,RoHS,Reach,ISO
Αριθμό μοντέλου: JXF0-5011NL
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 50 τεμ
Τιμή: $ 1.3
Συσκευασία λεπτομέρειες: Ρολ
Χρόνος παράδοσης: Σε αποθεματικό πλοίο εντός 3 ημερών
Όροι πληρωμής: L/C,D/A,D/P,T/T,Western Union
Δυνατότητα προσφοράς: 5KK/μήνα
Αριθμός ανταλλακτικού: |
JXF0-5011NL |
Σειρά: |
PULSEJACK JX0 |
Τύπος προϊόντος: |
Ενσωματωμένη μονάδα σύνδεσης 1×1 RJ45 (ICM) |
Ρυθμός δεδομένων: |
5GBase-T |
Αναλογία μετασχηματιστών: |
1:1 |
Τάση απομόνωσης: |
2250 VDC |
Θερμοκρασία λειτουργίας: |
-40°C έως +85°C |
Ύψος πάνω από το PCB: |
13.50mm |
Τελείωσε επαφή: |
30μin Χρυσό |
Συμμόρφωση: |
RoHS |
Αριθμός ανταλλακτικού: |
JXF0-5011NL |
Σειρά: |
PULSEJACK JX0 |
Τύπος προϊόντος: |
Ενσωματωμένη μονάδα σύνδεσης 1×1 RJ45 (ICM) |
Ρυθμός δεδομένων: |
5GBase-T |
Αναλογία μετασχηματιστών: |
1:1 |
Τάση απομόνωσης: |
2250 VDC |
Θερμοκρασία λειτουργίας: |
-40°C έως +85°C |
Ύψος πάνω από το PCB: |
13.50mm |
Τελείωσε επαφή: |
30μin Χρυσό |
Συμμόρφωση: |
RoHS |

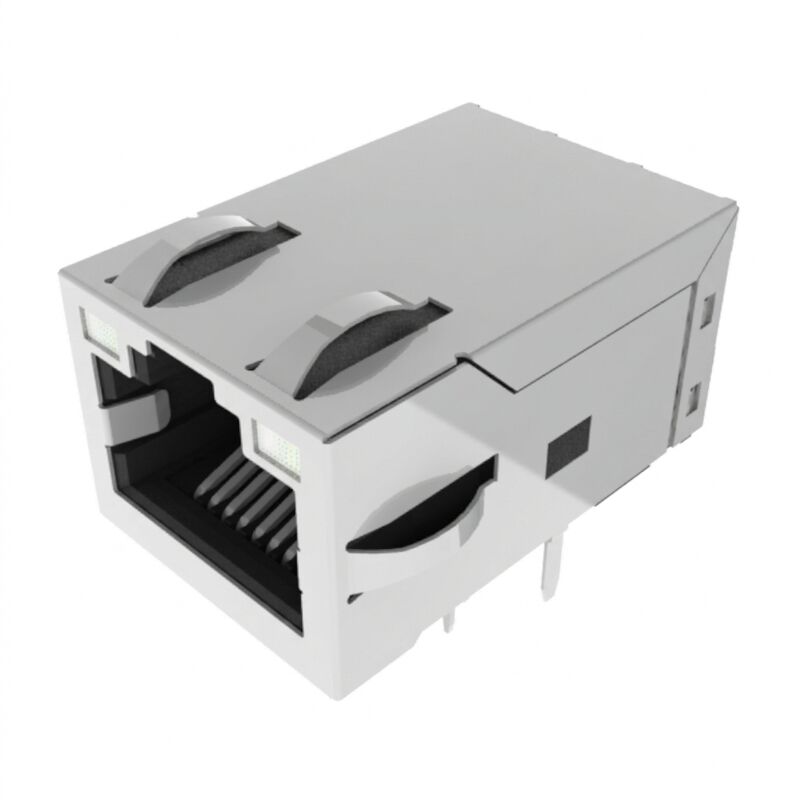

ΗJXF0-5011NLείναι μια βιομηχανική κατηγορία, ενιαίας θύρας Gigabit PulseJack Integrated Connector Module (ICM) που έχει σχεδιαστεί για ανθεκτικές εφαρμογές Ethernet υψηλού εύρους ζώνης που λειτουργούν έως5GBase-T (5 Gbps)Κατασκευασμένο αυστηρά σύμφωνα με τα πρότυπα IEEE 802.3, το JXF0-5011NL ενσωματώνει μαγνητικά υψηλών επιδόσεων, μετασχηματιστές απομόνωσης και έναΔύο-σύρματα (2W) γραμμή σήματος κοινού τρόπου πνιγμόςσε ένα συμπαγές παράγοντα μορφής.
Με διπλό σύστημαΔιοξείδωτα LED δύο χρωμάτων πράσινοκίτρινο / πράσινοκίτρινο, αυτός ο σύνδεσμος χωρίς PoE παρέχει σε πραγματικό χρόνο οπτική ανατροφοδότηση πολλαπλών συνδεδεμένων συνθηκών / δραστηριότητας χωρίς να απαιτούνται εξωτερικοί σωλήνες φωτός.20 χιλιοστών κασσίτερο, το JXF0-5011NL είναι πλήρως ικανό γιαΕπιστροφή ροής μέσω τρύπας (THR / Pin-in-Paste)Ειδικότερα, ηMSL 1απεριόριστη αντοχή στο πάτωμα και εξαιρετική ανοχή σε κρούσεις/δονήσεις σε ένα-40°C έως +85°Cλειτουργική διάρκεια.
| Παράμετρος | Προδιαγραφές | Πρότυπο / Όροι |
| Θέρμανση λειτουργίας | -40°C έως +85°C | Λειτουργία πλήρους εύρους ζώνης |
| Θέρμανση αποθήκευσης | -40°C έως +85°C | Μη τοποθετημένο / σε αρχικό δίσκο |
| Ηλεκτρική μόνωση | 2250 VDC / 60 δευτερόλεπτα | Πλήρης φραγμός πρωτογενούς προς δευτερογενούς |
| Επίπεδο ευαισθησίας στην υγρασία | MSL 1 (απεριόριστο) | Δελτίο ΕΚΑΧ αριθ. |
| Πυροδοσία | UL 94V-0 | Θερμοπλαστικά υψηλής θερμοκρασίας |
| Πρότυπο ασφάλειας | UL 62368-1 (αριθμός φακέλου E216117) | Οπτικοακουστικό, τεχνολογικό εξοπλισμό πληροφοριών |
| Πρότυπο κοιλότητας | Το τμήμα FCC μέρος 68, υπομέρος F | Παγκόσμια διασύνδεση RJ45 Modular Plug |
| Μετρική | Διάταξη συχνοτήτων | Αξία (όριο) |
| Ποσοστό δεδομένων | Βασική ζώνη Ethernet | 5GBase-T (IEEE 802.3) |
| Δυνατότητα ανάδοσης (OCL Min) | 100 kHz, 0,1 mA | 180 μH Min (στο δελτίο δεδομένων αναγράφεται ως 180mH) |
| Απώλεια εισαγωγής (μέγιστη) | 1.0 MHz 125 / 250 MHz | -1,0 dB / -1,5 dB |
| Απώλεια απόδοσης (μίν) |
1 MHz 40 MHz 40 MHz 100 MHz 100 MHz 250 MHz |
-24 dB -19 dB -14 dB (Διασταλμένος τύπος: -20+[12.5×log10(f/40MHz]) |
| Διασταυρούμενη ακοή (τύπος) |
10 MHz ̇ 125 MHz 125 MHz 250 MHz |
-30 dB -20 dB |
| Απέρριψη κοινής λειτουργίας (min) |
10 MHz ̇ 125 MHz 125 MHz 250/400 MHz |
-35 dB -30 dB / -25 dB |
| Διαμόρφωση θόλωσης EMI | Σημαντική γραμμή | 2-σύρμα (2W), πλευρά καλωδίου/γραμμής σήματος |
| Συστατικό | Υλικό | Επεξεργασία / Προδιαγραφές |
| Διασύνδεση επαφών | Φωσφόρος Χάλκινος | 30 μ-ιντσών Χρυσό πάνω από 30 μ-ιντσών λεπτά Νικέλιο υποφάνειας |
| Στάχτες συγκόλλησης | Φωσφόρος Χάλκινος | 100 μ-ιντσών ελάχιστο 100% Ματ Τήνιο (χωρίς μόλυβδο) |
| Κρύβαλλο ασπίδας | Σύνθετο χαλκού | Νικελωμένα με πίνακες γείωσης EMI από τα πάνω και τα πλάγια |
| Διάστημα ουράς καρφίτσης | 3.20 mm | Βελτιστοποιημένο για πάχος PCB 1,6 mm ∙ 2,4 mm |
| Συσκευή | Βιομηχανικό δίσκο | 50 τεμάχια ανά πλήρες δίσκο |
| Παράμετρος | Πράσινο LED | Κίτρινο LED | Προϋποθέσεις |
| Κυριαρχικό μήκος κύματος | 568 nm | 585 nm | Τυπικό |
| Η ένταση του φωτός | 8 έως 12 mcd | 8 έως 12 mcd | @ IF = 20 mA (τύπος) |
| Γωνία θέασης | 100° | 100° | Μισόγωνος |
| Μέγιστη διάσπαση ισχύος (Pd) | 100 mW MAX | 100 mW MAX | Επικεφαλής |
| Μέγιστο συνεχές ρεύμα προς τα εμπρός | 150 mA MAX | 150 mA MAX | Συνεχή |
| Μέγιστη αντίστροφη τάση (Vr) | 50,0 V MAX | 50,0 V MAX | Επικεφαλής |
Το JXF0-5011NL χρησιμοποιεί μια κατασκευή ορθογώνιας διάνοιξης με συμπαγές αποτύπωμα.
Σημαντικές μηχανικές τιμές περιλαμβάνουν:
| Μηχανική παράμετρος | Προδιαγραφές |
|---|---|
| Διάμετρος συνδέσμου | 16.80mm |
| Συνολικό μήκος | 25.53mm |
| Υψόμετρο πάνω από το PCB | 13.50mm |
| Μέγεθος πινάκων σήματος | 0.45 με 0,35 χιλιοστά. |
| Μέγεθος πινής LED | 0.50 × 0.50 χιλιοστά. |
| Συνιστώμενο πλάτος διάταξης PCB | 16.80mm |
| Συνιστώμενη διάταξη PCB | Βλέπε σχέδιο του κατασκευαστή |
| Συνιστώμενη διαδικασία συγκόλλησης | ΤΑΡ / Πιν-ιν-Πάστε |
Το JXF0-5011NL είναι συμβατό με το RoHS.
Η προδιαγραφή του κατασκευαστή προσδιορίζει:
Α: Ναι. Το αποτύπωμα PCB JXF0-5012NL περιλαμβάνει 14 τρύπες δεδομένων / LED συν 4 επιπλέον τρύπες PoE (Pins 15?? 18).μπορεί να συνδεθεί φυσικά σε ένα 5012NL αποτύπωμα χωρίς τροποποιήσεις, υπό την προϋπόθεση ότι τα μη χρησιμοποιούμενα κυκλώματα PoE στην πλακέτα παραμένουν χωρίς τροφοδότηση.
Α: Σε ένα μη PoE σχεδιασμό, δεν υπάρχει υψηλό συνεχές ρεύμα συνεχούς ρεύματος που περνά από την κεντρική βρύση. A 2-wire signal choke on the cable/signal line provides superior differential-mode signal transparency and symmetrical common-mode attenuation without the extra capacitive parasitics introduced by a third tap wire.
Α: Ναι. Σε αντίθεση με τις μονάδες που χρησιμοποιούν PoE, όπου οι μονοπάτι ενέργειας PoE παρακάμπτουν τους μετασχηματιστές σήματος,το JXF0-5011NL παρέχει ένα αδιάλειπτο 2250 VDC διηλεκτρικό φράγμα απομόνωσης μεταξύ ολόκληρης της πρωτογενούς (πλευράς καλωδίου) και της δευτερογενούς (πλευράς PHY), πλήρως συμβατό με τις απαιτήσεις απομόνωσης ασφαλείας IEEE 802.3 και UL 62368-1.
Για να φωτίσετε το πράσινο (568nm), εφαρμόστε πολικότητα προς τα εμπρός (+ στο Pin 11, - στο Pin 12).απλά αντιστρέψτε την πολικότητα (+ στο Pin 12- στην πινακίδα 11).
