JXF0-5012NL THR 5GBASE-T ICM 90W PoE++ Ενσωματωμένος Συνδετήρας RJ45

Τι είναι ο σύνδεσμος JXF0-5012NL και ποιες είναι οι βασικές του προδιαγραφές;

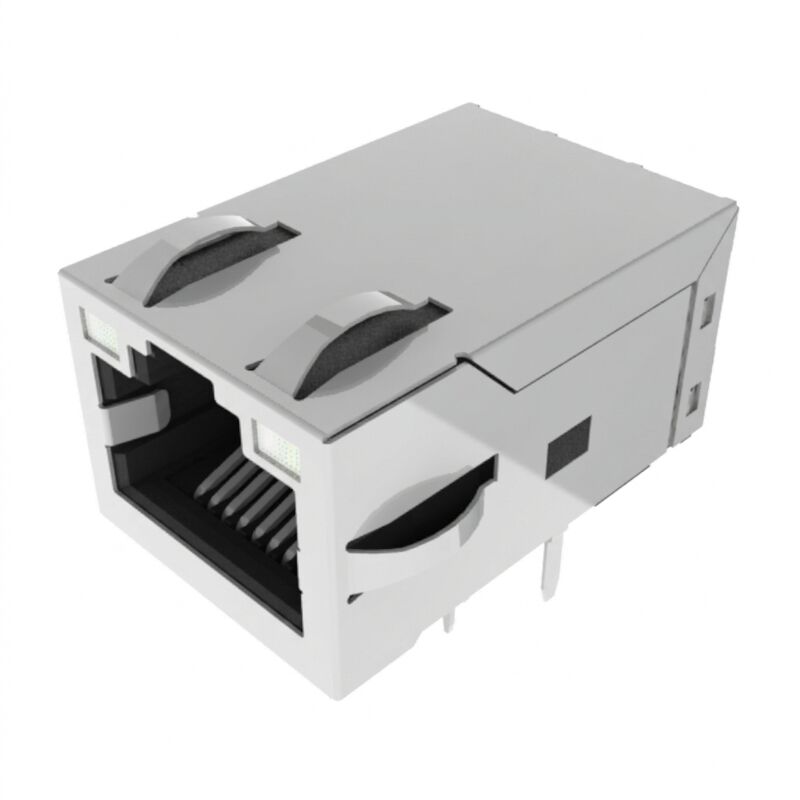

Το JXF0-5012NL είναι ένας στιβαρός, βιομηχανικός ολοκληρωμένος σύνδεσμος RJ45 (ICM/MagJack). Έχει προδιαγραφές για 5GBase-T (5 Gbps) Ethernet υψηλής ταχύτητας και παρέχει 90W 4-Pair PoE++ ισχύ (900 mA @ 57VDC, συμβατό με IEEE 802.3bt). Οι βασικές προδιαγραφές περιλαμβάνουν βιομηχανική θερμοκρασία λειτουργίας -40°C έως +85°C, 2250 VDC γαλβανική απομόνωση (πλευρά μετασχηματιστή), διπλά πράσινα/κίτρινα διχρωματικά LED και Pin-in-Paste / Through-Hole Reflow (THR) συμβατό αποτύπωμα με ελατήρια EMI για θωράκιση EMI σε επάνω και πλευρικές επιφάνειες.

Επισκόπηση Ολοκληρωμένου Συνδέσμου RJ45 5GBase-T με 90W 4-Pair PoE++

Το JXF0-5012NL είναι μια ολοκληρωμένη μονάδα συνδέσμου (ICM) Gigabit PulseJac βιομηχανικού βαθμού, μονού θύρας, σχεδιασμένη ειδικά για ενσωματωμένες εφαρμογές που απαιτούν υψηλό εύρος ζώνης και υψηλή ισχύ. Υποστηρίζοντας πλήρως ταχύτητες Ethernet 5GBase-T σύμφωνα με τις προδιαγραφές IEEE 802.3, αυτός ο σύνδεσμος ενσωματώνει εσωτερικά μαγνητικά στοιχεία, τριπλές κοινές πηνία καταστολής θορύβου στην πλευρά του PHY και άμεση τερματική σύνδεση υψηλής ισχύος ικανή να παρέχει έως και 90W (900mA συνεχώς @ 57VDC μέσω 4 ζευγών) για συσκευές IEEE 802.3bt Type 4 PoE++.

Σχεδιασμένο για στιβαρή ανάπτυξη σε ακραία περιβάλλοντα, το JXF0-5012NL λειτουργεί σε εύρος θερμοκρασίας -40°C έως +85°C . Η ειδική κατασκευή του περιβλήματος και των ακροδεκτών του επιτρέπει την επεξεργασία Through-Hole Reflow (THR / Pin-in-Paste) , μειώνοντας το κόστος συναρμολόγησης PCB εξαλείφοντας τις χειροκίνητες δευτερεύουσες εργασίες συγκόλλησης, ενώ επιτυγχάνει MSL 1 διάρκεια ζωής στο ράφι και υψηλή μηχανική συγκράτηση.

Βασικά Αρχιτεκτονικά Χαρακτηριστικά

• Ακεραιότητα Σήματος Υψηλής Ταχύτητας: Βελτιστοποιημένο για λειτουργία 5Gbps με απώλεια επιστροφής που υπερβαίνει τα -24dB (1–40MHz) και καταστολή διασταυρούμενων παρεμβολών έως -30dB (10–125MHz).
• Ενσωμάτωση PoE++ Υψηλής Ισχύος: Αποκλειστικοί ακροδέκτες DC (Ακροδέκτες 15–18) δρομολογούν με ασφάλεια 900mA ανά ζεύγος προς την πλευρά του καλωδίου χωρίς να υποβαθμίζουν τα ζεύγη σημάτων υψηλής συχνότητας ή να κορένουν τους μαγνητικούς πυρήνες.
• Ανώτερη Καταστολή EMI: Σχεδιασμένο με εσωτερικά τριπλές κοινές πηνία στην πλευρά του PHY και εξωτερικά ελατήρια EMI πολλαπλών επαφών (Επάνω & Πλευρές) για να εγγυάται χαμηλές εκπομπές ακτινοβολίας και συμμόρφωση με το FCC.
• Ανθεκτικότητα Κατασκευής: Συμμόρφωση με J-STD-075 R7 κατηγορίας (έως 260°C κορυφαία θερμοκρασία αναρροής/συγκόλλησης) με επιχρυσωμένες διεπαφές επαφών 30 µ" για αξιοπιστία κρίσιμης αποστολής.

Πίνακες Τεχνικών Προδιαγραφών JXF0-5012NL THR RJ45 Magjack

1. Απόλυτες & Περιβαλλοντικές Βαθμολογίες

2. Ηλεκτρικά Χαρακτηριστικά Υψηλής Συχνότητας (@ 25°C, -40°C έως +85°C)

3. Προδιαγραφές Παράδοσης PoE++

4. Προδιαγραφές Υλικού & Επιμετάλλωσης

Φύλλο Δεδομένων Ολοκληρωμένου Συνδέσμου RJ45 JXF0-5012NL

Μηχανικές Πληροφορίες

Διάταξη Ακροδεκτών & Σχηματικό (Σχέδιο: JXF0-xx12NL)

Το JXF0-5012NL ενσωματώνει 18 λειτουργικούς ακροδέκτες συν 2 μηχανικές θέσεις συγκράτησης γείωσης:

Ακροδέκτες 1–10 (Σήμα & Κεντρικές Συνδέσεις):

• Ακροδέκτης 1: MD1+ | Ακροδέκτης 2: MD1- | Ακροδέκτης 3: MD2+ | Ακροδέκτης 4: MD2-
• Ακροδέκτης 5: MDCT2 | Ακροδέκτης 6: MDCT3
• Ακροδέκτης 7: MD3+ | Ακροδέκτης 8: MD3- | Ακροδέκτης 9: MD4+ | Ακροδέκτης 10: MD4-

Ακροδέκτες 11–14 (Διχρωματικά LED):

• Ακροδέκτες 11 & 12: Αμφίδρομος έλεγχος για Αριστερό LED (Πράσινο @ 568nm / Κίτρινο @ 585nm)
• Ακροδέκτες 13 & 14: Αμφίδρομος έλεγχος για Δεξί LED (Πράσινο @ 568nm / Κίτρινο @ 585nm)

Ακροδέκτες 15–18 (Είσοδοι Τροφοδοσίας PoE):

• Ακροδέκτης 15: VDC1+ | Ακροδέκτης 16: VDC1-
• Ακροδέκτης 17: VDC2+ | Ακροδέκτης 18: VDC2-
• Σημείωση Κυκλώματος: Το εσωτερικό δίκτυο τερματισμού περιλαμβάνει 4× πυκνωτές 22nF, 4× αντιστάσεις 75Ω και έναν πυκνωτή αποσύζευξης απομόνωσης 1nF 2kV προς τη γείωση του πλαισίου.

Συστάσεις Διάταξης, Κοπής Πάνελ & Διαδικασίας Συγκόλλησης

• Κοπή Πάνελ: Η τυπική απαίτηση κενού είναι πλάτος 17.82 mm × ύψος 14.01 mm.
• Αποτύπωμα Σώματος: Πλάτος 16.80 mm × Βάθος 25.53 mm × Ύψος 13.50 mm (ύψος βάσης ~0.30 mm).
• Διάμετροι Οπών στο PCB:
  • 14× Οπές για Σήμα/PoE: Ø0.89 mm τελειωμένη οπή.
  • 4× Οπές Ακροδεκτών LED: Ø1.02 mm τελειωμένη οπή.
  • 2× Οπές συγκράτησης με κουμπωτό μηχανισμό θωράκισης: Ø3.25 mm επιχαλκωμένες/μη επιχαλκωμένες οπές.
• Οδηγίες Διαδικασίας Pin-in-Paste (THR):
  • Το μήκος της ουράς του ακροδέκτη είναι 3.20 mm, σχεδιασμένο για πάχη PCB που κυμαίνονται από 1.6 mm έως 2.4 mm για να επιτρέπει επαρκή εισροή όγκου πάστας.
  • Τα ανοίγματα της στένσιλ πάστας συγκόλλησης πρέπει να χρησιμοποιούν υπερεκτύπωση (10–15% διεύρυνση) γύρω από τις οπές 0.89 mm και 1.02 mm για να αποφευχθεί η έλλειψη συγκόλλησης/κενά.
  • Συμμορφώνεται με το IPC/JEDEC J-STD-075 (ταξινόμηση R7): Μέγιστη κορυφαία θερμοκρασία αναρροής σώματος 260°C.

Δυνατότητα 90W 4-Ζευγών PoE

Υποστηρίζει το JXF0-5012NL PoE;

Ναι. Το JXF0-5012NL είναι μια έκδοση 4-ζευγών PoE με ονομαστική τιμή 900 mA και 90 W. Ο κατασκευαστής αναφέρει αυτή τη διαμόρφωση ως 900mA - 90W 4 Pair.

Η ονομαστική τιμή 90 W είναι μια σημαντική διάκριση από τις τυπικές μη-PoE και χαμηλότερης ισχύος διεπαφές RJ45.

Σημείωση Σχεδιασμού PoE

Το JXF0-5012NL είναι ένας σύνδεσμος RJ45 με δυνατότητα PoE, όχι μια πλήρης μονάδα μετατροπής ισχύος PoE.

Ένας πλήρης σχεδιασμός PoE απαιτεί ακόμα τον κατάλληλο:

• Ελεγκτή PSE ή PD
• Στάδιο μετατροπής ισχύος
• Κυκλώματα προστασίας
• Κυκλώματα ανίχνευσης/ταξινόμησης όπου ισχύει
• Θερμικός σχεδιασμός
• Δοκιμές συμμόρφωσης σε επίπεδο συστήματος

Η δυνατότητα 90 W του συνδέσμου επομένως δεν πρέπει να ερμηνεύεται ως ότι κάθε σύστημα που χρησιμοποιεί αυτό το εξάρτημα μπορεί αυτόματα να παρέχει 90 W σε μια τροφοδοτούμενη συσκευή.

Συχνές Ερωτήσεις

Ε1: Υποστηρίζει το JXF0-5012NL τις τυπικές παλαιότερες λειτουργίες 1000Base-T και 2.5GBase-T;

Α: Ναι. Τα εσωτερικά μαγνητικά στοιχεία και οι λόγοι μετασχηματιστή (1:1) πληρούν τις προδιαγραφές IEEE 802.3 σε 1Gbps, 2.5Gbps και 5Gbps. Θα διαπραγματευτεί αυτόματα και θα λειτουργήσει απρόσκοπτα σε χαμηλότερους ρυθμούς δεδομένων.

Ε2: Τι σημαίνει "Η απομόνωση είναι μόνο μέσω του Μετασχηματιστή" για το JXF0-5012NL;

Α: Σε καθαρά μη-PoE συνδέσμους (π.χ., JXF0-5010NL), υπάρχει απομόνωση 2250VDC εξ ολοκλήρου μεταξύ των ακροδεκτών RJ45 της πλευράς του καλωδίου και όλων των ακροδεκτών της πλευράς του PCB. Στο JXF0-5012NL, αποκλειστικές γραμμές υψηλής ισχύος συνδέονται απευθείας σε κεντρικές συνδέσεις για έγχυση PoE (Ακροδέκτες 15–18). επομένως, η προστασία από γαλβανική διάσπαση υψηλής τάσης διατηρείται αυστηρά μέσω των πηνίων σήματος του μετασχηματιστή, όχι μέσω των διαδρομών DC έγχυσης PoE.

Ε3: Γιατί το JXF0-5012NL χρησιμοποιεί πηνίο 3-wire (3W) στην πλευρά του PHY;

Α: Η μεταφορά 900mA ανά ζεύγος εισάγει βαριά μαγνητική ροή DC κοινού σήματος. Η τοποθέτηση ενός πηνίου κοινού σήματος 3-wire στην πλευρά του PHY διασφαλίζει την καταστολή θορύβου κοινού σήματος χωρίς να περνούν βαριά ρεύματα DC PoE απευθείας μέσω των περιελίξεων του πηνίου, αποφεύγοντας τον κορεσμό του πυρήνα και την υποβάθμιση του σήματος.

Ε4: Ποια είναι τα όρια τάσης και ρεύματος προς τα εμπρός για τα ενσωματωμένα διχρωματικά LED;

Α: Το πράσινο LED κορυφώνεται στα 568nm και το κίτρινο στα 585nm. Το μέγιστο συνεχές ρεύμα προς τα εμπρός DC είναι 150mA, η μέγιστη διάχυση ισχύος είναι 100mW και η μέγιστη τάση αντίστροφης διάσπασης (VrVr​) είναι 5.0V. Η τυπική φωτεινότητα είναι 8–12 mcd στα 20mA.

Ε5: Μπορεί αυτός ο σύνδεσμος να υποβληθεί σε τυπική συγκόλληση με κύμα αντί για αναρροή;

Α: Ναι. Σύμφωνα με τις βαθμολογίες J-STD-075 R7 και J-STD-002, το εξάρτημα υποστηρίζει τυπική συγκόλληση με κύμα με θερμοκρασίες προθέρμανσης έως 260°C χωρίς παραμόρφωση του πλαστικού ή υποβάθμιση των επαφών.
